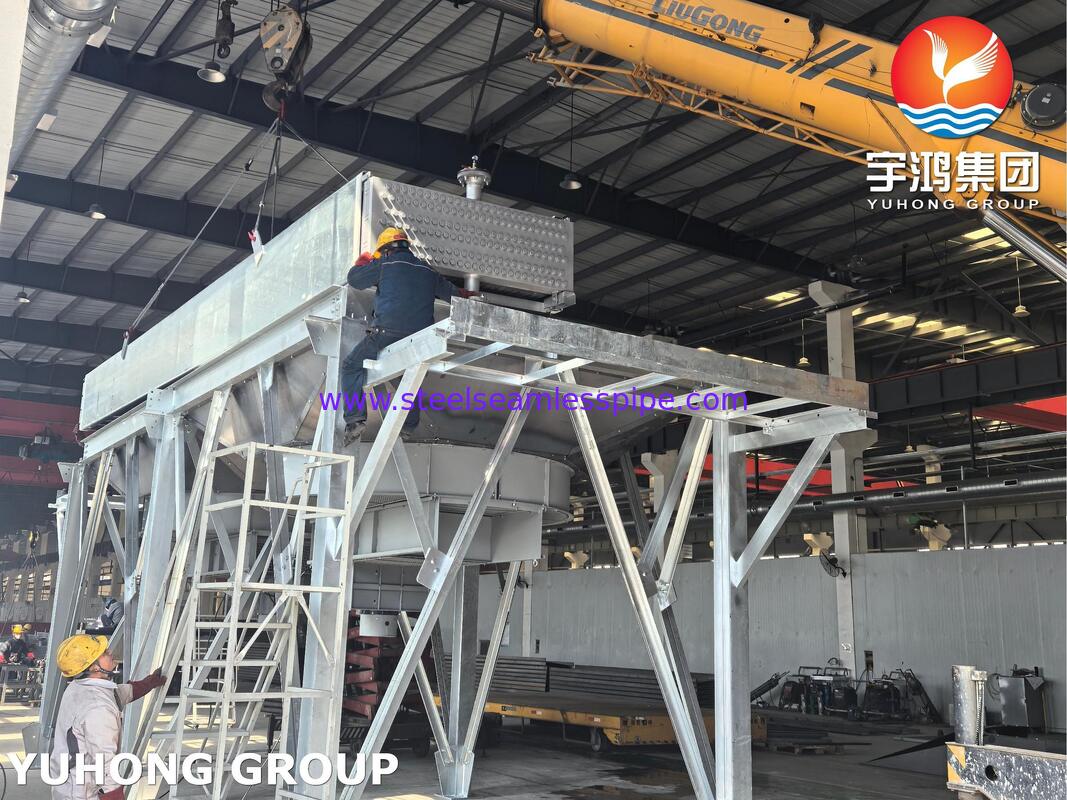

Intercâmbio de calor resfriado a ar, certificado com carimbo ASME U para refinaria de petróleo

Intercâmbio de calor resfriado a ar, certificado com carimbo ASME U para refinaria de petróleo

Descrição do produto
Este trocador de calor arrefecido a ar, com certificação ASME U Stamp API 661, é concebido para processos de refinaria de petróleo a alta pressão.A configuração do cabeçalho do ficheiro garante a integridade absoluta da vedação sob pressões de até 15-30 MPaProjetado para hidroprocessamento de impurezas pesadas, refinamento de frações e condições térmicas extremas, este refrigerador de ar de baixa manutenção fornece dissipação de calor ideal e conservação completa de água.

Especificações do produto

Introdução

Padrão básico: Fabricado em estrita conformidade com a API 661 (Excambiadores de calor arrefecidos a ar para serviços gerais de refinaria) e os códigos ASME Secção VIII Divisão 1.

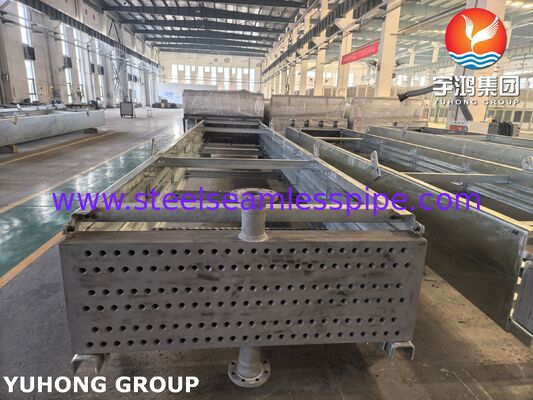

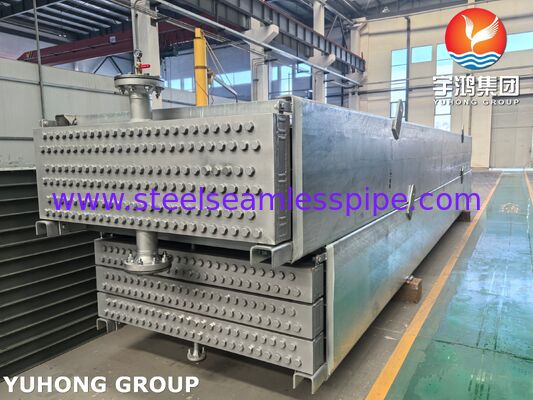

Geometria do cabeçalho: Construído a partir de forjas sólidas ou placas soldados pesadas.

Mecanismo de vedação: O acesso individual ao tubo e a vedação sob pressão são obtidos através de plugues roscados de alta precisão combinados com juntas metálicas.

Conformidade: totalmente certificado com o selo ASME "U" e registado no National Board (NB), especificamente concebido para ambientes de refinaria de alta pressão e perigosos.

Principais vantagens

Integritade de vedação de alta pressão: Elimina o risco de deformação da flange ou explosão da junta sob ciclos térmicos extremos.A configuração do cabeçalho do plugue sólido suporta facilmente testes hidrostáticos severos de 15 MPa a 30 MPa.

Manutenção de tubo único: permite inspeção isolada, limpeza mecânica ou enchufe de tubos.evitando a necessidade de desmontar o cabeçalho completo.

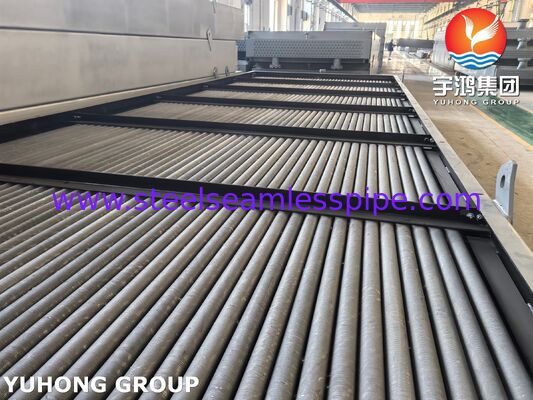

Fabricação de precisão: * Materiais (MOC): os tubos de base utilizam aço carbono SA106B ou aço inoxidável SA213-TP316L, ligados mecanicamente com barbatanas elevadas helicoidais de alumínio.

Junção robótica: Os robôs de soldagem automatizados avançados da Yuhong executam uma soldagem combinada de expansão de resistência e vedação para garantir juntas sem vazamento.

Relieve de tensão: O tratamento térmico pós-soldagem obrigatório (PWHT) é realizado nos cabeçalhos totalmente soldados para eliminar as tensões residuais e prevenir a fissuração por corrosão por tensão (SCC).

Aplicações típicas

Processos de Refinaria de Alta Pressão: Ideal para hidrodesulfuração (HDS), hidrocraqueamento e resfriamento de efluentes de reatores de reforma catalítica.

Condensamento de fluidos perigosos: Aplicado na condensagem de gás a céu aberto da unidade de destilação bruta (CDU) onde é exigida uma tolerância zero para fugas atmosféricas perigosas.

Regiões áridas: oferece uma conservação da água de 100%, eliminando as despesas gerais de escalonamento, tratamento químico da água e responsabilidades de descarga de águas residuais associadas aos sistemas de resfriamento a água.

Comparação: Tipo de enchufe versus Tipo de placa de cobertura removível

Prazos de pressão:

- Tipo de enchufe: A estrutura da caixa, inerentemente rígida e sem parafusos, suporta com segurança aplicações de alta pressão severas superiores a 10 MPa (até 35 MPa).

- Tipo de placa de cobertura removível: limitada pela deflexão potencial de grandes placas de cobertura retangulares e por parafusos de longo perímetro.É geralmente restrito a processos de baixa a média pressão inferiores a 5 ‰ 7 MPa.

Eficiência de limpeza e inspecção:

- Tipo de enchufe: requer remoção individual do enchufe para limpeza de tubos.

- Tipo de placa de cobertura removível: a remoção dos parafusos perimetrais expõe instantaneamente toda a folha do tubo.tornando-o altamente eficaz para baixa pressão, aplicações de elevada impureza.

Manutenção e fiabilidade das articulações:

- Tipo de enchufe: baseia-se em juntas localizadas de enchufe de pequeno diâmetro.

- Tipo de placa de cobertura removível: utiliza uma junta grande e de um único perímetro. Diferenciais de temperatura elevados causam expansão térmica desigual na placa,aumentar o risco de falha das juntas e exigir verificações frequentes do binário.

A Comissão considerou que a Comissão não estava em condições de tomar uma decisão sobre o pedido de auxílio.é um fabricante mundial de primeira linha especializado em equipamentos de processo de alta qualidade, incluindo trocadores de calor de tubos e tubos pesados, refrigeradores de ar, condensadores, evaporadores e recipientes sob pressão personalizados.Posicionado estrategicamente para servir os sectores industriais de gama média a altaA Yuhong fornece soluções térmicas e mecânicas robustas projetadas para ambientes de operação extremos em indústrias de refino de petróleo, petroquímica, processamento químico e geração de energia.
