Tubo de feixe de trocador de calor de aço inoxidável resistente à corrosão com tubo aletado personalizado e tubo sem costura

A Yuhong Group Co., Ltd. é um fabricante integrado de tubos de matéria-prima de alta qualidade, componentes de equipamentos de pressão e núcleos térmicos de substituição direta. Projetamos e fabricamos sob medida de substituição, elementos de , núcleos de tubos retos/curvados, módulos de personalizados ou fabricações de precisão de de superfície estendida e placas de : forjadas pesadas, projetadas especificamente para aplicações corrosivas em indústrias química, petroquímica e de geração de energia.

Operando nossos próprios laminadores de tubos sem costura diretos, a Yuhong Group pode controlar a metalurgia da matéria-prima, as tolerâncias do diâmetro externo (OD) e a rugosidade da superfície, desde a perfuração do tarugo até a montagem final do feixe. Além de arranjos de alta performance de internamente garante tolerâncias dimensionais rigorosas, tamanho de grão controlado e baixa rugosidade superficial (Ra≤0,8) em cada , nosso estoque de materiais inclui opções de de liga ASTM A213 e , Tubos de Liga de Níquel (Inconel 625, Hastelloy C276, Monel 400), graus de e (CuNi 90/10, CuNi 70/30) para ambientes marinhos severos.. Construímos vasos de pressão completos de de processo completos, conjuntos de de processo e substituições de núcleo autônomas, construídos de acordo com os padrões TEMA, ASME Seção VIII Divisão 1 e API 660.

Fabricamos núcleos de substituição térmica para corresponder às especificações mecânicas do OEM ou à dinâmica de fluidos personalizada em configurações TEMA padrão:

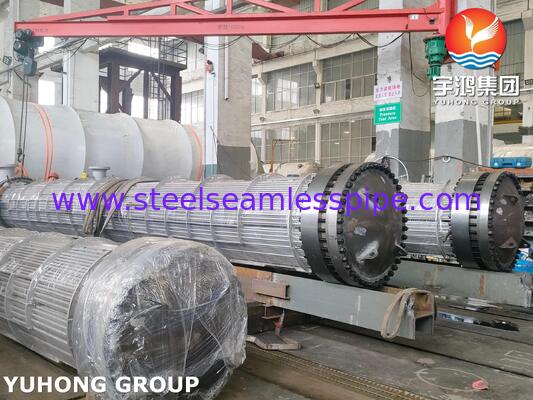

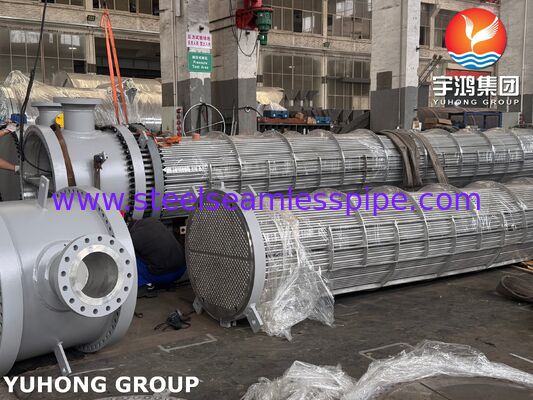

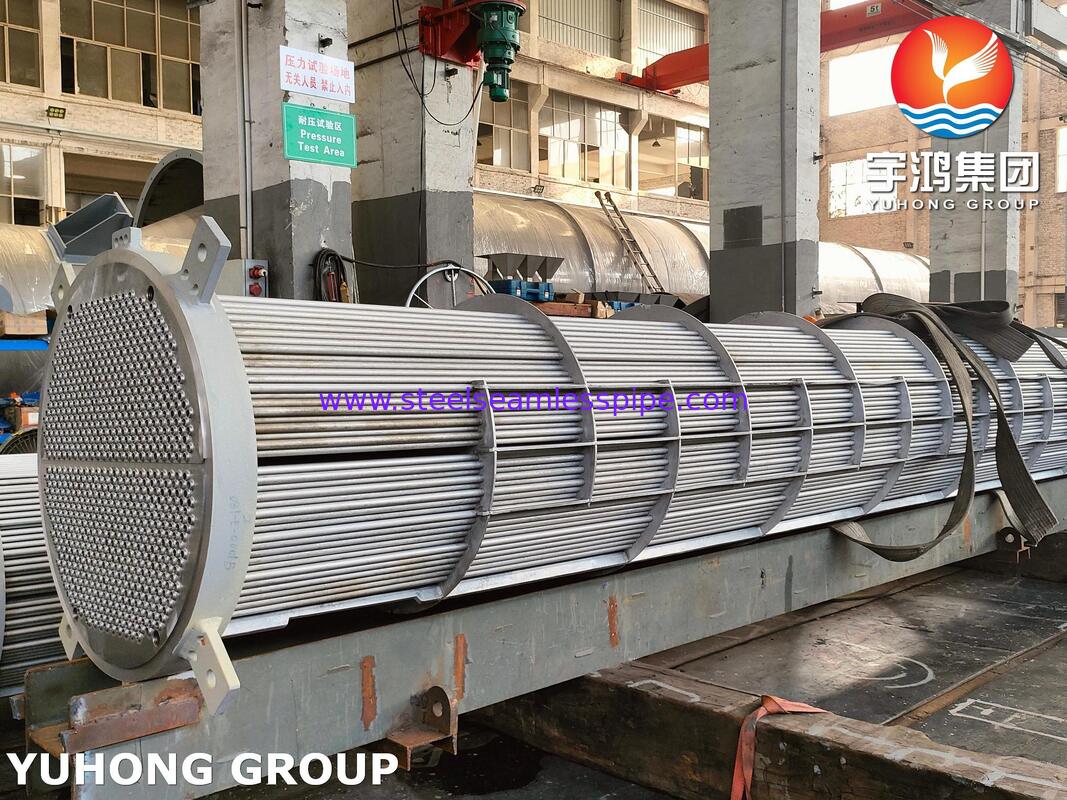

• Feixes de Tubos em U Removíveis (TEMA U): Apresenta arranjos de . em U dobrados a frio, ancorados a uma única placa de tubos. Esta estrutura acomoda a expansão térmica diferencial entre a carcaça e os tubos sem gerar tensões cíclicas nas juntas dos tubos.
• Feixes de Tubos com Cabeça Flutuante (TEMA S/T): Construído com uma : estacionária e uma tampa de cabeça flutuante interna, permitindo a remoção completa do feixe para jateamento hidráulico mecânico de incrustações agressivas do lado da carcaça.
• Feixes de Tubos com Placa de Tubos Fixa (TEMA E/F): Conjuntos rígidos de placa de tubos duplas adequados para fluidos de processo limpos ou ambientes operacionais com gradientes térmicos mínimos.
• Conjuntos de Núcleo Aletado Resfriado a Ar: Integra módulos de personalizados ou fabricações de precisão de de alta densidade (manga de alumínio extrudado, pé em L ou aleta G embutida) em tubos base de aço inoxidável para garantir o desempenho da transferência de calor em trocadores de ar ambiente.

• Aços Inoxidáveis Austeníticos: 304/304L (UNS S30400/S30403) e 316/316L (UNS S31600/S31603) para resistência geral a ácidos e manuseio de produtos químicos orgânicos.
• Aços Duplex e Super Duplex: Duplex 2205 (UNS S31803/S32205) e Super Duplex 2507 (UNS S32750) para resfriamento de água com alto teor de cloreto e aplicações de alta resistência ao escoamento.
• Ligas Especiais: Tubos de Liga de Níquel (Inconel 625, Hastelloy C276, Monel 400), graus de tubos de forno de liga ASTM A213 e tubos de liga de cobre (CuNi 90/10, CuNi 70/30) para ambientes marinhos severos.Componentes e Funções do Feixe de Tubos

• A fabricação de estoque de tubos sem costura de aço inoxidável internamente garante tolerâncias dimensionais rigorosas, tamanho de grão controlado e baixa rugosidade superficial (Ra≤0,8) em cada tubo de trocador de calor.Expansão de Precisão e Integridade da Solda:
• Expansão automatizada controlada por torque combinada com soldagem orbital TIG de resistência ou soldagem de vedação em ranhuras serrilhadas da placa de tubos evita vazamentos nas juntas em pressões de trabalho superiores a 15 MPa.Têmpera de Solução para Dobras em U:
• Raios de dobra em U formados a frio passam por tratamento térmico de solução controlado para restaurar as camadas de passivação e prevenir a Corrosão sob Tensão (CCT) em ambientes contendo cloretos.Protocolos Rigorosos de END:
• Os métodos de inspeção incluem Teste de Pressão Hidrostática, Teste de Correntes Parasitas (ET) nos tubos, Identificação Positiva de Material (PMI), Teste Radiográfico (RT) em soldas de pressão e Teste de Líquido Penetrante (PT).Diretrizes de Engenharia: Conhecimento Essencial para Seleção de Núcleo

1. Para aplicações em água do mar ou com cloretos, a seleção de materiais com valores adequados de PREN é crítica (PREN = %Cr + 3,3%Mo + 16%N). O Duplex 2205 (PREN ≥ 35) oferece resistência à pite superior ao 316L (PREN ≈ 25) em circuitos de fluidos de processo salobros.Mitigação de Corrosão em Frestas nas Juntas da Placa de Tubos:
2. Em ambientes químicos agressivos, a expansão mecânica do tubo sozinha pode deixar lacunas microscópicas entre o diâmetro externo do tubo e o furo da placa de tubos. A especificação de soldagem orbital de penetração total elimina os locais de fresta onde a corrosão localizada se inicia.Otimização do Layout do Passo dos Tubos:
3. A seleção de um passo de tubo quadrado de 90° ou 45° fornece corredores de limpeza acessíveis para jateamento hidráulico de alta pressão durante a manutenção da planta. Um passo triangular de 30° maximiza a densidade da superfície do tubo para meios de processo não incrustantes.Indústrias-Alvo e Aplicações Primárias

• Resfriamento de ácido nítrico, circuitos de síntese de ureia, condensadores de solventes orgânicos e reaquecedores de ácido fosfórico.Refino Petroquímico:
• Unidades de dessulfurização, condensadores de topo de hidrocracadores e reaquecedores de adoçamento de gás amina.Energia e Utilidades:
• Trocadores de calor de água de alimentação de caldeiras nucleares e fósseis, condensadores de vapor auxiliares e pré-aquecedores de desaerador.Marítimo e Offshore:
• Evaporadores de água do mar, módulos de resfriamento FPSO e resfriadores de gás de alta pressão.Entre em Contato com a Equipe de Engenharia da Yuhong Group

trocador de calor de processo completos, conjuntos de feixes de tubos de trocador de calor de substituição, elementos de tubos aletados personalizados ou fabricações de precisão de placas de tubos de trocador de calor:Empresa:
