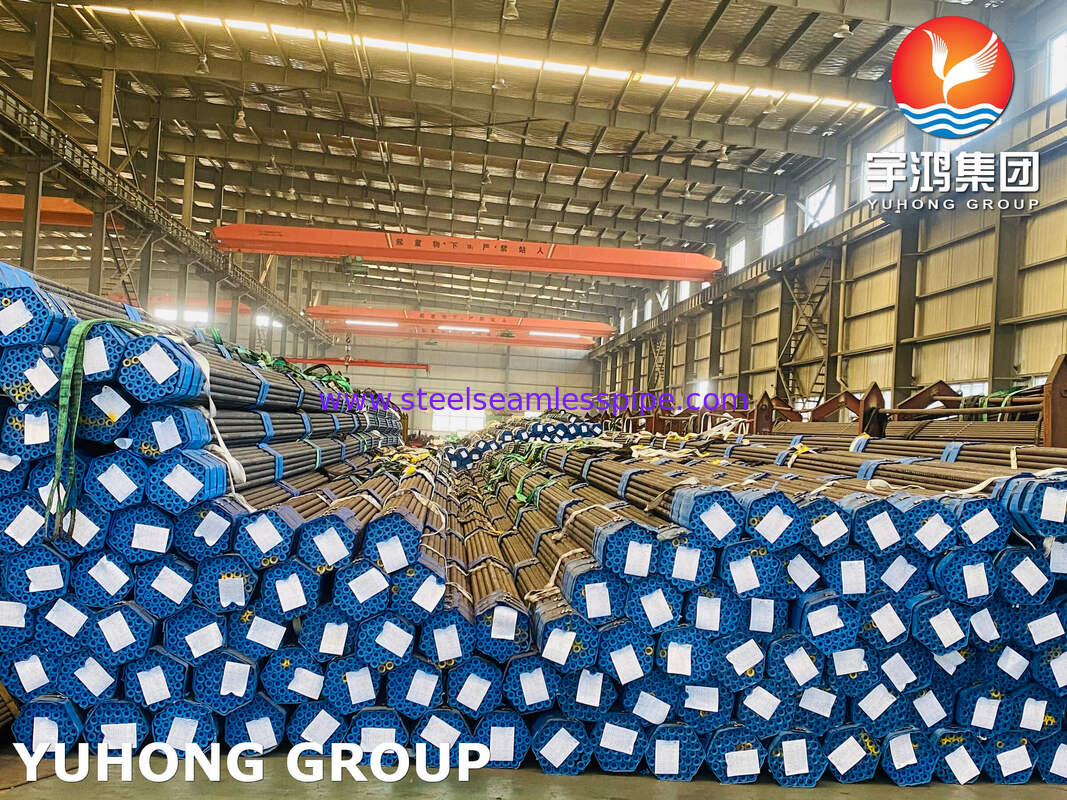

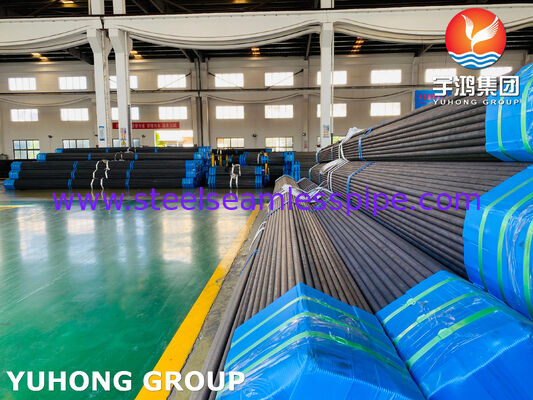

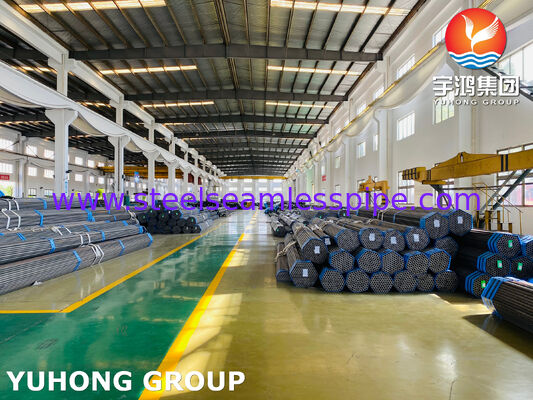

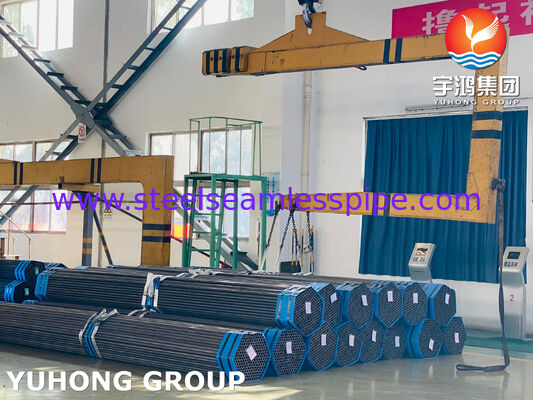

Tubos de aço sem fios 12Cr1MoVG (12Х1МФ) ТУ 14-3Р-55-2001, GB/T 5310 para caldeiras de alta pressão e trocadores de calor de tubos de couro
Yuhong Group Co., Ltd.especializada na produção de componentes para equipamentos de troca de calor, incluindo tubos, tubos em forma de U, tubos revestidos, placas de tubos, barreiras e canos.Na linha de materiais fornecidos tubos sem fios de aço ligado 12Cr1MoVG (russês análogo 12Х1МФ), fabricados de acordo com duas normas: TU 14-3R-55-2001 e GB/T 5310-2023.Modernização e reparação de caldeiras, aquecedores de vapor e tubulações de alta pressão.
Descrição da produção
GB/T 5310-2023 ?? Estatuto da República Popular da China, que regulamentatubos de aço sem fios para caldeiras de alta pressão, entrando em vigor a partir de 1 de Abril de 2024.
Marca de aço 12Cr1MoVG ∙ aço resistente ao calor, ligado a cromo, molibdênio e vanádio.O material possui uma estrutura estável de tipo ferrítico-perlíticoO reforço de carburo, que permite uma elevada durabilidade (a durabilidade máxima a 580 °C é de pelo menos 75 MPa por 100 000 h) e uma resistência ao carbono até 580-600 °C no ar.Formado por vanádio, diminui significativamente a coagulação da fase carbídica no processo de exploração, o que aumenta a resistência ao deslizamento.
A letra G na marcação do aço indica a sua pertença ao grupo de materiais destinados ao fabrico de elementos de caldeiras a trabalhar sob pressão.Esta marcação corresponde aos padrões chineses., incluindo GB/T 5310, и восходит к транскрипции пиньиня (guōlú guǎn, chinês:?? 炉管) ?? котельная труба??.
Análise comparativa
Composição química, parte de massa, %
| Elemento |
12Х1МФ (ТУ 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| Carbono (C) |
0, 10 0,15 |
0,08 ¢ 0,15 |
| Químio (Si) |
0, 17 0,37 |
0, 17 0,37 |
| Margaнец (Mn) |
0, 40 0,70 |
0, 40 0,70 |
| Chromium (Cr) |
0, 90 1,20 |
0, 90 1,20 |
| Molibden (Mo) |
0,25 0,35 |
0,25 0,35 |
| Vanáдий (V) |
0,15 0,30 |
0,15 0,30 |
| Fósforo (P) |
≤ 0,025 |
≤ 0,025 |
| Séra (S) |
≤ 0,025 |
≤ 0,010 |
| Níquel (Ni) |
≤ 0,25 |
- Não. |
| Med (Cu) |
≤ 0,20 |
- Não. |
O que é isso?: A composição química dos aços 12Cr1MoVG и 12Х1МФ é praticamente idêntica.025 % por TU)O que assegura uma maior pureza do metal por inclusões de sulfeto e melhora a soldabilidade.As tecnologias modernas de processamento e processamento fora de forno nas empresas chinesas permitem manter o seu conteúdo no nível de ≤ 0,15%, que corresponde aos requisitos do TU 14-3R-55- 2001.
Propriedades mecânicas
Para GB/ 5310-2023 12Cr1MoV:
Limites de durabilidade(Rm):470 - 640 MPa
Limites de fluxo(RLou Rp0.2):não inferior a 255 MPa
O relativo удлинение(A):não menos de 21% (para amostras longitudinais), 19% (para amostras transversais)
Teste de golpe(KV2):não inferior a 40 (para amostras longitudinais), 27 j (para amostras transversais)
Duração:135 - 195 HBW, 140 - 205 HV
Para o TU 14-3Р-55-2001 12Х1МФ:
Limites de durabilidade(σв):441 - 637 MPa
Limites de fluxo(σ0,2):não inferior a 274 MPa
O relativo удлинение(δ5):não menos de 21% (para amostras longitudinais), 19% (para amostras transversais)
Teste de golpe(KCU):Não menos de 59 dg/cm2para amostras longitudinais), 49 дж/см2 ((para amostras transversais)
Duração:a TU 14-3Р-55-2001 a dureza para aço 12Х1МФ não é normalizada
Observação:
- Rm = σв = Fmax / A0 ; Rp0.2 = σ0,2 ; A = δ5 = (Lu − L0) / L0 * 100 %;
- Os valores de KV2 e KCU não podem ser recalculados por uma fórmula geral: os ensaios são realizados em amostras diferentes, por isso os indicadores devem ser comparados separadamente.
Áreas de aplicação
Os tubos 12Cr1MoV (12Х1МФ) encontram aplicação nos seguintes sectores e centros:
- Energia elétrica: aquecedores de vapor, aquecedores de vapor intermediários, economizadores, colectores e condutores principais de caldeiras de vapor de pressão subcrítica e supercrítica;
- Indústria petrolífera: tubos de fornos de craqueamento, tubos de alta temperatura, trocadores de calor;
- Caldeiras industriaisTubos de alta pressão e componentes;
- Equipamento para produção de fertilizantes e de refino de petróleo- tubulações de alta pressão e ambientes de alta temperatura.
A faixa de temperaturas de trabalho é de 450 a 580 °C. É neste intervalo que o aço 12Cr1MoV demonstra uma estrutura estável e uma resistência ao deslizamento.
Perguntas frequentes (FAQ)
Pergunta: Qual é a temperatura máxima de operação para tubos 12Cr1MoV?
A temperatura máxima recomendada da parede é de 580 °C. As excessões de curto prazo são admissíveis, mas uma operação prolongada acima deste limiar acelera a utilização e reduz o recurso.
Pergunta: É necessário tratamento térmico após a soldagem?
Sim. Após a soldadura, é obrigatório a saída a 720-760 °C para remover as tensões de soldagem.
Pergunta: Que certificados você fornece?
Nós fornecemos tubos de acordo com TU 14-3Р-55-2001 и GB/T 5310-2023.Nós aceitamos a inspecção de terceiros com a emissão do certificado 3Pode ser organizado à sua vontade.
