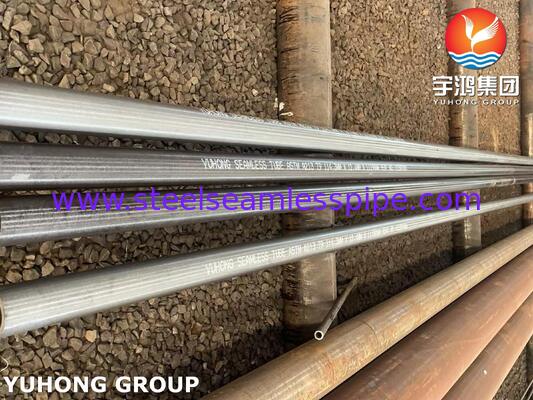

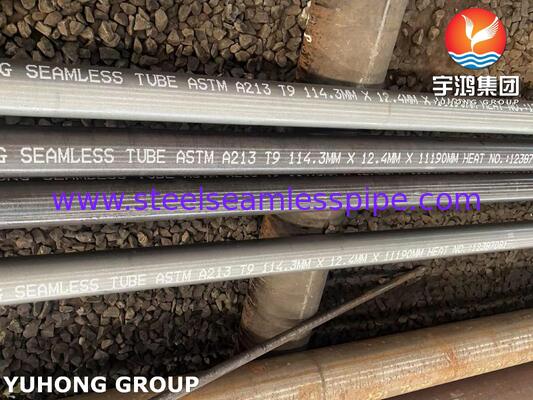

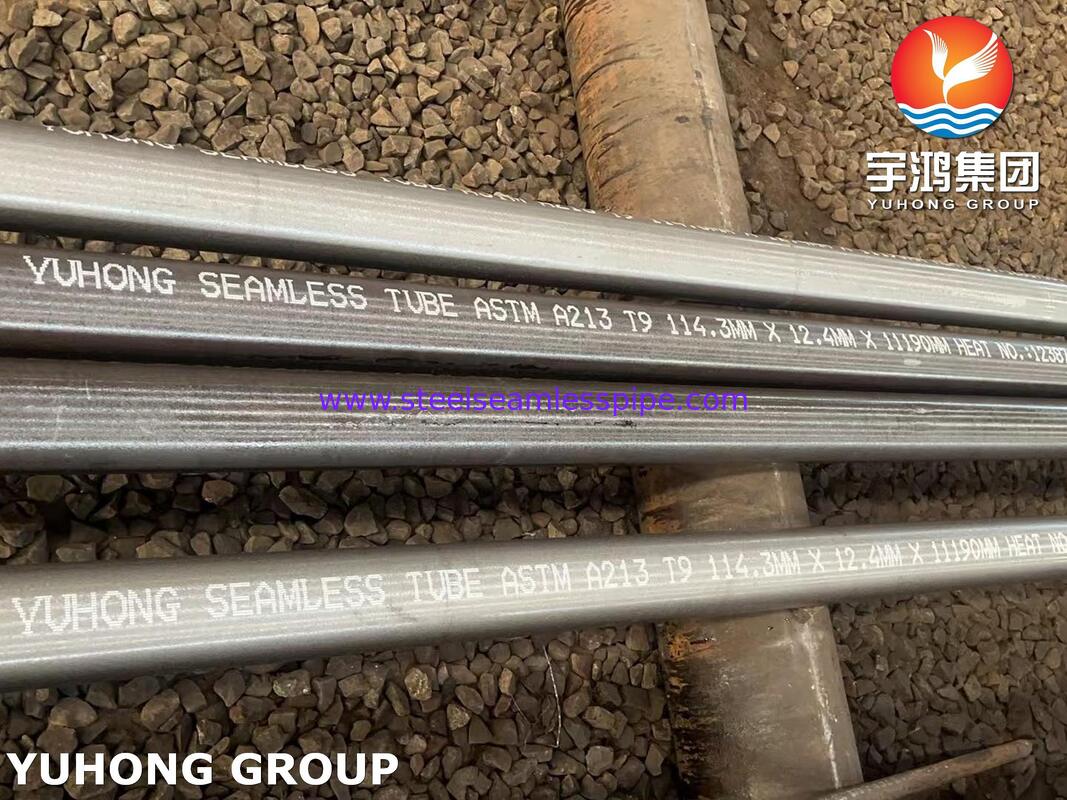

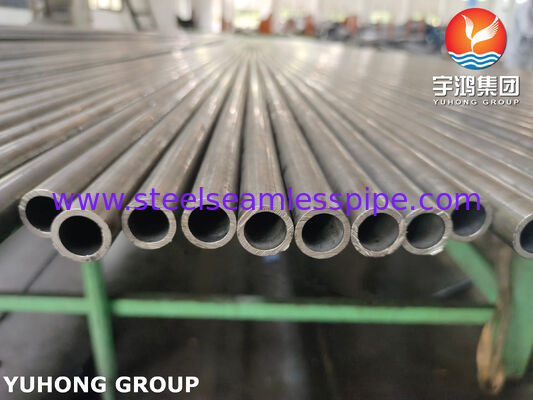

Tubos de caldeira ASTM A213 T9 para trocadores de calor de concha e tubo
Visão geral do produto
Os tubos de caldeira ASTM A213 T9 são tubos de aço de liga ferrítica sem costura especificamente concebidos para serviço a altas temperaturas em caldeiras, superqueimadores, aquecedores e trocadores de calor de casca e tubo.Fabricado de acordo com as especificações ASTM A213 / ASME SA213Os tubos T9 contêm elementos de liga de cromo e molibdênio, proporcionando excelente resistência à oxidação, fadiga térmica e corrosão a alta temperatura.
Em aplicações de trocadores de calor de concha e tubo, os tubos ASTM A213 T9 são amplamente utilizados como componentes de transferência de calor onde as condições de funcionamento envolvem temperaturas elevadas, flutuações de pressão,e exigentes ciclos térmicosA resistência ao arrasto e à resistência à corrosão do material tornam-no adequado para instalações petroquímicas, instalações de geração de energia, unidades de refinaria e sistemas industriais de aquecimento.
Em comparação com os tubos convencionais de aço carbono, os tubos de aço ligado T9 oferecem uma maior durabilidade sob exposição prolongada a vapor e gases de combustão a alta temperatura,Ajudando a prolongar a vida útil do equipamento e a reduzir os requisitos de manutenção.
Principais aplicações
Os tubos de caldeira ASTM A213 T9 são comumente utilizados em:
- Máquinas e aparelhos para a produção de calor
- Caldeiras industriais
- Caldeiras de recuperação de calor residual (WHRB)
- Outros aparelhos de ar condicionado e aparelhos de ar condicionado
- Sistemas de geração de vapor
- Máquinas para a produção de calor de refinaria
- Equipamento de processamento petroquímico
- Sistemas de recuperação de calor de centrais elétricas
- Outros aparelhos de ar condicionado
Os tubos são especialmente adequados para trocadores de calor que transportam vapor de alta pressão, gases quentes e fluidos de processo corrosivos.
Especificações normalizadas do tubo de caldeira ASTM A213 T9
| Ponto |
Especificações |
| Tipo de produto |
Tubos para caldeiras e trocadores de calor de aço ligado sem costura |
| Grau do material |
A norma ASTM A213 T9 / ASME SA213 T9 |
| Classificação do material |
Aço de liga ferrítica |
| Processo de Fabricação |
De peso superior a 200 g/m2 |
| Superfície do tubo |
Finitura brilhante, anilhada, em conserva ou polida |
| Tratamento térmico |
Requeijão total, requeijão isotérmica ou normalizada e temperada |
| Aplicação |
Serviço de trocadores de calor e de caldeiras de alta temperatura |
Faixa de tamanho comum
Os tubos ASTM A213 T9 podem ser fabricados de acordo com os requisitos do cliente.
Diâmetro exterior (OD)
Espessura da parede
Tamanhos dos tubos dos trocadores de calor comuns
| OD |
Espessura da parede |
| 12.7 mm |
1.2·2.0 mm |
| 150,88 mm |
1.5·2,5 mm |
| 190,05 mm |
1.5·3.0 mm |
| 25.4 mm |
2.0 ¥ 4,0 mm |
| 31.75 mm |
2.5·5.0 mm |
| 38.1 mm |
3.0·6.0 mm |
| 44.5 mm |
3.0·6,5 mm |
| 50.8 mm. |
3.5·8.0 mm |
| 63.5 mm |
4.0·10.0 mm |
| 76.2 mm |
5.0·12.7 mm |
Comprimentos padrão
- Comprimento único aleatório: 5.000 ∼ 7.500 mm
- Duração dupla aleatória: 10.000 ∼ 12.000 mm
- Comprimentos personalizados disponíveis de acordo com os requisitos de projeto do trocador de calor
Composição química da ASTM A213 T9
| Elementos |
Composição (%) |
| Carbono (C) |
0.15 no máximo |
| Manganês (Mn) |
0.30-0.60 |
| Fósforo (P) |
0.025 no máximo |
| Enxofre (S) |
0.025 no máximo |
| Silício (Si) |
0.50 no máximo |
| Cromo (Cr) |
8.00 ¢10.00 |
| Molibdênio (Mo) |
0.90 ¢ 1.10 |
O conteúdo de cromo proporciona forte resistência à oxidação, enquanto o molibdênio melhora a resistência a altas temperaturas e a resistência à deformação por arrastamento.
Propriedades mecânicas dos tubos ASTM A213 T9
| Imóveis |
Requisito |
| Resistência à tração |
≥ 415 MPa |
| Força de rendimento |
≥ 205 MPa |
| Extensão |
≥ 30% |
| Dureza |
≤ 217 HBW / 80 HRB / 95 HRB |
Os tubos ASTM A213 T9 mantêm um desempenho mecânico confiável durante a operação contínua a temperaturas elevadas, tornando-os adequados para ambientes exigentes de trocador de calor.
Processo de Fabricação
Os nossos tubos de caldeira ASTM A213 T9 são produzidos através de processos de fabrico controlados sem costura:
- Seleção de bilhetes de aço ligado de alta qualidade
- Perfuração a quente e formação de tubos
- Desenho a frio para obter dimensões precisas e melhorar a qualidade da superfície
- Tratamento térmico de acordo com os requisitos ASTM A213
- Limpeza e acabamento de superfícies
- Inspecção de precisão antes da expedição
O controle de fabricação avançado garante excelente precisão dimensional, espessura de parede uniforme e desempenho confiável em aplicações de alta pressão.
Métodos de inspecção e ensaio
Para assegurar a qualidade e a fiabilidade, os tubos de caldeira ASTM A213 T9 são submetidos a ensaios abrangentes, incluindo:
Análise química
- Ensaios com espectrômetro para verificar a composição da liga
- Confirmação do teor de cromo e molibdênio
Ensaios mecânicos
- Ensaios de tração
- Ensaios de resistência ao rendimento
- Ensaios de alongamento
- Ensaios de dureza
Ensaios não destrutivos
- Ensaios de corrente de redemoinho
- Ensaios ultrasónicos
- Ensaios hidrostáticos
Inspecção dimensional
- Medição do diâmetro exterior
- Inspecção da espessura da parede
- Verificação do comprimento
- Inspecção da retidão
Testes adicionais (de acordo com as exigências do cliente)
- Teste de aplanamento
- Teste de queima
- Exame do tamanho do grão
- Ensaios de corrosão intergranular (quando especificados)
Vantagens dos tubos de trocador de calor ASTM A213 T9
- Excelente resistência à oxidação a altas temperaturas
- Resistência superior ao arrasto em comparação com tubos de aço carbono
- Boa resistência ao ciclo térmico
- Capacidade de serviço a vapor de alta pressão
- Duração de vida útil em ambientes exigentes
- Desempenho estável em aplicações em refinarias e centrais elétricas
- Adequado para projetos de trocadores de calor personalizados
Por que escolher tubos de caldeira ASTM A213 T9?
Os tubos ASTM A213 T9 fornecem uma combinação otimizada de resistência, resistência à corrosão e estabilidade térmica para trocadores de calor de concha e tubo que operam em condições severas.A sua estrutura de liga cromo-molibdênio permite-lhes suportar temperaturas e pressões elevadas em ambientes onde os tubos de aço convencionais podem sofrer degradação prematura.
Para os fabricantes e operadores de caldeiras, equipamentos petroquímicos e trocadores de calor industriais, os tubos sem costura ASTM A213 T9 são uma solução fiável para melhorar a eficiência da transferência de calor,Redução do tempo de inatividade, e garantir o desempenho do equipamento a longo prazo.
