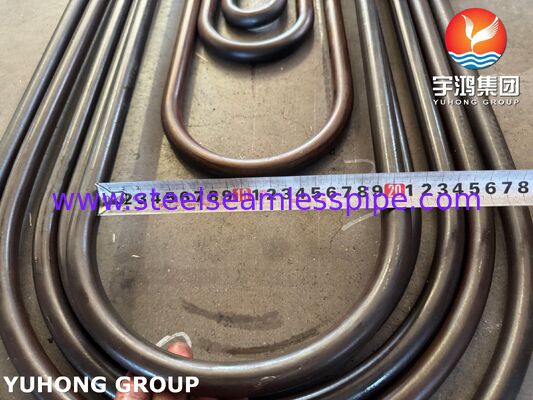

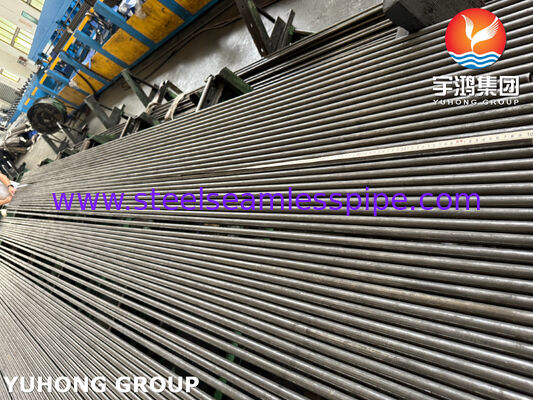

Tubo de aço liga sem costura ASME SA213 T11 para caldeira e superaquecedor

Tubo de Aço Liga Sem Costura ASME SA213 T11 para Caldeira e Superaquecedor

Visão Geral do Produto

O tubo de aço liga sem costura ASME SA213 T11 é um tubo de aço liga de cromo-molibdênio fabricado de acordo com os requisitos da ASME SA213 / ASTM A213 para serviço em caldeiras, superaquecedores e trocadores de calor.

O T11, UNS K11597, contém aproximadamente 1,00-1,50% de cromo e 0,44-0,65% de molibdênio. O material é fornecido como tubo sem costura e é comumente especificado para equipamentos de transferência de calor onde a classe do material, as dimensões do tubo, o tratamento térmico e os requisitos de inspeção são controlados pela especificação aplicável e pelos documentos do projeto.

O produto pode ser fornecido em diâmetros externos, espessuras de parede e comprimentos personalizados de acordo com os requisitos do projeto.

Especificações Técnicas

A ASTM A213 geralmente cobre tubos de 1/8 pol. [3,2 mm] de diâmetro interno a 5 pol. [127 mm] de diâmetro externo, com espessuras de parede de 0,015 a 0,500 pol. [0,4 a 12,7 mm], embora outras dimensões possam ser fornecidas quando os requisitos aplicáveis forem atendidos.

Composição Química

ASTM A213 / ASME SA213 T11

Propriedades Mecânicas

Os requisitos mecânicos mínimos padrão para T11 incluem:

Processo de Fabricação

O tubo ASME SA213 T11 é fabricado através de um processo controlado de produção de tubos sem costura:

1. Preparação da taruga de aço liga

2. Perfuração e conformação a quente

3. Laminação ou trefilação do tubo

4. Tratamento térmico de acordo com a especificação aplicável

5. Endireitamento

6. Corte em comprimentos especificados

7. Tratamento de superfície

8. Inspeção dimensional

9. Testes mecânicos e de produto

10. Inspeção final e marcação

11. Embalagem para expedição

A rota de fabricação pode ser ajustada de acordo com o diâmetro externo, espessura da parede, condição de entrega e especificação do projeto necessários.

Dimensões do Tubo

As dimensões disponíveis podem incluir:

• 3/4" DE x espessura de parede especificada

• 1" DE x espessura de parede especificada

• 1-1/4" DE x espessura de parede especificada

• 1-1/2" DE x espessura de parede especificada

• 2" DE x espessura de parede especificada

• 2-1/2" DE x espessura de parede especificada

• 3" DE x espessura de parede especificada

Outros diâmetros externos e espessuras de parede podem ser fornecidos sujeitos à capacidade de produção e aos requisitos da especificação aplicável.

Para projetos de trocadores de calor e caldeiras, as seguintes informações dimensionais podem ser confirmadas antes da produção:

• Diâmetro externo

• Espessura da parede

• Comprimento do tubo

• Tolerâncias de DE e EP

• Retilinidade

• Condição da extremidade

• Condição de tratamento térmico

• Condição da superfície

Controle de Qualidade e Inspeção

Cada lote de produção pode ser inspecionado de acordo com os requisitos aplicáveis da ASTM/ASME e a ordem de compra.

A inspeção pode incluir:

• Análise de composição química

• Teste de tração

• Teste de resistência ao escoamento

• Teste de alongamento

• Teste de dureza

• Teste de achatamento

• Teste de alargamento

• Teste hidrostático

• Corrente de Foucault ou outros testes não destrutivos aplicáveis

• Inspeção do diâmetro externo

• Inspeção da espessura da parede

• Inspeção de comprimento

• Inspeção visual e de superfície

Inspeção adicional de terceiros, PMI, inspeção dimensional ou outros requisitos específicos do projeto podem ser providenciados quando especificado na ordem de compra.

Aplicações

Tubos para Caldeiras

Os tubos sem costura ASME SA213 T11 são usados para componentes de transferência de calor de caldeiras onde a classe de aço liga especificada é necessária.

Tubos para Superaquecedores

Os tubos podem ser especificados para aplicações de superaquecedores e superfícies de aquecimento de caldeiras relacionadas, de acordo com a temperatura de projeto, pressão e código de engenharia aplicável.

Trocadores de Calor

Os tubos de liga sem costura T11 também podem ser usados em equipamentos de trocadores de calor onde os requisitos de material ASTM A213 / ASME SA213 se aplicam.

Equipamentos de Geração de Energia

As aplicações típicas de equipamentos incluem:

• Caldeiras industriais e de utilidade pública

• Sistemas de superaquecimento

• Equipamentos relacionados a reaquecimento

• Feixes de tubos de trocadores de calor

• Equipamentos de transferência de calor para geração de energia

• Equipamentos de aquecimento de processo

A seleção final do material deve ser baseada na temperatura de projeto do equipamento, pressão, fluido, dimensões do tubo, código aplicável e especificação do projeto.

Por que Especificar T11?

O T11 é uma classe de aço baixo liga ferrítico definida por seu teor de cromo e molibdênio. Sua composição química padronizada e requisitos mecânicos o tornam adequado para aplicações de tubulação de caldeiras, superaquecedores e trocadores de calor projetados, cobertos pela ASTM A213 / ASME SA213.

Em vez de usar alegações genéricas como "excelente desempenho em altas temperaturas", o material deve ser especificado de acordo com as condições reais de projeto e os requisitos do código aplicável.

Personalização

O tubo de liga sem costura SA213 T11 pode ser fornecido de acordo com os requisitos específicos do projeto para:

• Diâmetro externo

• Espessura da parede

• Comprimento do tubo

• Condição de tratamento térmico

• Acabamento da superfície

• Preparação da extremidade

• Requisitos de teste

• Requisitos de inspeção

• Método de embalagem

• Requisitos de marcação

Para pedidos em lote, as dimensões do tubo e os requisitos de inspeção podem ser confirmados em relação à lista de tubos do cliente, desenho do equipamento ou especificação de compra antes da produção.

Documentação

A documentação típica pode incluir:

• Certificado de Teste de Material (MTC)

• Relatório de análise química

• Relatório de teste mecânico

• Registros de tratamento térmico, quando aplicável

• Relatório de teste não destrutivo, quando especificado

• Relatório de teste hidrostático, quando aplicável

• Relatório de inspeção dimensional

• Certificado de conformidade

• Relatório de inspeção de terceiros, quando necessário
