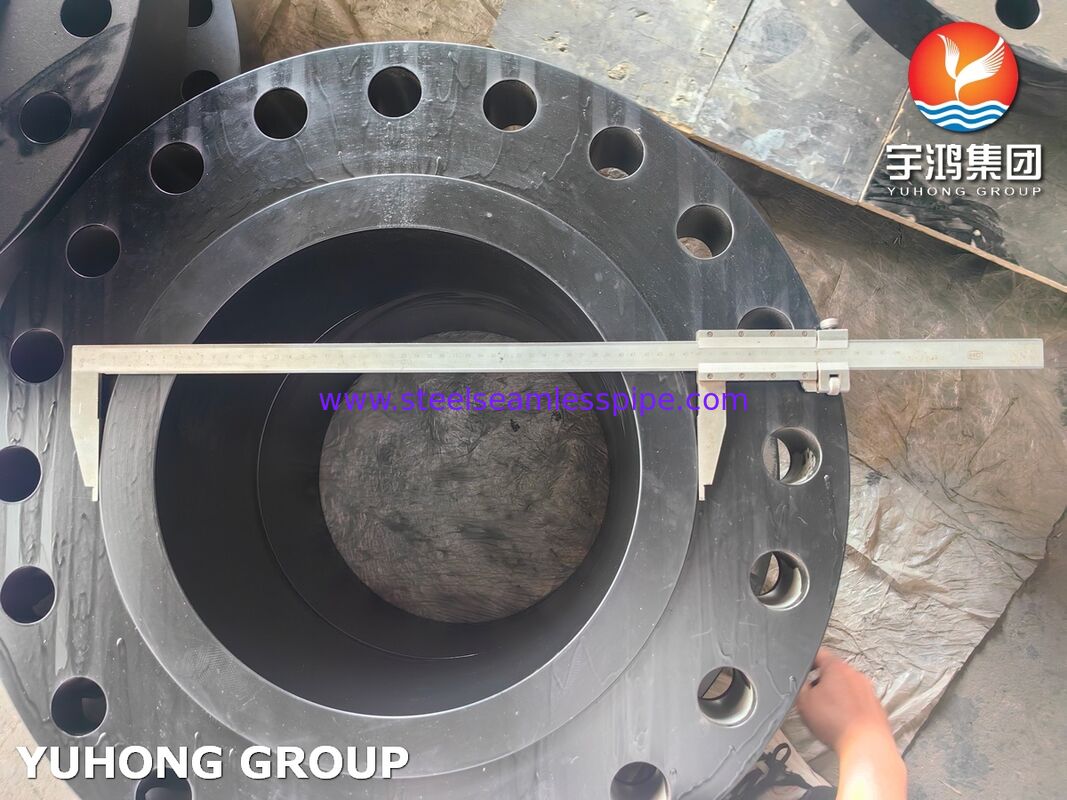

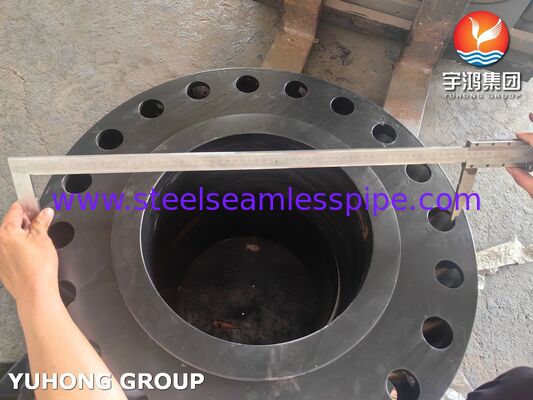

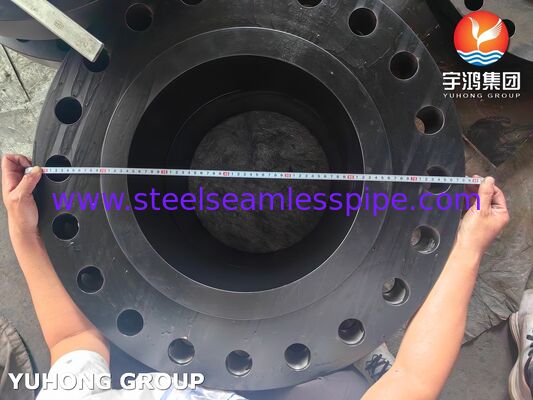

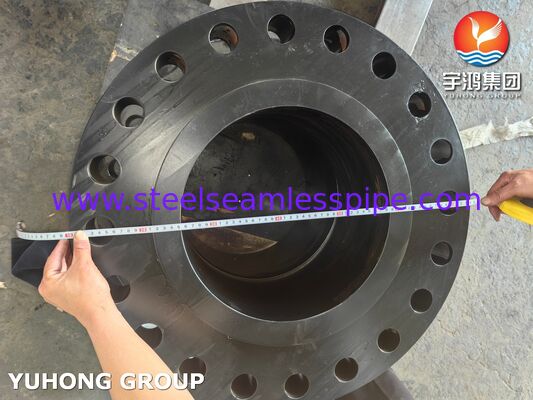

Flanges de Aço Carbono ASTM A694 F56 WNRF / Flange de Pescoço Soldado para Serviço de Alta Pressão

Flanges de Aço Carbono ASME B16.5 ASTM A694 / ASME SA694 WNRF

Flanges de aço carbono ASTM A694 F56são forjados de alta resistência e testados quanto ao impacto, projetados para serviço de alta pressão e temperatura moderada-baixa, particularmente nos setores de oleodutos e gasodutos e cabeças de poço. Sua principal força é a compatibilidade com tubos de linha API 5L X52–X65, combinada com testes de impacto obrigatórios e a capacidade de atender à NACE MR0175 para serviço com H₂S. Quando combinados com o design de pescoço de solda ASME B16.5, oferecem uma solução confiável e em conformidade com os códigos para sistemas de tubulação críticos.

Composição Química % do Flange de Aço Carbono ASTM A694 F56 WNRF

Dimensão do Flange ASTM A694 /ASME SA694

Por que escolher esta combinação em vez de A105?

Muitos engenheiros selecionam flanges ASTM A694 F56 por estas razões:

• Correspondência de Resistência
  Quando o tubo de conexão é API 5L X56 (escoamento 56 ksi), um flange A105 (escoamento 36 ksi) se tornaria o componente limitador de pressão. O F56 alinha a resistência ao escoamento do flange com a do tubo.

• Tenacidade ao Impacto
  Forjados A694 são tipicamente testados quanto ao impacto (Charpy V-notch) para garantir comportamento dúctil em baixas temperaturas, frequentemente exigido para instalações em regiões árticas, submarinas ou com proteção contra o frio. O A105 não é testado automaticamente quanto ao impacto.

• Compatibilidade com Serviço com H₂S
  Muitos projetos especificam A694 F56 com restrições de dureza NACE MR0175/ISO 15156 (≤22 HRC) para ambientes com H₂S. Flanges A105 frequentemente requerem processamento separado e mais restritivo para atender a esses limites.

• Integridade Estrutural
  O pescoço de solda fornece transição gradual de tensões e permite inspeção radiográfica completa da solda. Isso é obrigatório em aplicações críticas onde um flange de encaixe ou de soquete não seria permitido.

Aplicações

• Petróleo e Gás – Upstream e Midstream

O principal usuário. Esses flanges são encontrados em cabeças de poço de alta pressão, sistemas de coleta e oleodutos de transmissão de longa distância.

• Processamento Petroquímico e Químico

Usado em circuitos de reatores de alta pressão, unidades de hidroprocessamento e tubulações de serviço severo onde a carga cíclica ou baixas temperaturas são fatores.

• Geração de Energia

Particularmente em usinas de ciclo combinado, linhas de vapor de alta pressão e sistemas de água de alimentação de caldeiras que requerem componentes forjados com alta resistência ao escoamento e resistência à fadiga.

• Offshore e Submarino

Plataformas, FPSOs e manifolds submarinos dependem desses flanges devido à sua combinação de alta resistência, tenacidade ao impacto e vedação confiável sob condições extremas.
