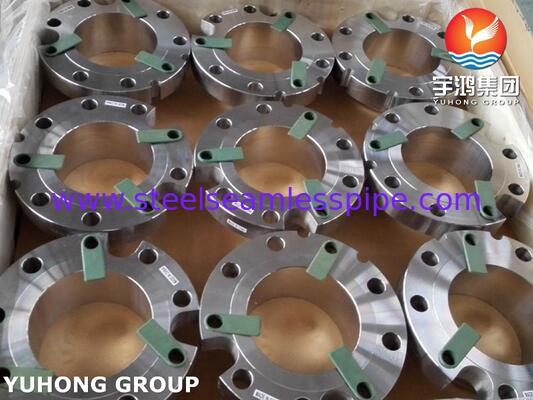

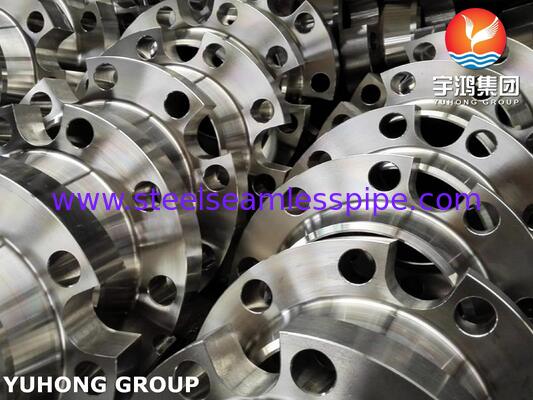

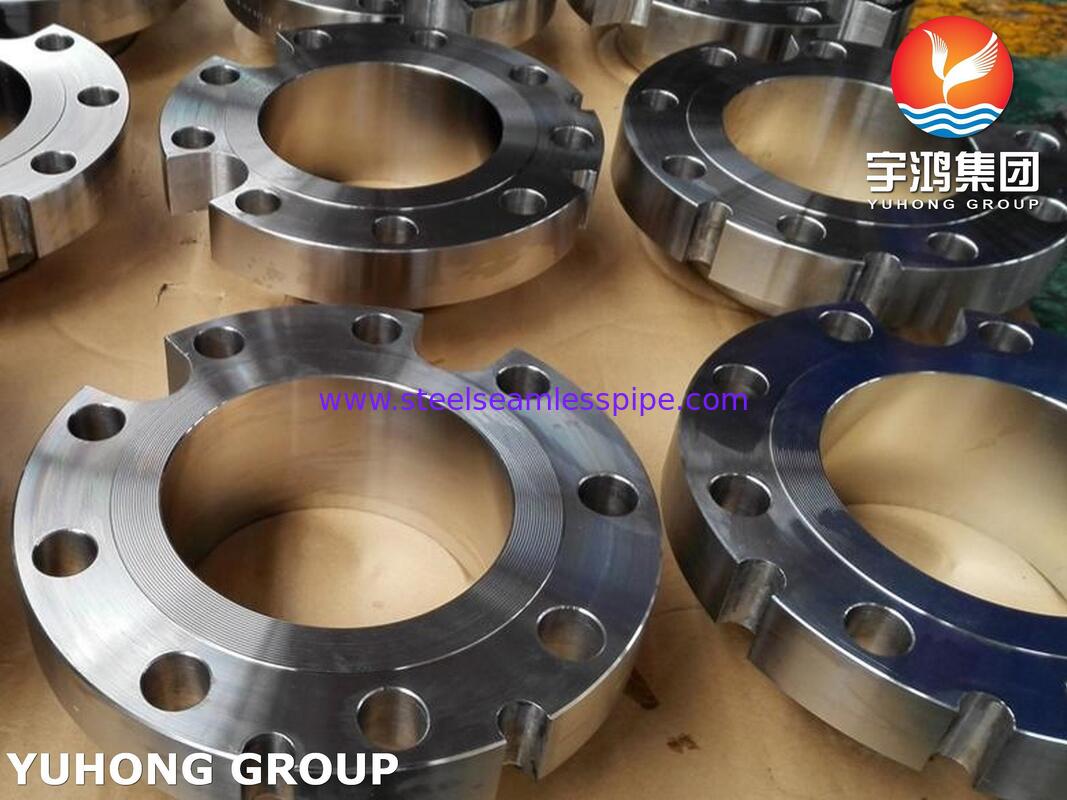

ASTM A182 F304L Flange de aço inoxidável forjado Flange de forma especial Flange personalizado

ASTM A182Flanca especial de aço inoxidável UNS S30403 F304L Flanca forjada de forma especial

Flange especial de aço inoxidável ASTM A182 F304Lé Uma solução de engenharia personalizada utilizada quando uma flange padrão não pode satisfazer as exigências geométricas, espaciais ou de desempenho de um ponto de ligação específico.Na indústria de tubulação e na indústria mecânica, uma flange é um método de conectar tubos, válvulas, bombas e outros equipamentos para formar um sistema de tubulação.

Enquanto flanges padrão (como Weld Neck, Slip-On, Blind e Socket Weld) são redondas e conformes a padrões dimensionais específicos (ASME B16.5, ASME B16.47), uma brincadeira de forma especial é qualquer brincadeira que se desvie destas formas ou dimensões circulares normais para satisfazer um requisito de engenharia específico.Estes são frequentemente componentes feitos sob medida, concebidos para aplicações únicas, restrições de espaço ou pontos de ligação não normalizados.

Os engenheiros optam por flanges de forma especial por vários motivos:

1. Conexões não circulares: O equipamento de acoplamento (como uma caixa de velocidades, caixa de bomba ou paralelepípedo) pode ter um padrão de parafuso oval, quadrado ou retangular.

2. Restrições de espaço: em ambientes industriais apertados, uma flange redonda de tamanho real pode não caber.

3. Requisitos de alinhamento: Às vezes, os furos de parafusos precisam ser orientados de uma maneira muito específica que não é possível com flanges padrão e simétricas.

4. Adaptação a dutos ímpares: em HVAC, manuseio de materiais ou indústrias de processos específicos, os dutos geralmente são retangulares ou quadrados.Uma brincadeira especial permite que um tubo redondo seja conectado a um paralelepípedo ou recipiente retangular.

5. Aplicações de alta tensão ou especializadas: As flanges padrão podem não ser suficientes para pressões, temperaturas ou ambientes corrosivos extremamente elevados,com um diâmetro superior a 50 mm,.

Graus equivalentes de flange especial de aço inoxidável ASTM A182 F304L

As flanges de forma especial podem ser fabricadas a partir de uma grande variedade de materiais para se adequarem ao ambiente:

• Aço de carbono (por exemplo, ASTM A105, A350) - Finalidade geral, petróleo e gás, estrutural.

• Aço inoxidável: (por exemplo, ASTM A182 F304/F316) - Ambientes corrosivos, processamento de alimentos, produtos farmacêuticos.

• Aço ligado: (por exemplo, ASTM A182 F11/F22) - Serviços de alta temperatura e alta pressão (como geração de energia).

• Duplex & Super Duplex: (por exemplo, ASTM A182 F51/F55) - Aplicações offshore e marítimas que requerem elevada resistência e resistência à corrosão.

• Ligações de níquel: (por exemplo, Inconel, Hastelloy) - Ambientes extremamente corrosivos ou de alta temperatura.

Composição química da flange especial de aço inoxidável ASTM A182 F304L%

Propriedades mecânicas da flange especial de aço inoxidável ASTM A182 F304L

Tipos comuns de flanges de forma especial

1Flancas ovais:Frequentemente usados onde o espaço é limitado em uma direção (por exemplo, em corpos de válvulas, carcaças de compressores ou na construção naval).

2Flanges quadradas:Comum no trabalho de condutas de baixa pressão, tanques de tratamento de água e equipamentos agrícolas.Eles são mais fáceis de fabricar para conexões quadradas ou retangulares e são frequentemente usados com juntas simples cortadas de material de folha.

3Flancas retangulares:Muito comum no manuseio de materiais (sistemas de recolha de poeira), HVAC (aquecimento, ventilação e ar condicionado),e processamento químico em que grandes volumes de ar ou materiais são movidos através de condutas retangulares.

4. Flancas segmentadas ou de carapaça:Estas são flanges feitas em duas ou mais peças que são atornilhadas em torno de um tubo existente.ou para fixação de galhos numa linha existente sem cortar o tubo (Tapagem a quente).

5. Flancas de orifices com torneiras especiais:Embora as flanges de orifício sejam um tipo padrão, as versões "especiais" incluem furos de pressão adicionais ou posicionados de forma diferente para configurações de medição de fluxo mais complexas.

6- Forja à medida:Qualquer flange projetada a partir do zero para atender a um desenho de engenharia específico, incorporando padrões únicos de buracos de parafusos, comprimentos incomuns de eixos ou cones especiais.

Aplicação
