ASTM A182 F51 UNS S31803 Duplex 2205 Flange RF cega para tubulações de petróleo e gás
ASTM A182 F51 Blind RF Flange é uma flange duplex forjada de aço inoxidável fabricada a partir deUNS S31803 / Duplex 2205material.
A flange cega é concebida para fechar a extremidade de um sistema de tubulações, um bico de um recipiente sob pressão ou uma ligação de equipamento.A sua configuração de face levantada fornece uma superfície definida de assento de juntas para conexões de flange parafusadas.
A ASTM A182 abrange flanges de tubos de liga ou de aço inoxidável forjados ou laminados, acessórios forjados, válvulas e componentes similares de sistemas de pressão.A especificação inclui as classes de aço inoxidável duplex ferrítico-austenítico, como o F51.
Duplex 2205 combines an austenitic-ferritic microstructure with relatively high mechanical strength and resistance to localized corrosion and stress-corrosion cracking compared with many conventional austenitic stainless steels.
Especificações do produto
| Ponto |
Especificações |
| Produto |
Flange RF cego |
| Padrão |
ASTM A182 / A182M |
| Grau |
F51 |
| S.U.N. |
S31803 |
| Materiais |
Aço inoxidável duplex |
| Nome comum do grau |
Duplex 2205 |
| Tipo de flange |
Flanco Cego |
| De frente |
Rosto levantado (RF) |
| Fabricação |
Forjados |
| Padrão dimensional |
ASME B16.5 / ASME B16.47, se aplicável |
| Classe de pressão |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Tamanho |
NPS 1/224 ou personalizado |
| Superfície |
Máquina / Liso / Cliente especificado |
| Tratamento térmico |
Solução aquecida |
| Marcação |
Padrão, grau, tamanho, classe e número de calor. |
| Inspecção |
Teste químico, mecânico, dimensional e NDT conforme especificado |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 corresponde à classe duplex de aço inoxidável comumente identificada comoUNS S31803 / Duplex 2205A referência de Outokumpu para a qualidade de forja lista o F51 com a UNS S31803 e identifica o material como aço inoxidável duplex.
Os elementos de ligação típicos incluem:
- Cloreto de sódio
- Níquel
- Molibdênio
- Nitrogénio
- Manganês
- Silício
- Carbono
A microstrutura duplex é composta de fases ferríticas e austeníticas, que contribuem para a combinação de resistência mecânica e desempenho de corrosão associado ao Duplex 2205.
Composição química típica
| Elementos |
Intervalo típico / de especificações |
| C |
≤ 0,030% |
| Sim |
≤ 1,00% |
| - Não |
≤ 2,00% |
| P |
≤ 0,030% |
| S |
≤ 0,020% |
| Cr |
210,0 ∼ 23,0% |
| Não. |
40,5% a 6,5% |
| Mo. |
20,5% a 3,5% |
| N |
00,08 ‰ 0,20% |
| Fe |
Balance. |
Para as entregas efetivas, a composição química certificada deve reger-se pela edição ASTM e pelas especificações de compra aplicáveis.
Propriedades mecânicas
Para a norma ASTM A182 F51, as propriedades mecânicas devem ser indicadas de acordo com a edição ASTM A182 aplicável e a condição do produto.
Os valores típicos comumente associados ao F51 incluem:
| Imóveis |
Requisito típico |
| Resistência à tração |
≥ 620 MPa |
| Força de rendimento |
≥ 450 MPa |
| Extensão |
≥ 25% |
| Redução de área |
De acordo com as especificações aplicáveis |
| Dureza |
De acordo com o requisito ASTM A182 |

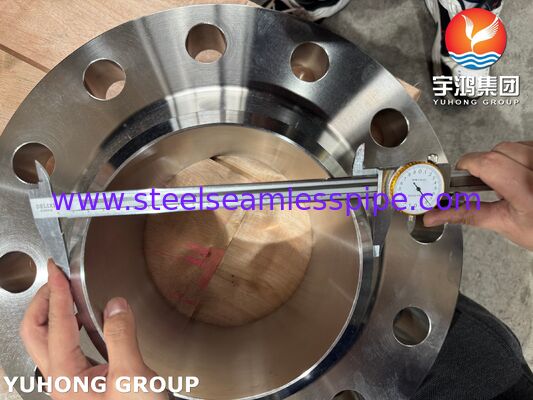

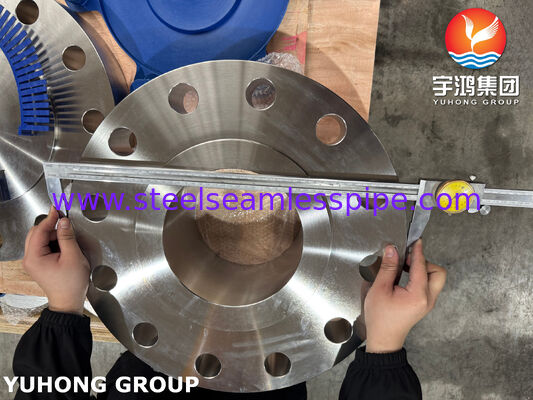

Projeto de flange RF cego

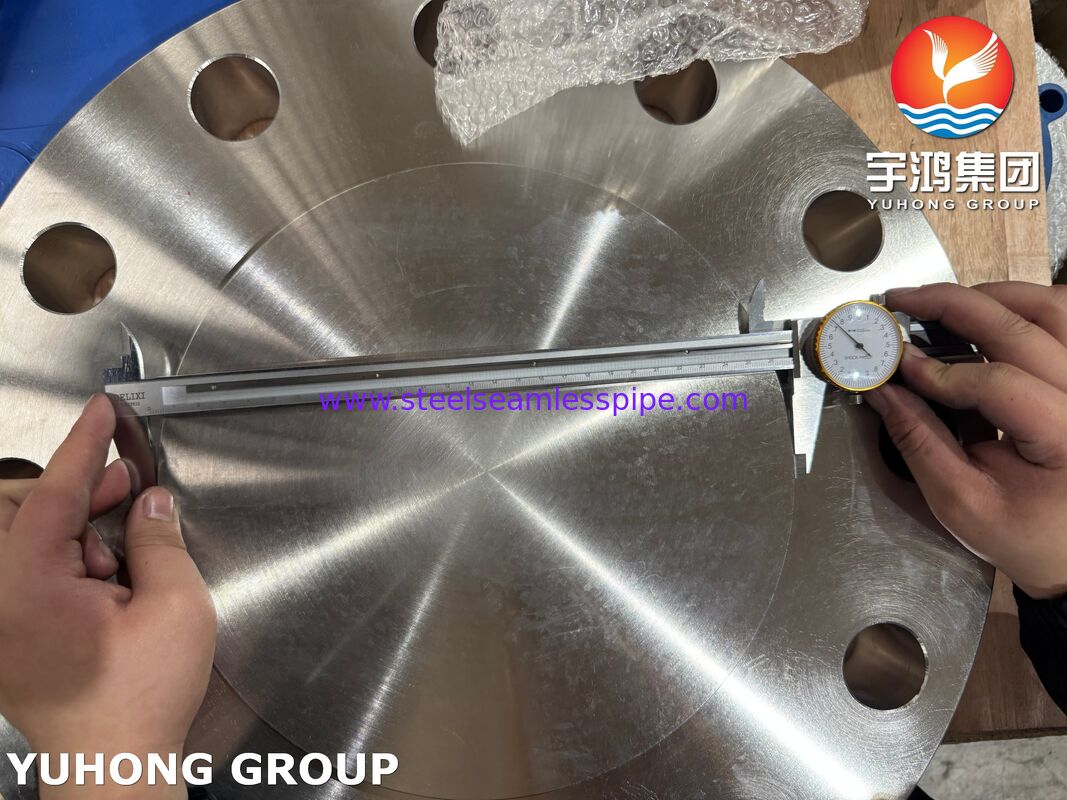

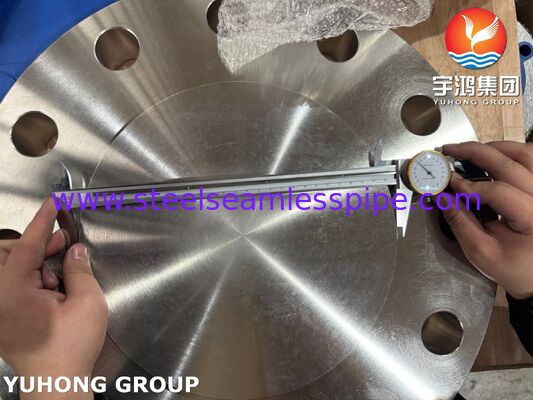

O produto é constituído por um corpo de flange forjado sólido sem furo central.
As principais características incluem:
Rosto Cego
A flange cega fecha a extremidade de um tubo ou bocal do equipamento sem fornecer uma passagem de fluxo.
Rosto erguido
A face de RF fornece uma área de contato de junta definida para conexões de flange parafusadas.
Furações de parafusos
O diâmetro, a quantidade e o PCD do buraco do parafuso são fabricados de acordo com a norma dimensional e a classe de pressão aplicáveis.
Espessura da flange
A espessura é determinada de acordo com:
- NPS
- Classe de pressão
- Norma de dimensões aplicável
- Requisitos de concepção
Diâmetro exterior
A OD da flange depende do tamanho nominal e da classe de pressão.
Processo de Fabricação
Processo de fabrico típico:
- Inspecção das matérias-primas de aço inoxidável duplex
- Identificação do número de calor
- Cortar
- Forja
- Tratamento térmico
- Requeijão por solução
- Fabricação de máquinas
- Mecânica de face por RF
- Perfuração por perfuradores
- Marcação
- Inspecção dimensional
- PMI
- NDT, quando necessário
- Inspecção final
- Embalagem
A ASTM A182 inclui requisitos relativos ao tratamento térmico e às propriedades mecânicas/químicas do grau ordenado.
Aplicações
Petróleo e Gás
- Isolamento de tubulações
- Tubos de processo
- Tubulações ligadas à cabeça do poço
- Sistemas de tubulação offshore
- Sistemas de processamento de gás
Petroquímica
- Tubos de processo
- Sistemas de transferência de produtos químicos
- Tubulações de pressão
- Garrafas e outros aparelhos elétricos
Marítimo e Offshore
- Sistemas relacionados com a água do mar
- Equipamento de processo offshore
- Tubulação marítima
Processamento químico
- Tubulação de processos corrosivos
- Linhas de transferência de produtos químicos
- Componentes de tubulações sob pressão
