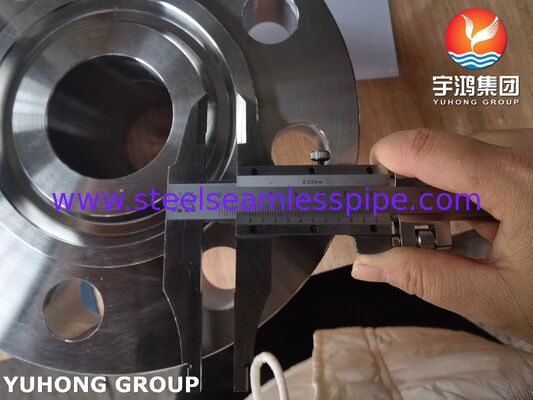

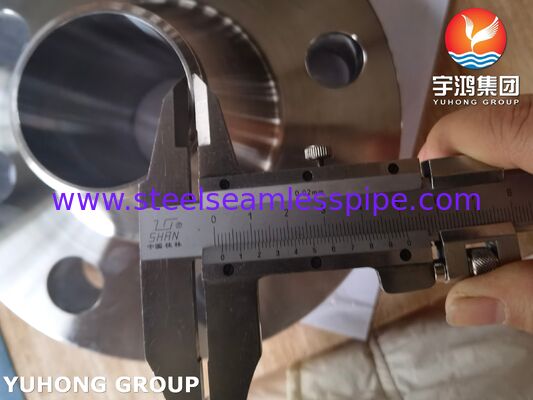

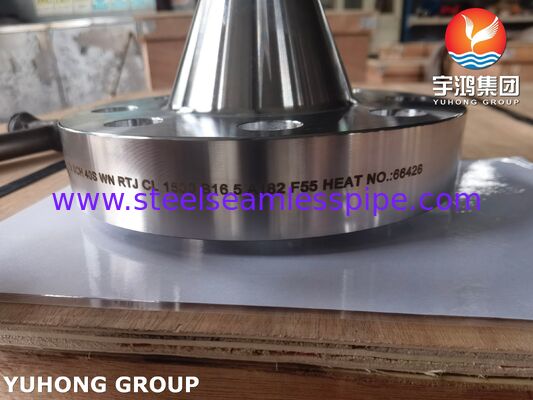

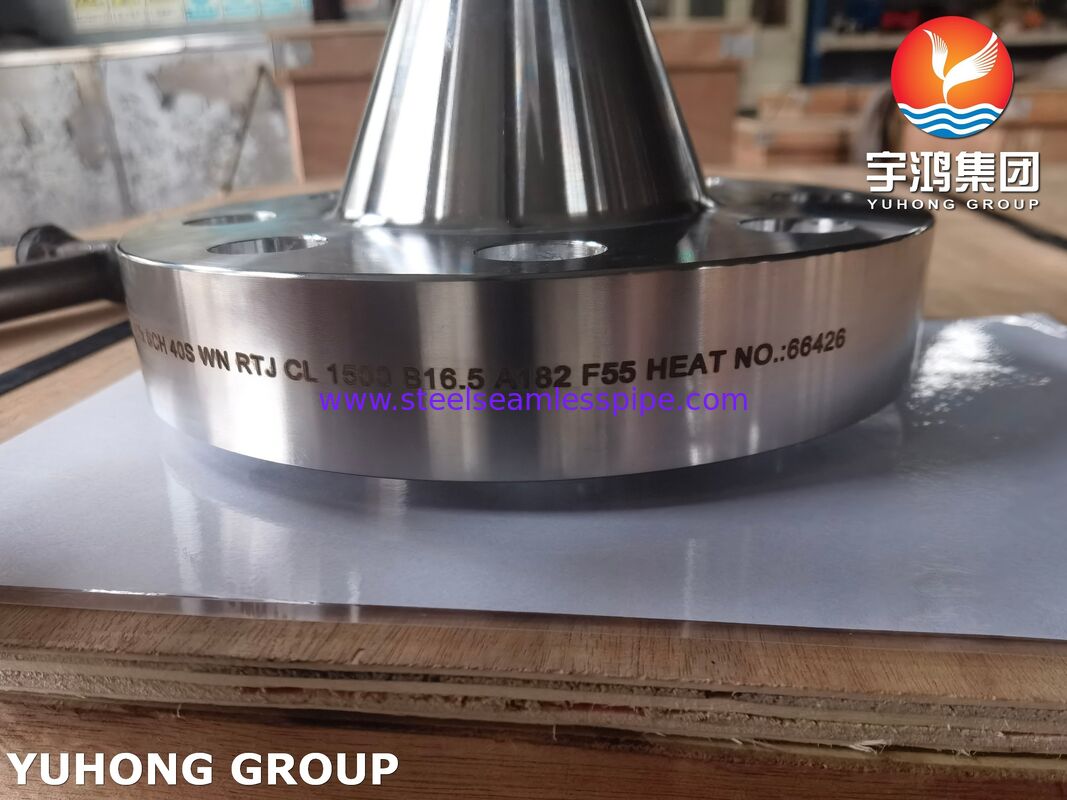

ASTM A182 F55 / 1.4501 / S32760 Super duplex flange de aço Super duplex 2507 WNRTJ flange

FLANGE ASTM A182 F55 WNRTJFLANGE DE AÇO INOXIDÁVEL SUPER DUPLEX UNS S32760

FLANGE ASTM A182 F55 Super Duplex Steel Weldneck RTJé um componente forjado de alto desempenho projetado para serviço crítico em ambientes extremos. Esta flange apresenta uma microestrutura super duplex que oferece quase o dobro da resistência ao escoamento do aço inoxidável padrão, ao mesmo tempo que proporciona resistência excepcional à corrosão por pites, frestas e corrosão sob tensão por cloretos. O design de pescoço de solda incorpora um cubo longo e cônico que distribui a tensão e permite soldagem de topo com penetração total, garantindo integridade estrutural sob alta pressão. A face RTJ (Ring Type Joint) apresenta uma ranhura usinada de precisão que comprime uma gaxeta metálica para formar uma vedação metal-metal estanque, tornando-a obrigatória para aplicações de alta pressão e alta temperatura em petróleo e gás, offshore e processamento químico.

Grau Equivalente da Flange de Aço Super Duplex ASTM A182 F55 / S32760

Composição Química % da Flange de Aço Super Duplex ASTM A182 F55 / S32760

Propriedades mecânicas da Flange WNFF de Aço Super Duplex ASTM A182 F55

Aqui estão as condições específicas que ditam o uso da Face de Flange RTJ:

1. Alta Pressão e Alta Temperatura (Serviço Severo)
RTJ é padrão para classes de pressão ASME 600# e acima (especificamente 900#, 1500# e 2500#). Nessas classes, a pressão interna é tão alta que as gaxetas padrão (usadas em flanges RF/FF) sairiam da junta ou explodiriam. A gaxeta de anel metálico usada nas faces RTJ veda deformando-se dentro da ranhura, criando uma vedação mais forte que a própria parede do tubo.

2. Gaxeta de Anel (Ring Type Joint)
Flanges RTJ usam uma gaxeta metálica (oval ou octogonal), enquanto flanges RF usam uma gaxeta espiral macia/composta.

Use RTJ quando: Você precisa conter fluidos, gases ou hidrocarbonetos letais em alta velocidade onde uma gaxeta padrão falharia.

3. Condições Cíclicas Críticas
Em ambientes com flutuações extremas de temperatura ou vibração (comuns em plataformas offshore e cabeças de poço), a tensão dos parafusos pode relaxar. As ranhuras RTJ são projetadas para manter a vedação mesmo se ocorrer alongamento dos parafusos, enquanto as conexões RF dependem inteiramente da compressão constante da gaxeta.

4. Padrões da Indústria (API)
RTJ é obrigatório na indústria de Petróleo e Gás para manifolds de perfuração, árvores de natal (cabeças de poço) e linhas de choke/kill de acordo com as especificações API 6A.

Característica da Face da Flange -- Tipo RTJ (Ring Type Joint)

• Tipo de Gaxeta: Flanges RTJ usam uma gaxeta de anel metálico (oval ou octogonal) que se encaixa em uma ranhura usinada na face da flange.

• Mecanismo de Vedação: Quando os parafusos da flange são apertados, a gaxeta metálica se comprime na ranhura, deformando-se ligeiramente para criar uma vedação metal-metal.

• Aplicação: Faces RTJ são projetadas especificamente para serviços de alta pressão e alta temperatura. São obrigatórias em muitas aplicações de cabeças de poço e manifolds de petróleo e gás.

• Padrões: As dimensões da ranhura são padronizadas (geralmente por API 6A ou ASME B16.5) para aceitar números específicos de anéis de gaxeta (por exemplo, R24, R31, etc.).

Aplicação

• Petróleo e Gás Offshore: Plataformas e dutos submarinos, sistemas de manifolds e risers.

• Processamento Químico: Manuseio de cloretos, ácidos e catalisadores agressivos.

• Plantas de Dessalinização: Unidades de osmose reversa de alta pressão.

• Ambientes Marinhos: Eixos e anteparas onde a corrosão por água do mar é um fator.
