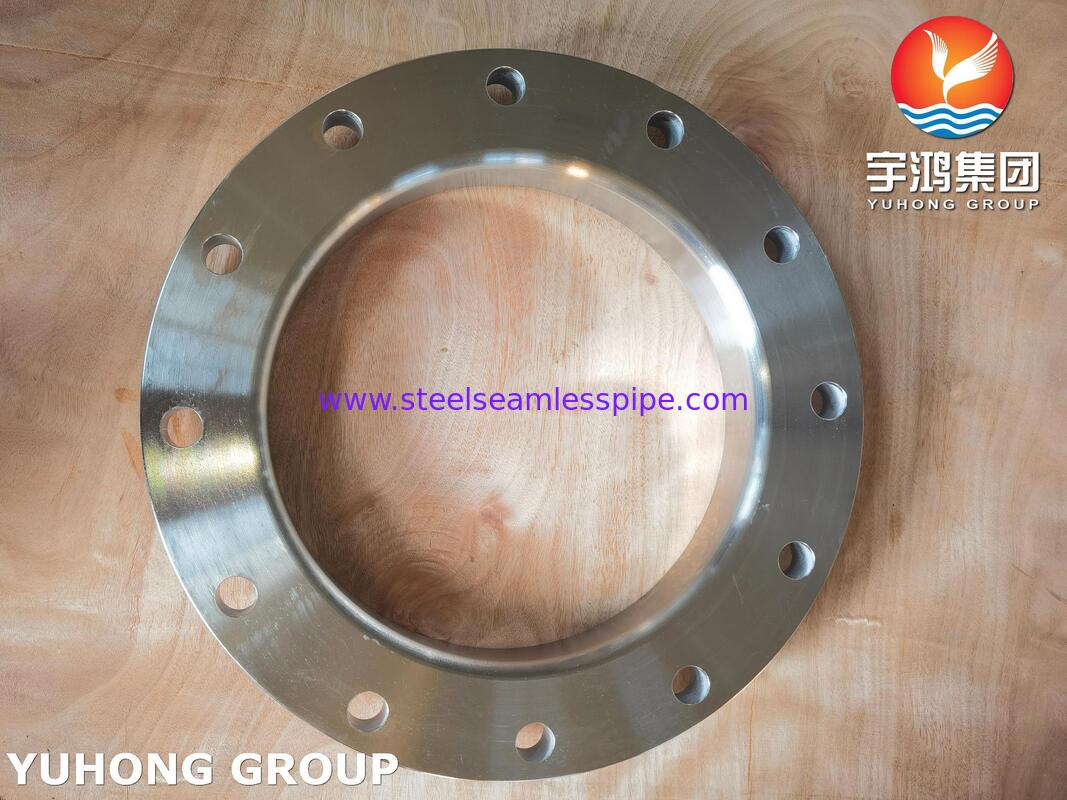

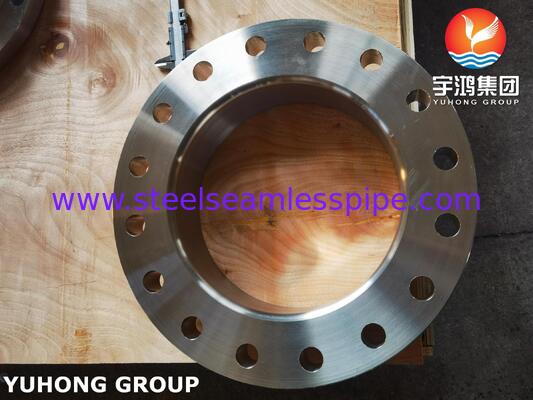

ASTM A182 F321 / UNS S32100 / 1.4541 Flange de aço inoxidável

Flange de Aço Inoxidável ASTM A182 F321UNS S32100Flange de Junta Sobreposta de Aço Forjado

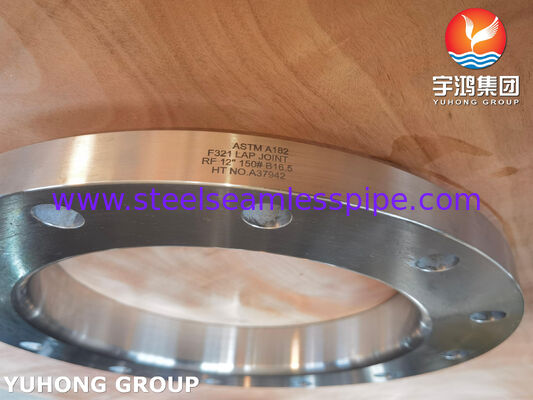

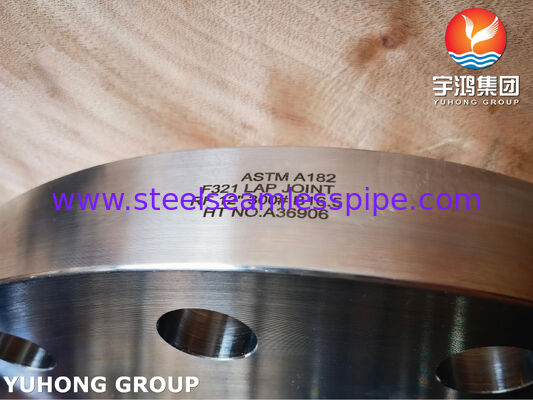

Flange de Junta Sobreposta ASTM A182 F321para um sistema de tubulação de alta temperatura onde você precisa da flexibilidade e fácil alinhamento de uma flange solta, e o material deve resistir à corrosão intergranular após a soldagem.

Uma Flange de Junta Sobreposta não é um componente de peça única como uma flange de pescoço soldado ou slip-on. É um conjunto de duas partes composto por: 1. O Anel da Flange (Flange Solta): Esta é a parte feita de ASTM A182 F321. Parece semelhante a uma flange slip-on, mas tem um raio na alma na face traseira. 2. O Stub End: Esta é uma peça de tubo separada e curta que é soldada ao tubo. Possui uma borda curva que corresponde ao raio no anel da flange.

Por que F321 para serviço de alta temperatura?

1. Resistência à Sensitização:

O stub end requer soldagem ao tubo. Se você usasse um stub end 304 padrão, o calor da soldagem poderia sensibilizar o material, tornando-o suscetível à corrosão. A estabilização com titânio do F321 impede isso.

2. Integridade em Alta Temperatura:

O próprio anel da flange, embora não em contato com o fluido do processo, está exposto ao calor ambiente irradiado pelo tubo. O F321 mantém suas propriedades mecânicas e integridade estrutural neste ambiente quente melhor do que os graus não estabilizados.

Vantagens do Design de Junta Sobreposta

• Facilidade de Alinhamento: Como o anel da flange gira, os furos dos parafusos são incrivelmente fáceis de alinhar, o que é uma grande vantagem na construção em campo ou ao conectar a equipamentos com flanges que possuem furos de parafusos fixos.

• Economia de Custo em Sistemas de Alta Liga: Você pode usar um material menos caro para o anel da flange (por exemplo, aço carbono) enquanto as partes molhadas (o stub end e o tubo) são feitas da liga cara. No entanto, neste caso específico (F321), ambas as partes provavelmente seriam F321 para uma solução completa de alta temperatura.

• Inventário Reduzido: Um conjunto de anéis de flange pode ser usado com stub ends de diferentes schedules (espessuras de parede), desde que a alma do anel seja grande o suficiente.

Aplicações

• Trocadores de Calor: Frequentemente usados nos canais e carcaças de trocadores de calor onde a expansão térmica e a necessidade de desmontagem frequente para limpeza são comuns. A flange solta pode suportar tensões térmicas melhor do que uma fixa, e o material F321 suporta as temperaturas de operação.

• Tubulações de Forno e Linhas de Superaquecedor: Qualquer sistema de tubulação que opera consistentemente acima de 800°F (427°C).

• Sistemas de Exaustão de Aeronaves e Aeroespaciais: Onde calor e vibração elevados são fatores.

• Plantas Químicas e Petroquímicas: Em processos que envolvem altas temperaturas, especialmente onde a corrosão aquosa não é a principal preocupação, mas a resistência em alta temperatura é.
