Acessórios com flange, flange ASTM A105 com A234 WPB Teepara o componente do sistema de petróleo e gás
Por que combinar uma flange com um ajuste?
Os sistemas de tubulação têm dois tipos fundamentais de juntas:
1. Junções permanentes: junções soldadas para força, integridade e resistência a vazamentos.
2. Junções removíveis/desmontáveis: junções com flange ou rosca para manutenção, inspecção e ligação de equipamento.
Uma combinação "Flanca + Accesório" coloca estrategicamente uma articulação removível em um ponto específico e crítico em um sistema de outra forma permanente.Redutor) altera a direção do fluxo ou o tamanho do tubo, enquanto a brincadeira fornece a interface desmontável e atornilhada.
Especificação das flanges forjadas
| Tipo |
Flanco |
| Grau do material |
A norma ASTM A105, ASTM A182, ASTM A564
Aço carbono, aço ligado, aço inoxidável, liga de níquel...
|
| Padrão |
ASME B16.5, série B16.47 A&B |
| Método de fabrico |
Forjados |
| Tamanho |
1/2" a 48", sch5S a sch.XXS ou sob medida |
| Classe |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Tratamento de superfície |
Revestimento galvanizado/anticorrosivo |
| Aplicação |
Para ligação de tubos |
Especificação dos acessórios de fundição
| Tipo |
Instalação |
| Grau do material |
A partir de uma solução de ácido acético, com um teor de ácido acético superior ou igual a 10%, em peso
Aço carbono, aço ligado, aço inoxidável, liga de níquel...
|
| Padrão |
ASME B16.9 |
| Método de fabrico |
Fusão |
| Tamanho |
1/2" a 48", sch5S a sch.XXS ou sob medida |
| Padrão |
Cotovelo, T-shirt, redução, tampa |
| Tratamento de superfície |
Revestimento galvanizado/anticorrosivo |
| Aplicação |
Para ligação de tubos |
Configurações normalizadas comuns
A. Acessórios com flange (flange integral)
A flange é fundida ou forjada como uma única peça com o corpo de montagem.
Exemplos:
Cotovelo flanqueado: muda de direção (90° ou 45°) com extremidades flanqueadas.
T-shirt com flange: cria um ramo com as três extremidades em flange.
Redutor de flanges: muda o tamanho do tubo com extremidades de flanges.
Padrão:ASME B16.5 (Flanges de tubos e acessórios com flanges: NPS 1⁄2 "a 24").
B. Combinações fabricadas (flancas + acessórios de solda)
Isto envolve a solda de uma flange padrão a um encaixe de soldagem padrão.
Componentes utilizados:
Flange: de acordo com a norma ASME B16.5 ou B16.47.
Fittings de solda: de acordo com a norma ASME B16.9 (Butt-Weld) ou B16.11 (Socket-Weld/Threaded).

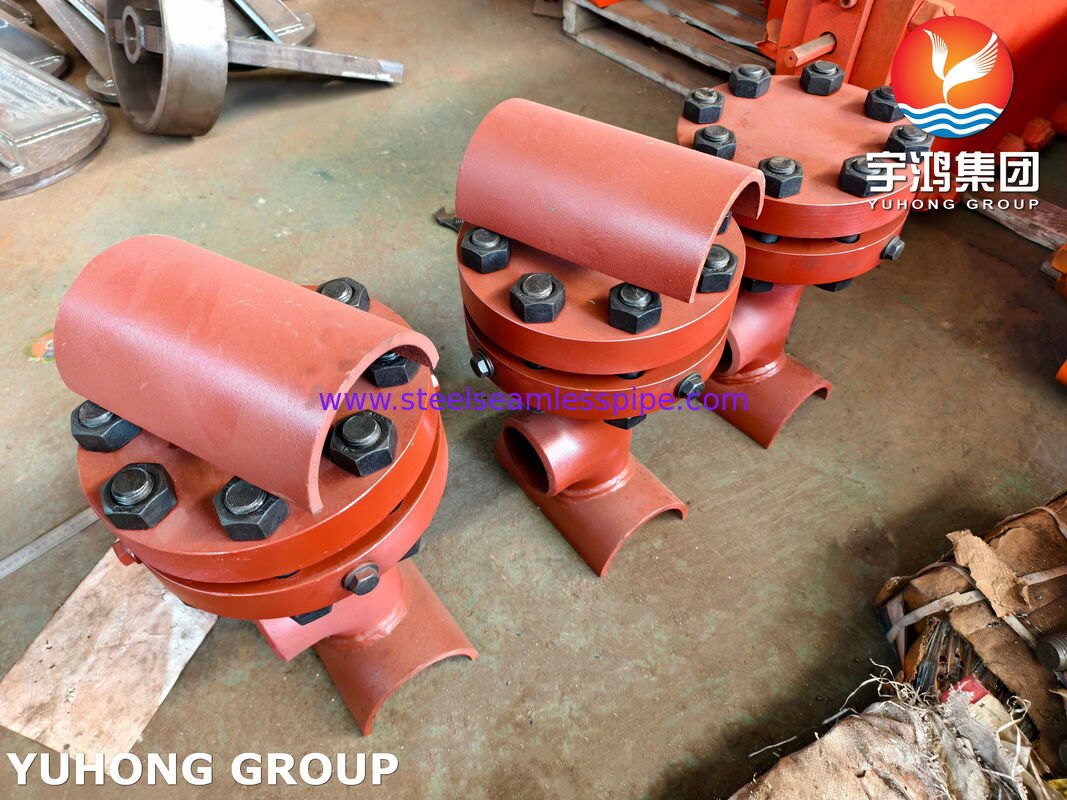

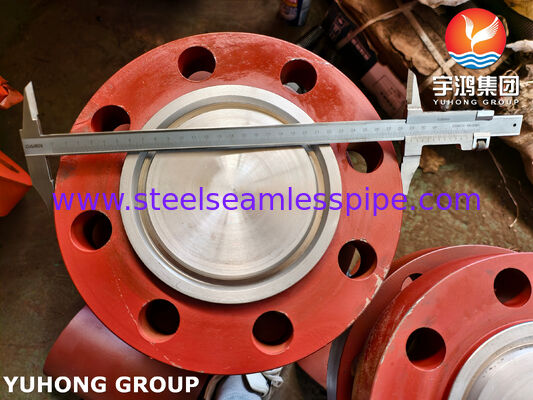

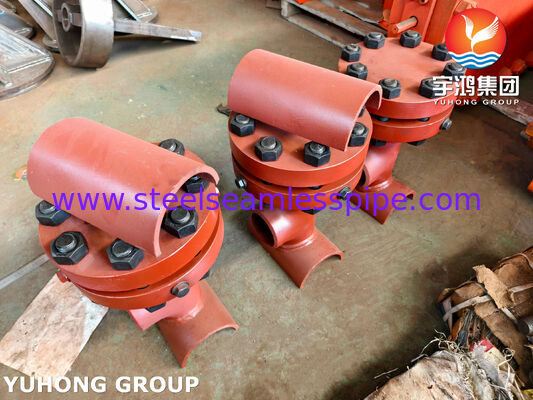

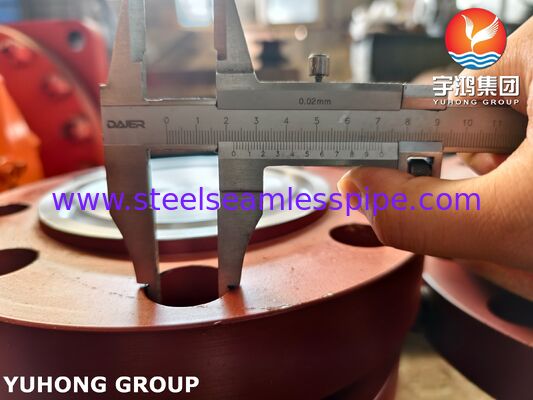

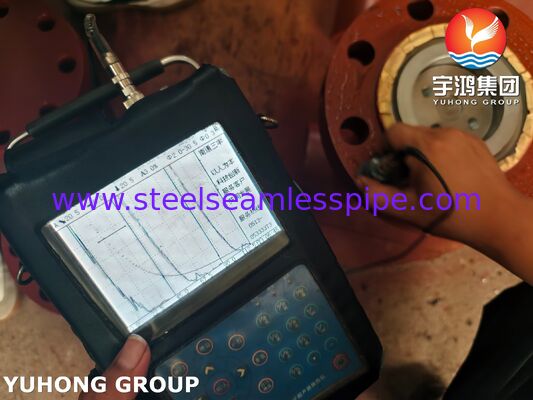

Exemplo mais comum:T-shirt de saída de flanco
Este é um Butt-Weld Tee (B16.9) com uma Flange (B16.5) soldada à sua tomada.
Especificação: Tee, BW x BW x RF (Butt Weld x Butt Weld x Flange de face levantada).
Outros exemplos:
Flanqueado: Flanqueado de articulação do tornozelo + uma extremidade de estribo (B16.9) para sistemas de fácil alinhamento.
Nozzle com flanges: Uma cabeça de solda ou um acoplamento (B16.11) com uma flange soldada para as ligações dos instrumentos.
Aplicações
Os tees com flanges são utilizados em todas as indústrias onde a tubulação precisa ser modular ou acessível:
-
Tratamento de águas e águas residuais: Para desviar o fluxo para diferentes tanques ou filtros de processamento.
-
Instalações químicas e petroquímicas: em linhas que requerem frequente pigging, limpeza ou carregamento/descarregamento de catalisadores.
-
Geração de energia: em sistemas de refrigeração de água, água de alimentação e sistemas auxiliares onde o equipamento precisa de isolamento.
-
Construção naval e offshore: Para sistemas de lastro, funil e água do mar que exigem tubulações robustas e ligadas.
-
HVAC & Industrial Plumbing: Em cabeçalhos de distribuição de água arrefecida ou vapor em grande escala.
