Flange de cobertura de bocal ASME SA350 LF2 Classe 1, Flanges forjadas para baixa temperatura

Forjados de Baixa Temperatura​ , ASTM A350 Grau LF2 Classe 1 Flange de Tampa de Bocal Forjado

ASME SA350 LF2 Classe 1 é uma especificação de forjamento de aço carbono de baixa temperatura projetada especificamente para flanges, conexões, válvulas e componentes de pressão que operam em serviço criogênico.

Especificação de ASTM A350/ASME SA350 LF2 CLASSE1 Flange de Tampa de Bocal

1. Material: SA350 LF2

• Composição Base: Aço de baixo carbono ligado com Níquel (Ni) para melhorar a tenacidade em baixas temperaturas. O teor típico de Ni é de 0,40-1,06%.

• Propósito: O níquel desloca a Temperatura de Transição Dúctil-Frágil (DBTT) do material para baixo, evitando a fratura frágil em temperaturas abaixo de zero.

• Forma: Fornecido como forjados (não fundidos ou chapas).

2. Classe: Classe 1

• Requisito Crítico: Isso designa a temperatura de serviço mais baixa para a qual o material é certificado.

• Classificação de Temperatura: -46°C (-50°F). O material deve demonstrar tenacidade ao impacto adequada (por meio de testes Charpy V-notch) a esta temperatura.

• Teste: O teste de impacto Charpy V-notch obrigatório é realizado a -46°C (-50°F) em cada lote de calor. Requisitos mínimos rigorosos de absorção de energia média devem ser atendidos (por exemplo, 20 J em média para tamanhos padrão)

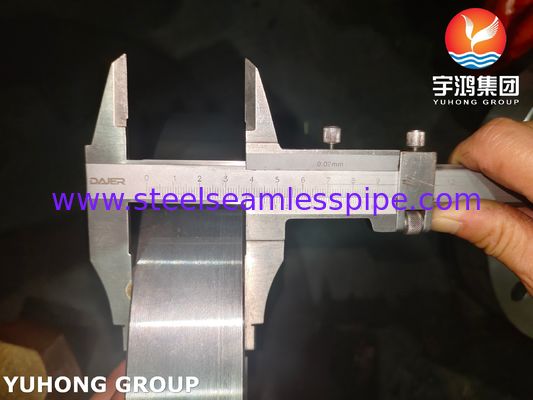

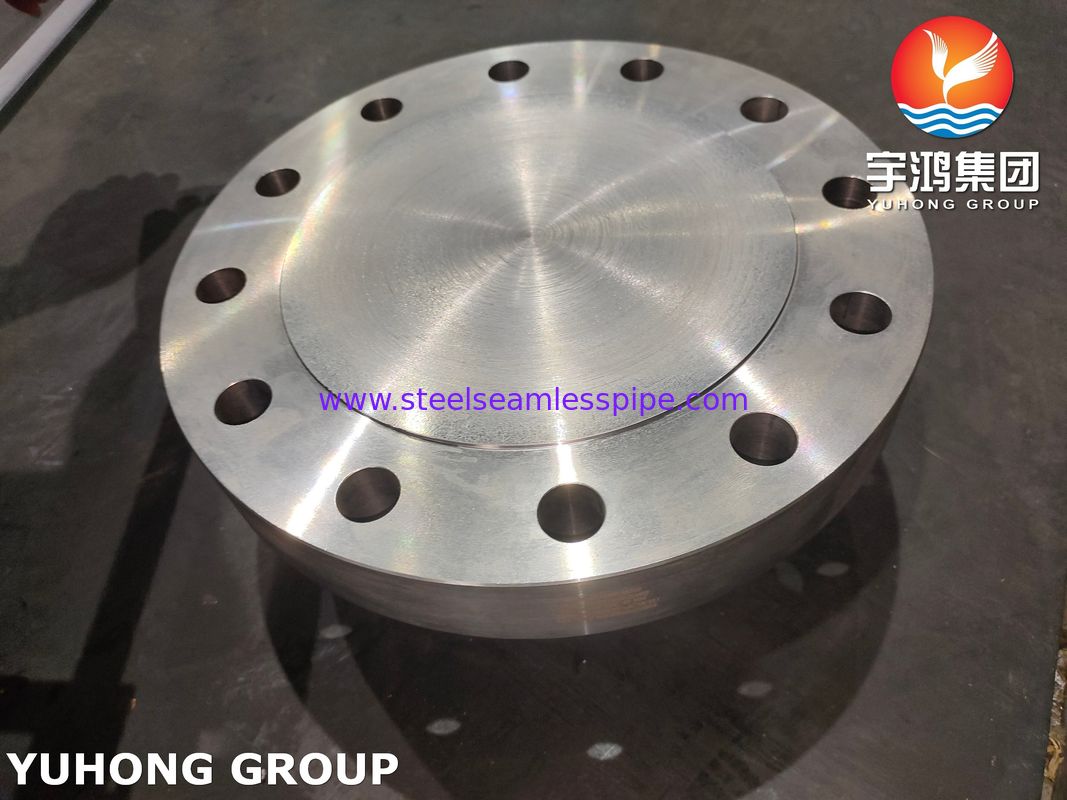

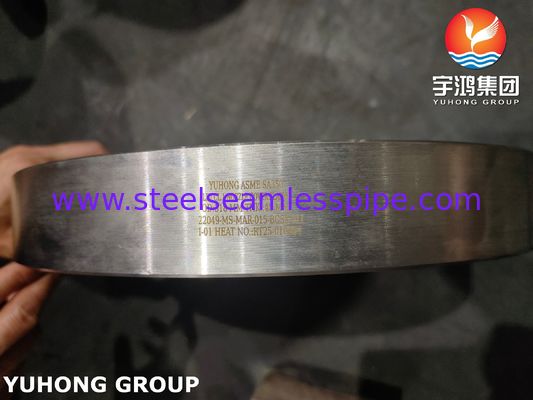

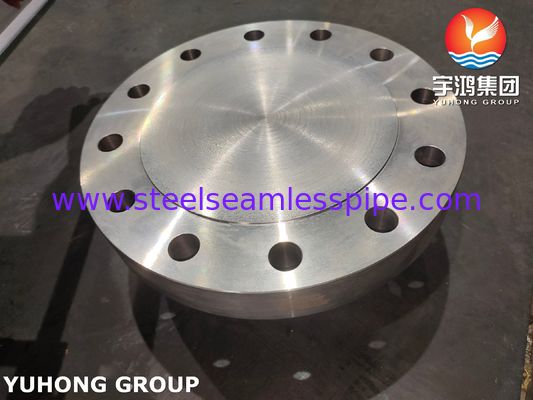

3. Componente: Flange de Tampa de Bocal

• Função: Este é essencialmente um flange cego especializado (ASME B16.5 Tipo: Cego) usado para selar a extremidade de um bocal em um vaso de pressão, trocador de calor ou sistema de tubulação.

• Propósito:

  • Isolar seções para manutenção, inspeção ou segurança.

  • Fornecer pontos de conexão futuros ("tampas de bocal" são frequentemente temporárias).

  • Servir como vedações permanentes em bocais não utilizados.

• Design: Fabricado de acordo com as dimensões e classificações de pressão especificadas em padrões como ASME B16.5 (Flanges de Tubos e Conexões Flangeadas) ou ASME B16.47 (Flanges de Grande Diâmetro). As principais características incluem furos para parafusos, faceamento (por exemplo, face elevada - RF, junta tipo anel - RTJ) e espessura classificada para pressão.

Composição Química do Flange de Tampa de Bocal ASTM A350 LF2

Propriedades Mecânicas do Flange de Tampa de Bocal ASTM A350 LF2

Principais Características e Requisitos

• Tenacidade em Baixa Temperatura: A razão principal para especificar SA350 LF2 Cl. 1. Garante resistência à fratura frágil a -46°C/-50°F.

• Classificação de Pressão: A capacidade de pressão do flange em várias temperaturas é definida por sua classificação ASME B16.5/B16.47 (por exemplo, Classe 150, 300, 600, 900, 1500, 2500). O material LF2 Cl.1 deve ser adequado para a pressão/temperatura de projeto.

• Tratamento Térmico: Os forjados são tipicamente normalizados ou normalizados e temperados para obter a estrutura de grão, propriedades mecânicas e tenacidade ao impacto necessárias.

• Teste de Impacto Obrigatório: Como mencionado, o teste Charpy a -46°C/-50°F é exigido para cada lote de calor.

• END (Exame Não Destrutivo): Requer 100% de Teste Ultrassônico (UT) para detectar falhas internas. A inspeção da superfície (MT ou PT) também é uma prática comum.

• Propriedades Químicas e Mecânicas: Deve atender aos limites de composição rigorosos e aos requisitos de resistência à tração/escoamento definidos em SA-350.

Aplicações:

• Instalações de Gás Natural Liquefeito (GNL): Tubulações, tanques de armazenamento, unidades de processamento.

• Plantas de Refrigeração e Criogênicas: Sistemas de amônia, plantas de etileno, unidades de separação de ar.

• Petroquímica e Processamento de Gás: Equipamentos que manuseiam gases ou líquidos frios.

• Geração de Energia: Certos componentes em sistemas criogênicos.

• Vasos de Pressão e Trocadores de Calor: Fechamentos de bocais em vasos operando abaixo de -29°C.
