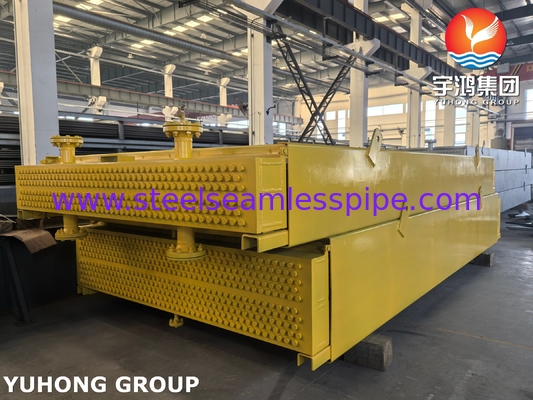

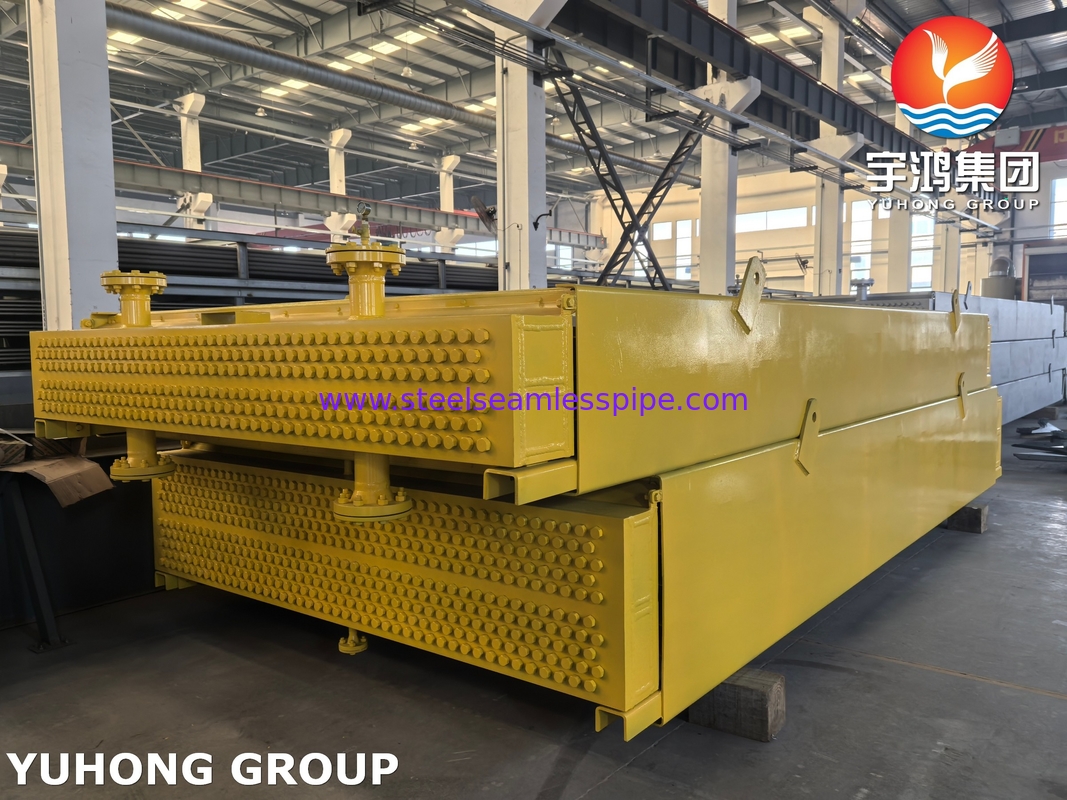

Refrigerador de ar horizontal de calado forçado com tubo API com nadadeira de calado forçado
Um refrigerador de ar horizontal de calado forçado (FDAC) é um trocador de calor especializado projetado para resfriar fluidos de processo usando ar, comumente empregado em indústrias onde a escassez de água ou a eficiência é uma preocupação.Aqui está uma visão geral detalhada:
Componentes-chave e design
- Tubos com barbatanas: Tubos horizontais com barbatanas para maximizar a área da superfície para transferência de calor.
- Ventiladores de calado forçado: Ventiladores axiais ou centrífugos posicionados abaixo do feixe de tubos para empurrar o ar através do sistema, garantindo um fluxo de ar controlado.
- Câmara Plenária: direciona o fluxo de ar uniformemente sobre os tubos, otimizando a eficiência de resfriamento.
- Estrutura de apoio: Eleva a unidade para facilitar o fluxo de ar e proporcionar acesso de manutenção.
- Capacetes: ajustáveis para regular o fluxo de ar e adaptar-se às alterações ambientais ou operacionais.
Princípio de funcionamento
Fluxo de fluido de processo: fluido quente (por exemplo, hidrocarbonetos, água ou gases) circula através de tubos horizontais com nadadeiras.
Fluxo de ar: os ventiladores forçam o ar ambiente sobre os tubos, absorvendo o calor do fluido.
Configuração de fluxo cruzado: o ar se move perpendicular aos tubos, maximizando a eficiência da troca de calor.
Vantagens
Eficiência energética: resfriamento eficaz com menor consumo de água, ideal para regiões áridas.
Baixa manutenção: os ventiladores estão no nível do chão, simplificando o acesso para manutenção.
Refrigeração ajustável: as lâminas e as velocidades variáveis do ventilador (através de VFDs) permitem um controle preciso da temperatura.
Economia de espaço: O traçado horizontal é adequado para instalações industriais compactas.
Desafios
Consumo de energia: os ventiladores exigem uma potência significativa, especialmente em ambientes de alta temperatura.
Sensibilidade ao ambiente: diminuição do desempenho em climas quentes; pode ser necessário um arrefecimento suplementar (por exemplo, mistura).
Ruído: o funcionamento do ventilador pode gerar ruído, exigindo uma atenuação acústica.
Requisitos de espaço: uma distância suficiente ao redor da unidade é fundamental para o fluxo de ar.
Os FDACs são uma solução robusta para refrigeração industrial, equilibrando eficiência com flexibilidade operacional.A sua adaptabilidade torna-as indispensáveis em sectores que dão prioridade à conservação e fiabilidade da água..
O tipo normal de Air Cooler éRefrigerador de ar horizontal de calado forçado, Refrigerador de ar horizontal de calado induzido, Refrigerador de ar inclinado.
Aplicações de arrefecedores de ar
Petróleo e Gás: Refrigeração de fluidos de processo de refinaria ou gases de condensação.
Instalações de energia: sistema auxiliar de arrefecimento (por exemplo, óleo lubrificante de turbina).
HVAC: Ar condicionado em grande escala em edifícios comerciais.
Instalações químicas: controlo de temperatura para reatores ou armazenagem.
Solução de problemas de manutenção do arrefecedor de ar
| Emissão |
Causa |
Solução |
| Redução da eficiência de arrefecimento |
Pênulas desfiguradas, falha do ventilador |
Limpe os tubos, verifique as cintas dos ventiladores. |
| Vibração |
Ventilador desequilibrado, ressonância |
Ventilador de reequilíbrio, suportes de controlo |
| Fugas |
Corrosão, falha das juntas |
Teste de pressão, substituição das juntas |
| Consumo de energia elevado |
Barbatanas sujas, ventilador desalinhado |
Limpe, ajuste o passo do ventilador |
