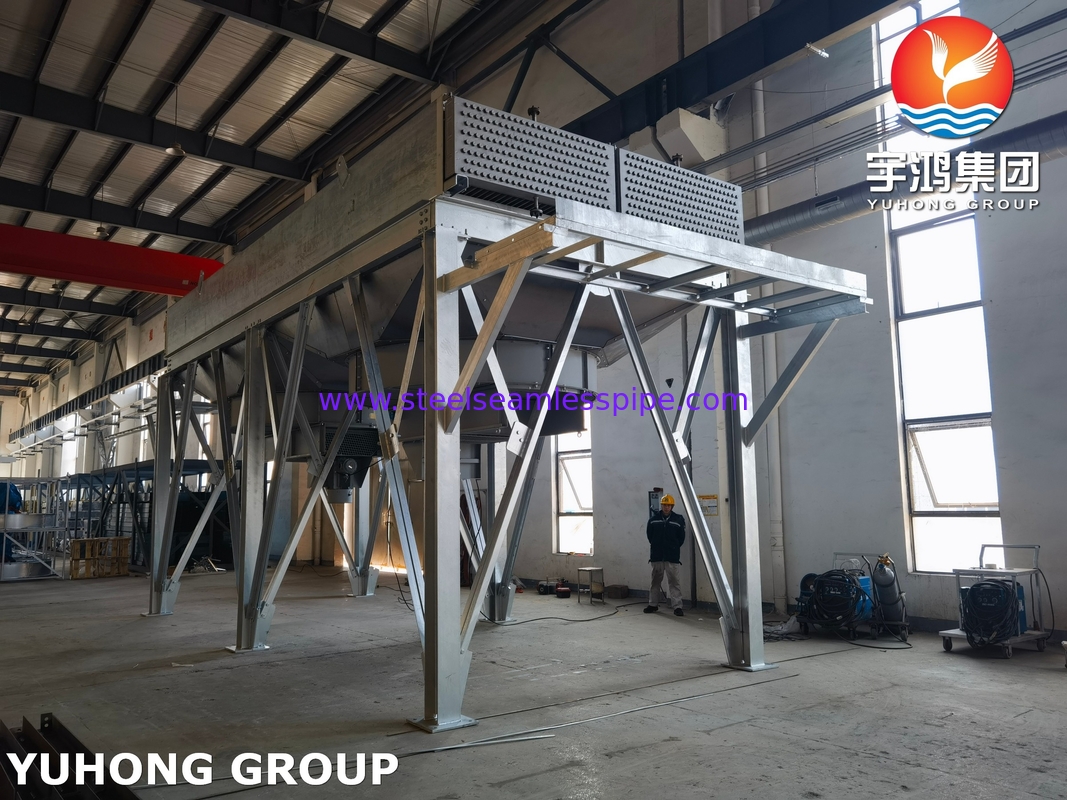

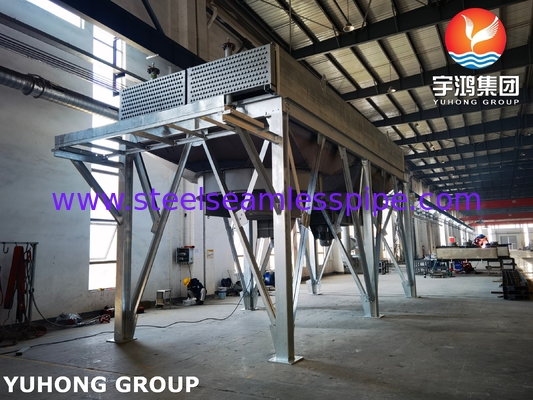

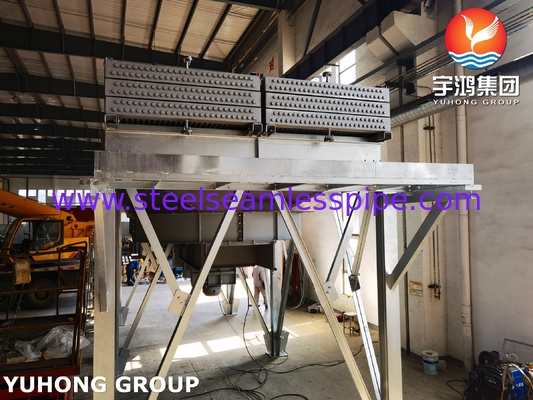

Tipo de explosão de ar Trocador de calor refrigerado a ar horizontal Tubo G Fin incorporado API 661 ASME VIII Div.1, ISO 13706

Intercâmbio de calor horizontal refrigerado a ar, tubo G Fin incorporado, API 661, ASME VIII Div.1, ISO 13706


HIntercambiador de calor refrigerado a ar horizontal (ACHE)é um tipo de trocador de calor em queFluido de processo quente flui através de tubos horizontais enquanto o ar ambiente é forçado ou induzido através delesEstes são amplamente utilizados emrefinarias, instalações petroquímicas, centrais elétricas e instalações de processamento de gásdevido à sua eficiência e à sua concepção de poupança de espaço.



1Principais características dos ACHEs horizontais

A. Design e componentes

1. Pacotes de tubos

   • Tubos horizontais(normalmente com nadadeiras para melhor transferência de calor).

   • Materiais:Aço carbono, aço inoxidável, cobre-níquel, titânio.

   • Fitas:Alumínio (mais comum), aço inoxidável ou aço galvanizado.

2. Fãs e pilotos

   • Atração forçada (ventiladores abaixo do feixe)ouCapacidade de arremesso induzida (ventiladores acima do conjunto).

   • Tipos de ventiladores:De potência não superior a 50 W.

   • Condutores:Motor elétrico, turbina a vapor ou sistema hidráulico.

3. Cabeçalhos e bocal

   • Outros aparelhos de televisão e aparelhos de rádio.

   • De potência não superior a 50 Wexpansão térmica.

4. Estrutura de apoio

   • Estruturas de aço carbonocom revestimento resistente à corrosão.

   • Concebido paraCargas eólicas e sísmicas(de acordo com a API 661).

B. Configuração do fluxo

• Fluxo de fluidos de processo: Tubos internos (de passagem única ou de passagem múltipla).

• Fluxo de ar: Fluxo cruzado sobre tubos com barbatanas.

2. Vantagens das ACHEs horizontais

✔Eficiência do espaço¢ Impressão compacta em comparação com os projetos verticais.
✔Melhor distribuição de arO sistema de refrigeração é uniforme devido ao fluxo de ar horizontal.
✔Facilidade de manutençãoOs feixes de tubos podem ser facilmente removidos para limpeza.
✔Layout flexívelO sistema pode ser instalado em suportes de tubulação ou no nível do solo.
✔Eficiência energéticaOs ventiladores de velocidade variável optimizam o consumo de energia.

3Aplicações comuns

• Refinarias: Refrigeração de fluxos de hidrocarbonetos (por exemplo, condensadores aéreos).

• Centrais Elétricas: Refrigeração auxiliar para óleo lubrificante, óleo de transformador.

• Processamento de gás: Condensadores para líquidos de gás natural (LNG).

• Instalações químicasReatores de arrefecimento, colunas de destilação.

4Considerações de concepção (conformidade com a API 661)

A. Desempenho térmico

• Temperatura ambiente de projeto: Normalmente38°C (100°F).

• Temperatura de aproximação: Diferença entre a temperatura do processo de saída e o ar ambiente (geralmente10°20°C)).

B. Projeto mecânico

• Carga do ventoDeve suportar160 km/h (100 mph)As rajadas.

• Projeto sísmico: Por códigos locais (por exemplo, ASCE 7).

• Permissão de corrosão: Mínimo1.5 mm (1/16 polegada).

C. Controle de vibrações e ruído

• Análise da frequência naturalpara evitar ressonância.

• Outros aparelhos de ar condicionadose o ruído exceder85 dB (A).

5. Manutenção e solução de problemas

6Comparação: ACHE horizontal versus vertical

Conclusão

Os trocadores de calor horizontais refrigerados a ar são versáteis, eficientes e fáceis de manter, tornando-os ideais para refinarias, usinas elétricas e processamento de gás.A norma ISO 13706, e ASME BPVC.
