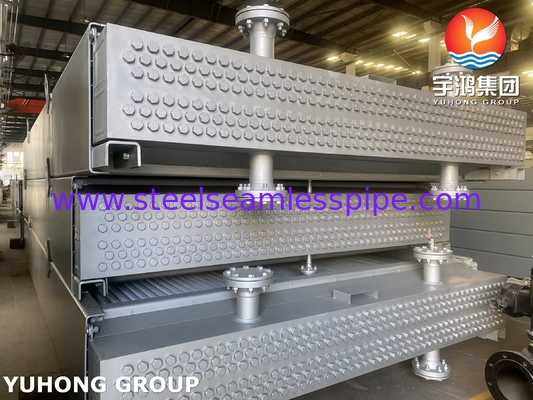

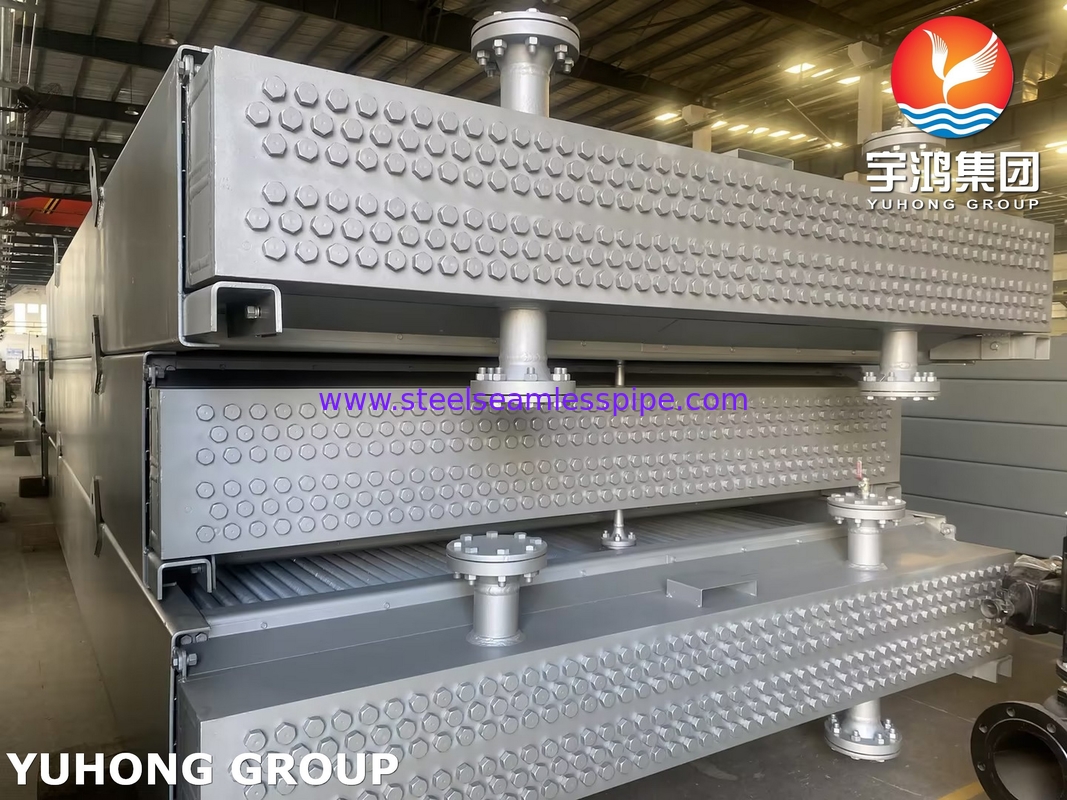

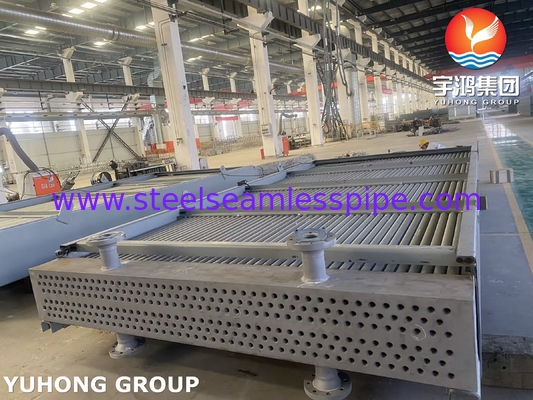

API 661 Intercâmbio de calor por arrefecimento de ar para serviços de refinaria de petróleo

API 661 Intercâmbio de calor por arrefecimento de ar para serviços de refinaria de petróleo


Área de aplicação da API 661

• Aplica-se ade potência não superior a 50 W, mas não superior a 150 W,.

• CapaProjeto mecânico,Performance térmica, eRequisitos operacionais.

• Tem?Não, não.aplica-se a:

  • Sistemas de climatização.

  • Unidades de refrigeração.

  • Radiadores para motores de combustão interna.


  • Pacotes de tubos:

    • Tubos normalmente emde aço carbono, aço inoxidável ou ligas(por exemplo, Cu/Ni, Titânio).

    • Arranjados emHorizontal, em forma de A ou em forma de Vconfigurações.

  • Fãs e pilotos:

    • Motores elétricos, turbinas a vapor ou motores hidráulicos.

    • Diâmetro do ventilador ≤6.7 m (22 pés)(Os tamanhos maiores requerem uma consideração especial).

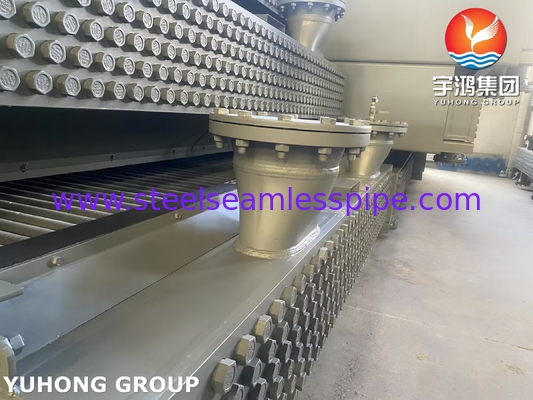

  • Cabeçalhos e bocal:

    • Projetado porSecção VIII da ASME BPVC.

    • Os bicos devem permitirexpansão térmica.

      Materiais e protecção contra a corrosão

    • Tubos de barbatanas:

      • Barbatanas de alumínio (mais comuns) ou aço inoxidável para ambientes corrosivos.

    • Apoio estrutural:

      • de aço carbonorevestimentos protetores(galvanização, pintura epóxi).

    • Permissão de corrosão:

      • Número mínimo1.5 mm (1/16 polegada)Salvo especificação em contrário.


        Requisitos de desempenho e ensaios

        A. Desempenho térmico

      • Temperatura ambiente de projeto: Normalmente38°C (100°F)a menos que especificado.

      • Verificação da função de calor: O fornecedor deve garantir o desempenho.

      • B. Ensaios mecânicos

      • Ensaio hidrostático:

        • 1.5 × pressão de projectopara tubos e cabeçotes.

      • C. Inspecção e controlo da qualidade

      • Verificação das dimensões(alinhamento do tubo, espaçamento das barbatanas).

      • Ensaios não destrutivos:

      • Radiografia (RT)para soldas críticas.

      • Penetrante de corante (PT) ou partícula magnética (MT)para defeitos de superfície.

      • • API 661 versus outras normas

          Características	API 661	A norma ISO 13706	ASME BPVC
          Área de aplicação	ACHE de refinaria	ACHEs gerais	Apenas peças sob pressão
          Regras de conceção	Detalhes mecânicos e térmicos	Semelhante à API 661	Apenas contenção de pressão
          Testes	Hydro, vibração, NDT	- Similhante.	Hidro & NDT
          Materiais	Outros, de aço inoxidável	- Similhante.	Qualquer tipo homologado pela ASME















          Radiografia (RT)para soldas críticas.

        • Penetrante de corante (PT) ou partícula magnética (MT)para defeitos de superfície.

      •

      • Teste de vazamento de ar:Estabilidade.
