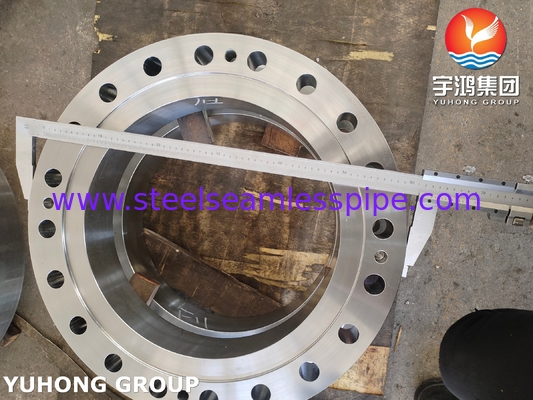

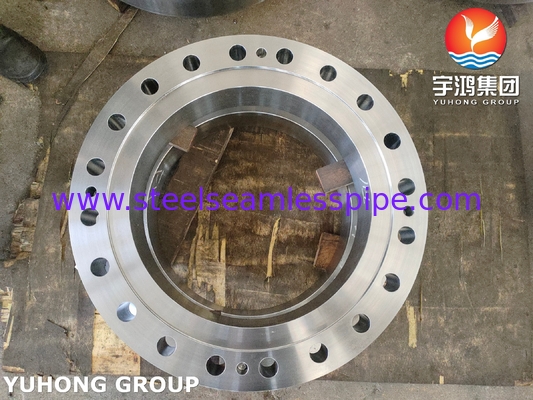

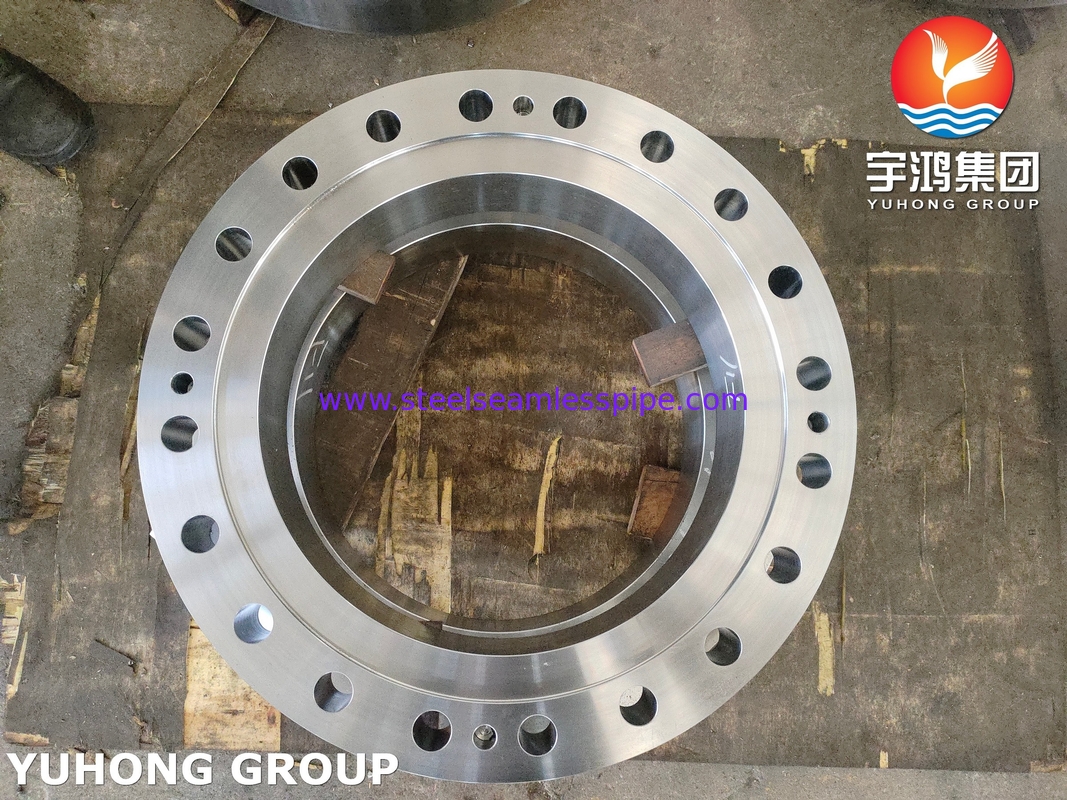

ASME SA336 F11 CL2 Forja de aço ligado Flange de recipiente sob pressão Flange lateral do tubo

ASME SA336 Forjados F11 CL2 Aço Liga Flange Flange de Vaso de Pressão

ASME SA336 é uma especificação de material para componentes de aço forjado (por exemplo, flanges, conexões, válvulas) destinados a serviço de alta temperatura e alta pressão em vasos de pressão, caldeiras e usinas. Cobre requisitos para composição química, tratamento térmico, propriedades mecânicas e testes de forjados. F11 Cl2 resiste à oxidação e sulfetação em ambientes de hidrocarbonetos ou vapor de alta temperatura. Este tipo de flange conecta o feixe de tubos ao vaso de pressão ou sistema de tubulação, e veda o fluido do processo (por exemplo, vapor, hidrocarbonetos, meios corrosivos) sob alta pressão/temperatura.

SA336 vs. A182: SA336 é geralmente para forjados maiores ou personalizados em vasos de pressão, enquanto A182 é padronizado para tubulações.

Grau F11: Um aço liga de cromo-molibdênio (Cr-Mo) com composição aproximada:

• • 1,25% Cromo (Cr)

  • 0,5% Molibdênio (Mo)

  • Carbono, manganês, silício e outros elementos traço.

  • Fornece excelente resistência à fluência, resistência à oxidação e desempenho em alta temperatura (tipicamente até ~593°C / 1100°F).

Classe 2 (Cl2): Indica a condição de tratamento térmico:

• Têmpera e Revenimento (Q&T): Aumenta a resistência e tenacidade em comparação com a Classe 1 (normalizada e revenida).

• As propriedades mecânicas normalmente incluem:

  • Resistência à Tração: ≥585 MPa (85 ksi)

  • Limite de Escoamento: ≥380 MPa (55 ksi)

Comparação com Flanges do Lado da Carcaça

• Lado do Tubo vs. Lado da Carcaça:

  • Lado do Tubo: Normalmente lida com fluidos de processo de alta pressão (por exemplo, vapor, gás de processo).

  • Lado da Carcaça: Frequentemente menor pressão, mas maior área de fluxo (por exemplo, água de resfriamento).

  • Os requisitos de material podem diferir com base na agressividade do fluido e na temperatura.

Aplicações Específicas da Indústria

• Petróleo e Gás: Medição de petróleo bruto em dutos de alta pressão (por exemplo, padrões API 14.3/AGA-3).

• Geração de Energia: Medição de fluxo de vapor em turbinas (conforme ASME PTC 6).

• Petroquímica: Linhas de alimentação de unidades de etileno/cracking (resiste à fragilização por hidrogênio).

• Nuclear: Sistemas de resfriamento auxiliares (ASTM A182 F5 não é para circuitos primários, mas usado em circuitos secundários).

• Caldeira

• Vaso de Pressão
