ASTM A182 / ASME SA182 F22 Flancas de aço ligado Flancas B16.5

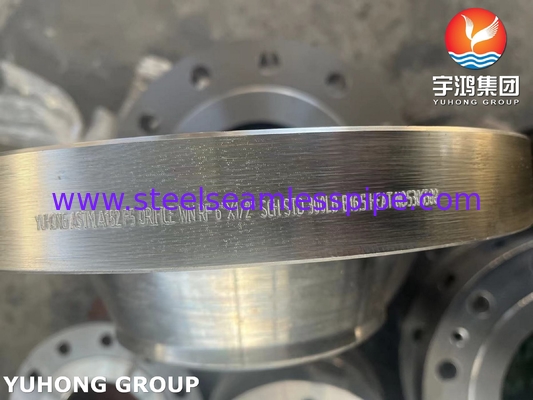

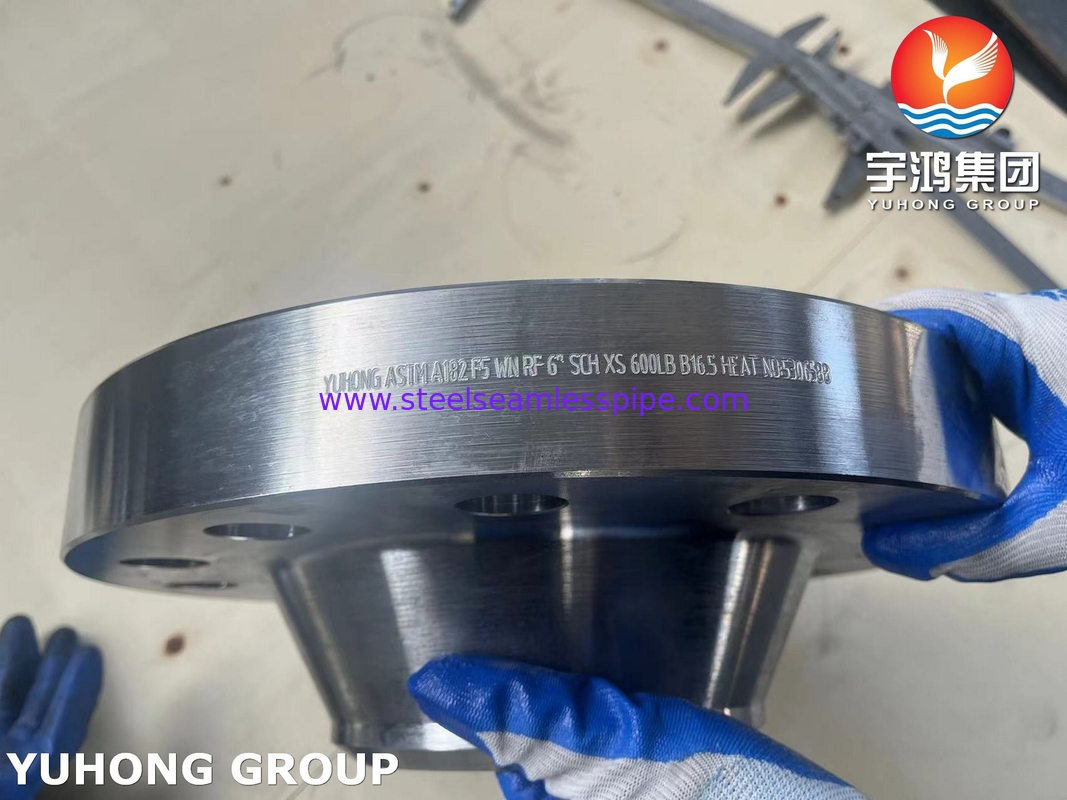

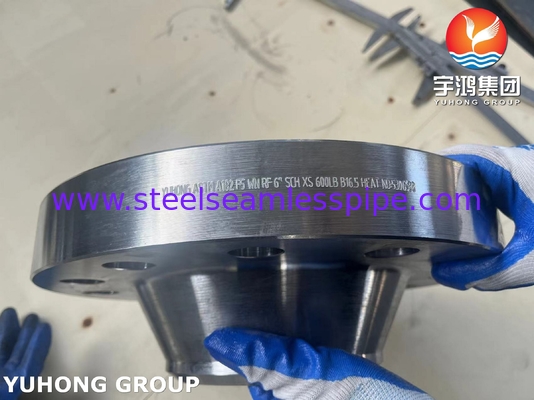

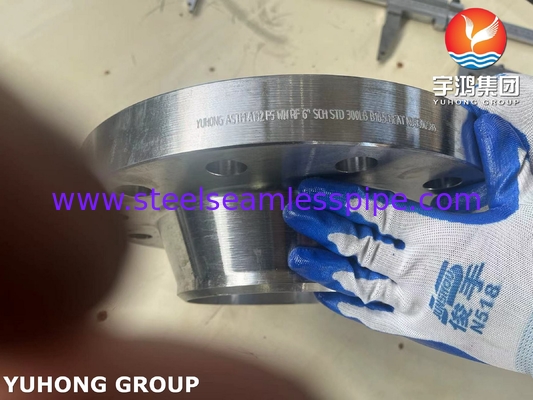

A flange ASTM A182 F5 é uma parte de ligação de alta temperatura e alta pressão forjada a partir de aço ligado a 5% de cromo-0,5% de molibdênio (5Cr-0,5Mo), que cumpre a norma ASME B16.5 norma e é adequado para condições de trabalho extremas de -29°C a 593°C. Através de tratamento de normalização e temperamento, tem excelente resistência ao arrastamento a altas temperaturas, resistência à corrosão por hidrogénio e boa soldabilidade.É amplamente utilizado em sistemas-chave, tais como refino de petróleo craqueamento catalítico, hidroprocessamento e tubulações de vapor de alta temperatura.Pode resistir a altos níveis de tensão e a ambientes de meio contendo hidrogénio e é uma escolha ideal para conexões de tubulações de temperatura média e alta pressão que equilibram custo e desempenho.
Qual é a diferença entre o F5 e outros tipos de aço ligado?
F5 (5Cr-0,5Mo): Contém 5% de cromo (Cr) e 0,5% de molibdênio (Mo), com foco na resistência à corrosão por hidrogénio e resistência a temperaturas médias.
Outros aços de liga comum:
F11 (1,25Cr-0,5Mo): baixo cromo, menor custo, mas menor desempenho em altas temperaturas.
F22 (2.25Cr-1Mo): maior teor de molibdênio, melhor resistência ao arrasto do que F5, mas ligeiramente pior resistência à corrosão por hidrogênio.
F91 (9Cr-1Mo-V): Vanádio adicionado (V), maior resistência a altas temperaturas (≤ 650°C) e resistência à oxidação por vapor
Qual é o intervalo de temperatura das flanges de aço ligado A182 F5?
Temperatura mínima de funcionamento: -29°C (precisa de satisfazer os requisitos do ensaio de resistência ao impacto, tal como o ensaio Charpy V-notch).
Temperatura de funcionamento a longo prazo: ≤ 593°C (temperatura de projecto convencional).
Temperatura máxima a curto prazo: ≤ 650°C (precisa de controlar o tempo para evitar a degradação do desempenho do material).
ASTM A182F5 Composição química e propriedades das flanges
| Grau |
UNS# |
Composição |
| ASTM A182 F5 |
K41545 |
C.15 no máximo, Mn.30.60,Cr4.0 a 6.0,Mo..44 -.65 |
| ASTM A182 F9 |
K90941 |
C.15 no máximo,- Não.30.60,Cr8.0 a 10.0,Mo..90 para 1.10 |
| ASTM A182 F11 |
K11572 |
C.10 -.20,- Não.30.80,Cr1.0 a 1.5,Mo..44 -.65 |
| ASTM A182 F22 |
K21590 |
C.05 -.15,- Não.30.60,Cr2.0 a 2.5,Mo..87 para 1.13, |
| ASTM A182 F91 |
K91560 |
C.08 -.12,- Não.30.60,Cr8.0 a 9.5,Mo..85 para 1.05,Cb.06 -.10,N.03 -.07,Al.04 no máximo,V.18 -.25 |
Propriedades químicas das flanges de aço ligado F5
| Grau |
C |
- Não |
Sim |
S |
P |
Cr |
Mo. |
| A182 F5 |
0.15 |
0.3 a 0.6 |
0.5 |
0.03 |
0.03 |
4 - 6 |
0.044 - 0.65 |
Propriedades mecânicas das flanges cegas de aço ligado ASTM A182 F5
| Grau |
Resistência à tração (Mpa) |
Força de rendimento (Mpa) |
Percentual de alongamento |
| A182 F5 |
275 |
485 |
20 |
Aplicação de flanges ASTM A182 F5
1- Sistema de caldeiras de centrais eléctricas de energia e potência - Conectores de superqueimador/requeimador: Manter a estanquidade em ambientes de gases de combustão de alta temperatura.
Em comparação com o aço de carbono, a resistência ao arrasto é aumentada em 3 vezes, prolongando a vida útil do sistema de tubulação.
2. Petroquímica Unidade de craqueamento a alta temperatura Equipamento de hidroprocessamento
3Sistema de circulação de óleo quente químico e farmacêutico
Mais barato que o aço inoxidável 316 e melhor resistência a altas temperaturas.
4- Construção naval e engenharia naval - Sistema de energia a vapor de alta temperatura - Equipamento de gás natural liquefeito (GNL)
