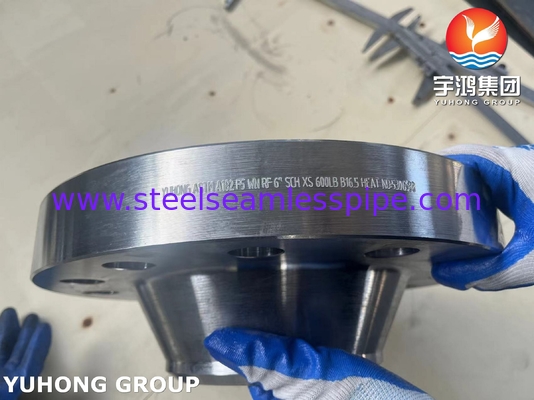

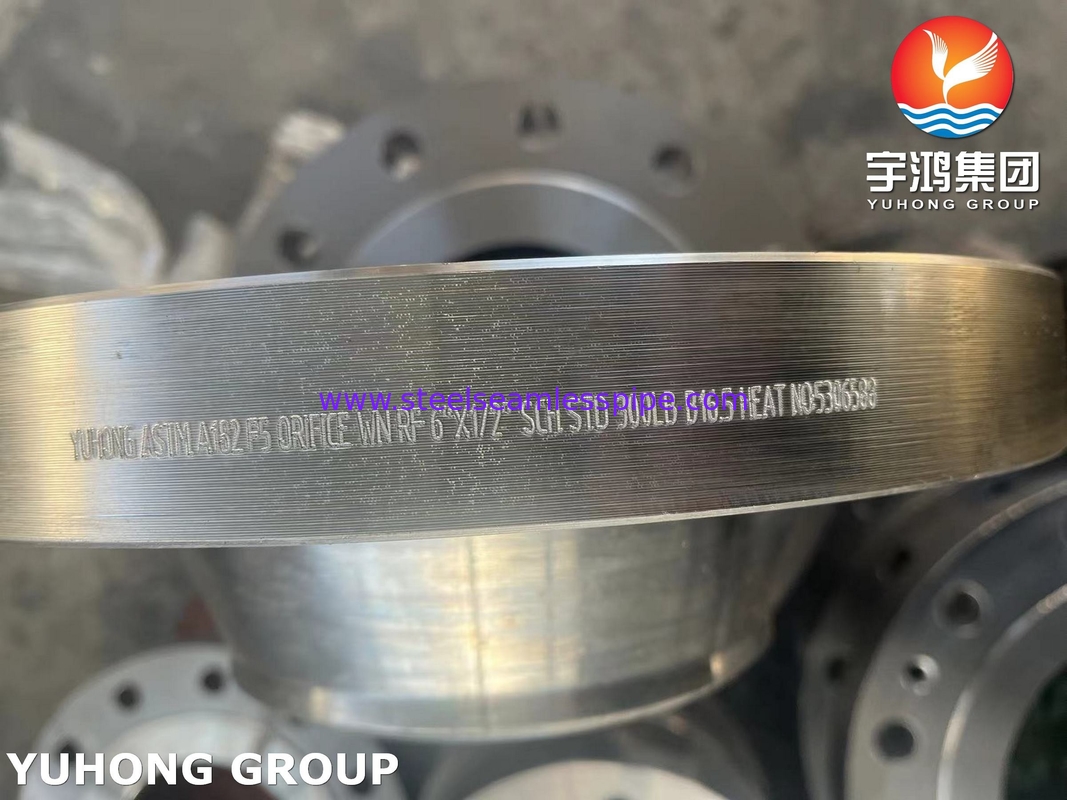

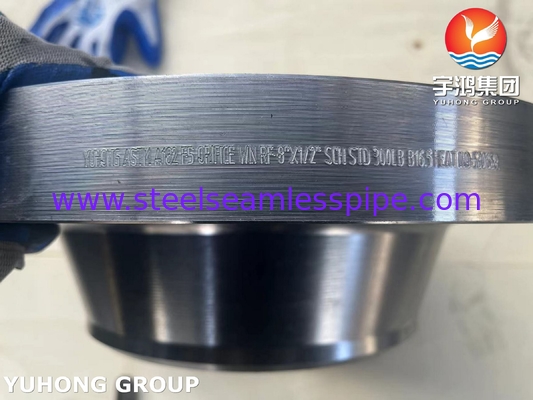

ASTM A182 F5 Flanca de abertura de aço ligado forjada WNRF Flanca para indústrias
Uma brincadeira de orifício é comumente usada para medir o fluxo de fluidos. A brincadeira possui um par de furos de parafusos para fixação a um tubo ou outra brincadeira.,que é utilizado para restringir o caudal e criar uma queda de pressão que pode ser medida. Este tipo de flange facilita a medição do caudal através de uma placa de orifícioque cria um diferencial de pressão para o cálculo do caudal. Inclui fitas de pressão (acima/abaixo) e parafusos para a instalação de placas.que é bom para aplicações de alta pressão/temperatura.
ASTM A182 F5 Composição química da flange de aço ligado
| Grau |
C |
- Não |
Sim |
S |
P |
Cr |
Mo. |
| A182 F5 |
0.15 |
0.3 ¢ 0.6 |
0.5 |
0.03 |
0.03 |
4 6 |
0.044 065 |
ASTM A182 F5 Propriedades mecânicas da flange de aço ligado
| Grau |
Resistência à tração (Mpa) |
Força de rendimento (Mpa) |
Percentual de alongamento |
| A182 F5 |
275 |
485 |
20 |
Processo de Fabricação Detalhado
-
Forja:Aquecido a ~ 1200 °C (2192 °F), moldado por forja fechada para refinamento de grãos.
-
Tratamento térmico:
-
Normalizando:Aquecido a 900°C (1652°F), arrefecido a ar para refinar a microstrutura.
-
Temperamento:Requeimado a 650 ∼700 °C (1202 ∼1292 °F), depois arrefecido a ar para aliviar as tensões e aumentar a resistência.
-
Fabricação:Máquinas CNC com tolerâncias ASME B16.5 (por exemplo, diâmetro de furo ±0,8 mm, planosidade da face <0,2 mm).
-
Revestimento da superfície:Serraduras de face elevada (RF) (125 ¢ 250 μin RMS) para vedação óptima da junta.
Graus de flanges
Flange de aço inoxidável: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, etc.
Flange de aço duplex: UNS S31803, 2205, S31254 (254SMO)
Flanca de aço super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange de aço carbono: ASTM A105, A105N, etc.
Flange de aço ligado: F1, F11, F22, F5, F9, F91 etc.
Flange de liga de níquel como abaixo
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incoloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flanges de ligas de cobre: cobre, latão e metal de arma
Aplicações específicas do setor
-
Petróleo e Gás:Medir o petróleo bruto em tubulações de alta pressão (por exemplo, normas API 14.3/AGA-3).
-
Geração de energia:Medição do fluxo de vapor em turbinas (conforme à norma ASME PTC 6).
-
Petroquímica:Linhas de alimentação da unidade de etileno/crackers (resiste à fragilização por hidrogénio).
-
Nuclear:Sistemas de arrefecimento auxiliares (ASTM A182 F5 não é para circuitos primários, mas é utilizado em circuitos secundários).
