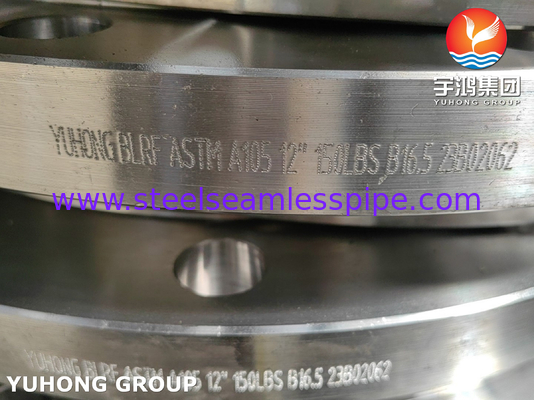

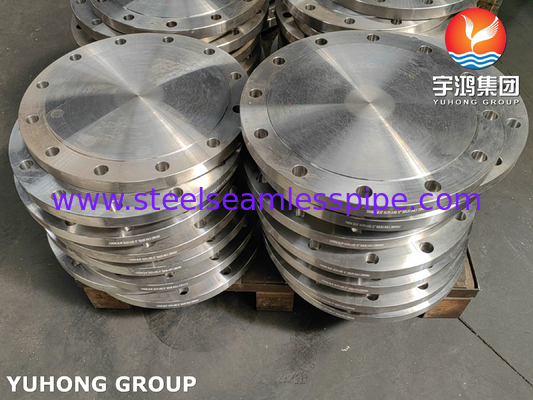

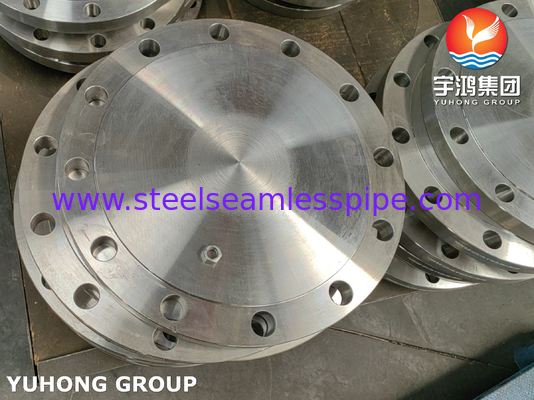

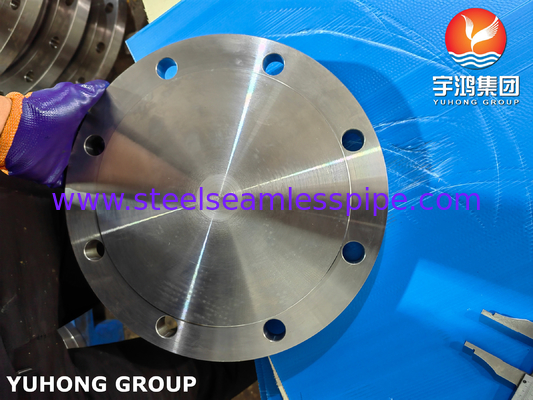

ANSI / ASME B16.5 ASTM A105 Flange cego de aço carbono Flange forjada
A ASTM A105 é uma especificação padrão que abrange componentes de tubulações forjadas de aço carbono para utilização em sistemas de pressão a temperatura ambiente e a temperaturas mais elevadas.As flanges A105 são comumente utilizadas em aplicações de alta pressão e alta temperatura. Eles estão disponíveis em vários tipos, tais como pescoço de soldagem, deslizamento, soldagem de soquete, roscado, cego e flanges de articulação de tornozelo. Flanges cegas são usadas para fechar as extremidades de sistemas de tubulação ou vasos,e não têm abertura para um tubo passarSão comumente utilizados para tapar as extremidades dos tubos para impedir o fluxo de fluido ou gás.As flanges cegas também são usadas para testar a pressão de um gasoduto ou recipiente bloqueando a extremidade antes de aplicar pressão.
As diferenças entre as flanges ASTM A105 e ASTM A105N giram principalmente em torno do tratamento térmico, propriedades mecânicas e adequação de aplicação:
Tratamento térmico:
- ASTM A105: Utilizado na condição de forjado, o que significa que não há tratamento térmico adicional para além da forja.
- ASTM A105N: Requer normalização (aquecimento a uma temperatura específica seguida de resfriamento a ar), refinando a microstrutura para melhorias nas propriedades mecânicas.
Propriedades mecânicas:
- O A105N normalmente apresenta maior dureza, resistência e ductilidade devido à normalização.
- A A105N geralmente requer testes de impacto Charpy V-notch para garantir resistência adequada, especialmente para aplicações de baixa temperatura ou carga cíclica.
ASTM A105 Flange de aço carbono
| Grau do material |
ASTM A105 / ASME A105N |
| Padrão |
ANSI / ASME B16.5 |
| Método de fabrico |
Forjados |
| Tamanho |
1/2 "a 48" |
| Classe |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Tratamento de superfície |
Revestimento galvanizado/anticorrosivo/pintura preta |
| Aplicação |
Para ligação de tubos |
Graus de flanges
Flange de aço inoxidável: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, etc.
Flange de aço duplex: UNS S31803, 2205, S31254 (254SMO)
Flange de aço super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange de aço carbono: ASTM A105, A105N, etc.
Flange de aço ligado: F1, F11, F22, F5, F9, F91 etc.
Flange de liga de níquel como abaixo
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incoloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vários tipos de flanges que podemos fornecer como abaixo:
1- Flancas de deslizamento.
As flanges de deslizamento têm um custo inicial menor do que as flanges de pescoço de soldagem porque exigem menos precisão no corte do tubo ao comprimento e fornecem uma maior facilidade de alinhamento na montagem.A sua resistência calculada sob pressão interna é aproximadamente 2/3 da resistência de flanges de pescoço de soldaduraAs flanges deslizantes são limitadas a tamanhos de 1/2" a 21⁄2" em 1500lbs padrão.
2Flanges roscadas
As flanges roscadas são utilizadas para aplicações especiais.Eles podem ser montados sem soldagem e podem ser usados em serviços de pressão extremamente alta - em ou perto de pressão atmosférica - onde a liga de aço é essencial para a resistênciaAs flanges roscadas não são adequadas para condições que envolvam tensões de temperatura ou de dobra, ou em condições cíclicas em que pode ocorrer uma fuga através das roscas.
3Flanges de pescoço soldadas
As flanges de pescoço de solda têm um centro cônico longo e uma transição gradual de espessura na região da soldadura do traseiro que as une ao tubo.O eixo cônico fornece um reforço importante para a flange e resistência ao dishingEste tipo de flange é preferido para condições de serviço severas resultantes de alta pressão, temperaturas abaixo de zero ou altas.
4Flancas Cegas
As flanges cegas são utilizadas para limpar as extremidades de tubulações, válvulas e aberturas de recipientes de pressão.As flanges cegas podem lidar com o alto estresse da pressão interna e carga do parafuso, uma vez que as tensões máximas na flanges cegas são tensões de dobra no centro.
5. Flanges de solda de tomada
As flanges de soldagem de tomada foram desenvolvidas para uso em tubulações de pequena dimensão de alta pressão.As flanges de soldadura de tomada são mais fortes e têm maior resistência à fadiga do que a soldagem dupla de uma flange de deslizamento. Condições de perfuração suaves podem ser facilmente alcançadas por moagem da solda interna. Esta flange é comumente usada em tubulação de processos químicos.
6Flancas da articulação lombar
As flanges são comumente usadas em sistemas de tubulação de aço carbono ou de liga baixa que precisam ser desmontados com frequência para inspeção e limpeza.Não devem ser utilizados em pontos onde ocorram tensões de dobra severas.
Aplicações
- Sistemas de tubulação para transporte de petróleo, gás e outros fluidos
- Equipamento para refinarias e transformadores químicos
- Máquinas e aparelhos para a produção de calor
- Equipamento de geração de energia
- Instalações e plataformas de perfuração offshore
