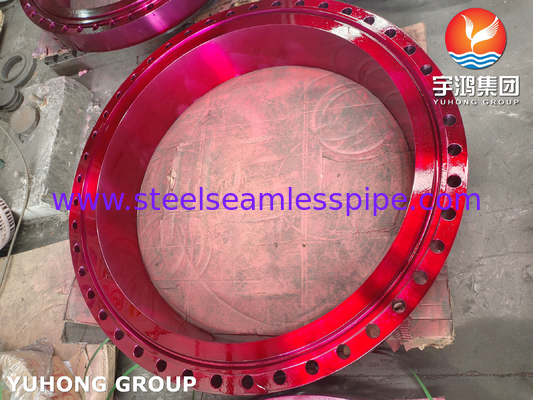

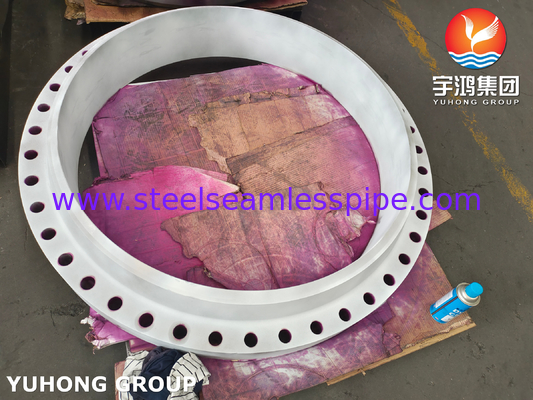

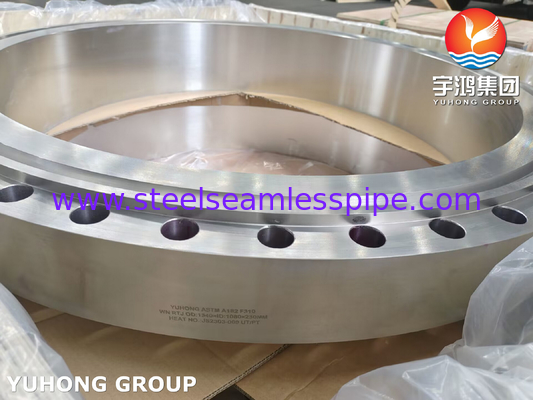

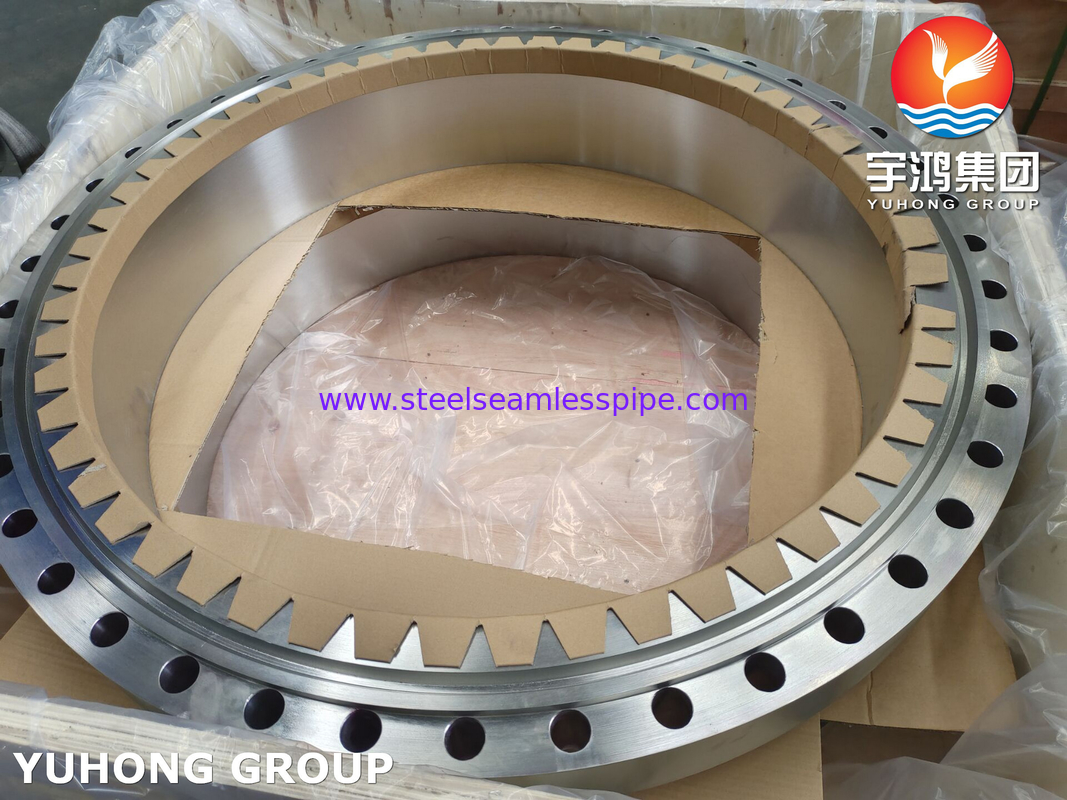

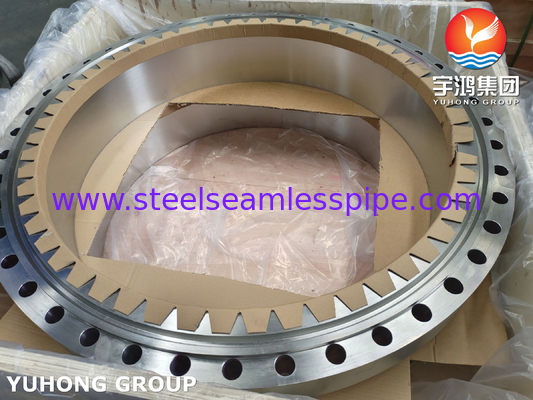

ASME B16.5 ASTM A182 F310 Flange WNRTJ de aço inoxidável para indústrias
ASTM A182 F310É uma especificação para um aço ligado de alta temperatura conhecido como aço inoxidável de grau 310, com um alto teor de cromo e níquel.FósforoEsta composição proporciona excelente resistência à oxidação, corrosão e escamação a altas temperaturas.As dimensões das flanges ASTM A182 F310 WNRTJ são conformes às dimensões normalizadas especificadas na norma ASME B16..5 ou ASME B16.47Estas normas fornecem orientações para os tamanhos das flanges, os padrões dos furos dos parafusos e os tipos de fachada.
ASTM A182 F310/310S/310H Grau equivalente de flange
| Estandarte | FABRICA NR. | S.U.N. | JIS | BS | GOST | AFNOR | O que fazer? |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | - Não. | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | - Não. | X8CrNi25-21 |
| SS 310H | - Não. | S31009 | - Não. | - Não. | - Não. | - Não. | - Não.
|
ASTM A182 F310/310S/310H Composição química da flange
| Grau | Não. | P | S | C | - Não | Sim | Cr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 no máximo | 0.015 no máximo | 0.015 no máximo | 2.0 no máximo | 0.15 no máximo | 24.00 ¢ 26.00 | 0.10 no máximo | 54.7 min. |
| SS 310S | 19.00 ¢ 21.00 | 0.045 no máximo | 0.030 no máximo | 0.08 máximo | 2.0 no máximo | 1.00 no máximo | 24.00 ¢ 26.00 | 0.75 no máximo | 53.095 min. |
| SS 310H | 19.00 ¢ 21.00 | 0.045 no máximo | 0.030 no máximo | 0.04 010 | 2.0 no máximo | 1.00 no máximo | 24.00 ¢ 26.00 | - Não. | 53.885 min. |
ASTM A182 SS 310 Flancas Propriedades mecânicas
| Resistência à tração | Força do rendimento (0,2% de compensação) | Densidade | Ponto de fusão | Extensão |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 70,9 g/cm3 | 1402 °C (2555 °F) | 40 % |
Graus de flanges
Flange de aço inoxidável: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, etc.
Flange de aço duplex: UNS S31803, 2205, S31254 (254SMO)
Flanca de aço super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange de aço carbono: ASTM A105, A105N, etc.
Flange de aço ligado: F1, F11, F22, F5, F9, F91 etc.
Flange de liga de níquel como abaixo
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incoloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flanges de ligas de cobre: cobre, latão e metal de arma
Vários tipos de flanges que podemos fornecer como abaixo
1- Flancas de deslizamento.
As flanges de deslizamento têm um custo inicial menor do que as flanges de pescoço de soldagem porque exigem menos precisão no corte do tubo ao comprimento e fornecem uma maior facilidade de alinhamento na montagem.A sua resistência calculada sob pressão interna é aproximadamente 2/3 da resistência de flanges de pescoço de soldaduraAs flanges deslizantes são limitadas a tamanhos de 1/2" a 21⁄2" em 1500lbs padrão.
2Flancas roscadas
As flanges roscadas são utilizadas para aplicações especiais.Eles podem ser montados sem soldagem e podem ser usados em serviços de pressão extremamente alta - em ou perto de pressão atmosférica - onde a liga de aço é essencial para a resistênciaAs flanges roscadas não são adequadas para condições que envolvam tensões de temperatura ou de dobra, ou em condições cíclicas em que pode ocorrer uma fuga através das roscas.
3Flanges de pescoço soldadas
As flanges de pescoço de solda possuem um longo eixo cônico e uma transição gradual de espessura na região da soldadura do traseiro que as une ao tubo.O eixo cônico fornece um reforço importante para a flange e resistência ao dishingEste tipo de flange é preferido para condições de serviço severas resultantes de alta pressão, temperaturas abaixo de zero ou altas.
4Flancas Cegas
As flanges cegas são utilizadas para limpar as extremidades de tubulações, válvulas e aberturas de recipientes de pressão.As flanges cegas podem lidar com alta tensão de pressão interna e carga do parafuso, uma vez que as tensões máximas na flanges cegas são tensões de dobra no centro.
5Flanges de solda de tomada
As flanges de soldagem de tomada foram desenvolvidas para uso em tubulações de pequena dimensão de alta pressão.As flanges de soldadura de tomada são mais fortes e têm maior resistência à fadiga do que a soldagem dupla de uma flange de deslizamento. Condições suaves de furo podem ser facilmente alcançadas por moagem da solda interna. Esta flange é comumente usada em tubulação de processos químicos.
6Flancas da articulação lombar
As flanges são comumente usadas em sistemas de tubulação de aço carbono ou de liga baixa que precisam ser desmontados frequentemente para inspeção e limpeza.Não devem ser utilizados em pontos onde ocorram tensões de dobra severas.
Aplicações
As flanges ASTM A182 F310 WNRTJ são comumente usadas em indústrias como petroquímica, química, geração de energia e petróleo e gás.
São adequados para aplicações que envolvam altas temperaturas, tais como trocadores de calor, caldeiras, tubulações de processo e equipamentos de processamento térmico.
