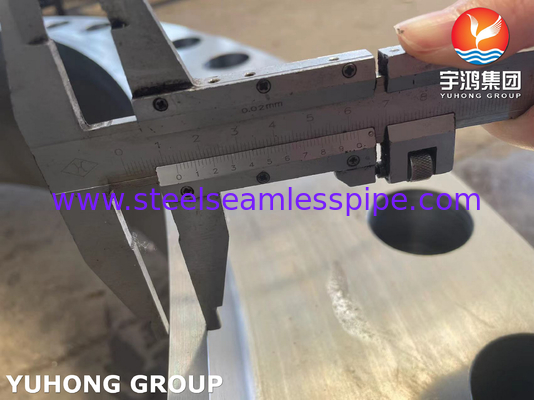

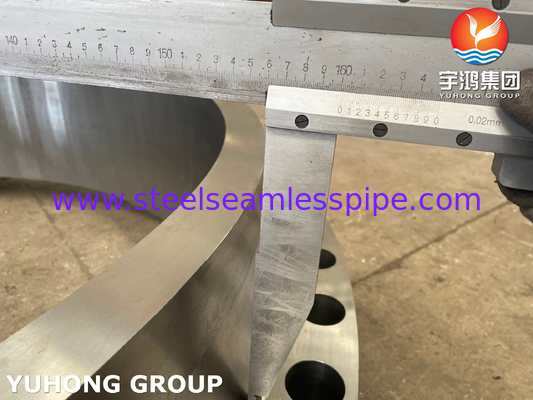

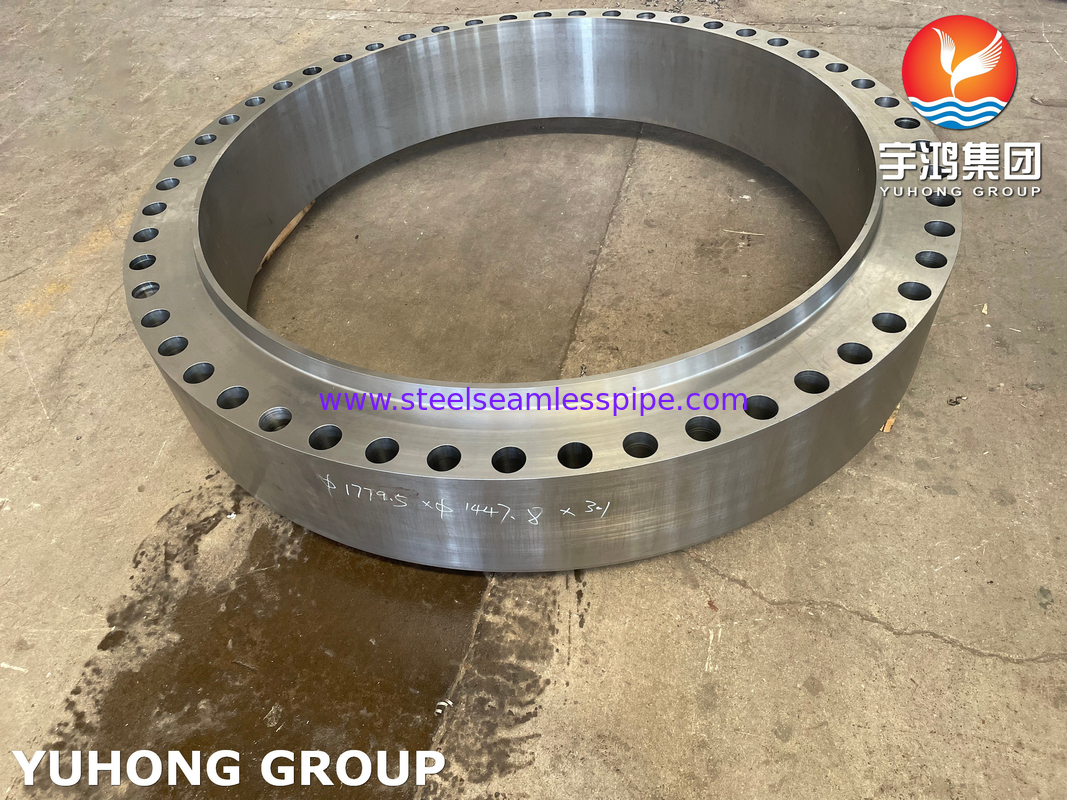

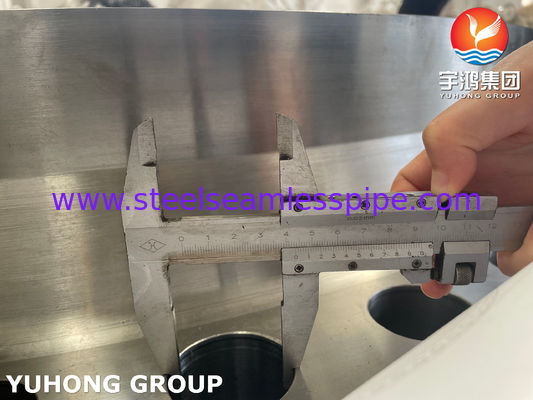

Flange de corpo de aço carbono ASTM A105 forjado para trocador de calor
As flanges do corpo atuam como os conectores que unem os vários componentes de um trocador de calor, garantindo um conjunto seguro e selado.A flange muitas vezes tem furos parafusos colocados para uma orientação específica com a válvula, e podem ser concebidos para qualquer combinação de aplicações de solda ou parafusos.As flanges da carroçaria podem ser utilizadas para fixar os painéis da carroçaria ou os elementos estruturais durante a montagemO design, o tamanho e o material de uma flange de carroceria podem variar muito dependendo da aplicação e dos requisitos específicos.escolhido com base em fatores como a força, durabilidade e resistência à corrosão.
Flanca de aço carbono ASTM A105
| Grau do material |
ASTM A105 |
| Padrão |
ASTM A105 ASME B16.5 |
| Método de fabrico |
Forjados |
| Tamanho |
1/2" a 48", sch5S a sch.XXS |
| Classe |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Tratamento de superfície |
Revestimento galvanizado/anticorrosivo |
| Aplicação |
Para ligação de tubos |
Graus de flanges
Flange de aço inoxidável: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L, etc.
Flange de aço duplex: UNS S31803, 2205, S31254 (254SMO)
Flange de aço super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange de aço carbono: ASTM A105, A105N, etc.
Flange de aço ligado: F1, F11, F22, F5, F9, F91 etc.
Flange de liga de níquel como abaixo
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incoloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vários tipos de flanges que podemos fornecer como abaixo:
1- Flancas de deslizamento.
As flanges de deslizamento têm um custo inicial menor do que as flanges de pescoço de soldagem porque exigem menos precisão no corte do tubo até o comprimento e fornecem uma maior facilidade de alinhamento na montagem.A sua resistência calculada sob pressão interna é aproximadamente 2/3 da resistência de flanges de pescoço de soldaAs flanges deslizantes são limitadas a tamanhos de 1/2" a 21⁄2" em 1500lbs padrão.
2Flanges roscadas
As flanges roscadas são utilizadas para aplicações especiais.Eles podem ser montados sem soldagem e podem ser usados em serviços de pressão extremamente alta - em ou perto de pressão atmosférica - onde a liga de aço é essencial para a resistênciaAs flanges roscadas não são adequadas para condições que envolvam tensões de temperatura ou de dobra, ou em condições cíclicas em que pode ocorrer uma fuga através das roscas.
3Flanges de pescoço soldadas
As flanges de pescoço de solda têm um centro cônico longo e uma transição gradual de espessura na região da soldadura de fundo que as une ao tubo.O eixo cônico fornece um reforço importante para a flange e resistência ao dishingEste tipo de flange é preferido para condições de serviço severas resultantes de alta pressão, temperaturas abaixo de zero ou altas.
4Flancas Cegas
As flanges cegas são utilizadas para limpar as extremidades de tubulações, válvulas e aberturas de recipientes de pressão.As flanges cegas podem lidar com alta tensão de pressão interna e carga de parafusos, uma vez que as tensões máximas na flanges cegas são tensões de dobra no centro.
5. Flanges de solda de tomada
As flanges de soldagem de tomada foram desenvolvidas para uso em tubulações de pequena dimensão de alta pressão.As flanges de soldadura de tomada são mais fortes e têm maior resistência à fadiga do que a soldagem dupla de uma flange de deslizamento. Condições de perfuração suaves podem ser facilmente alcançadas por moagem da solda interna. Esta flange é comumente usada em tubulação de processos químicos.
6Flancas da articulação lombar
As flanges são comumente usadas em sistemas de tubulação de aço carbono ou de liga baixa que precisam ser desmontados frequentemente para inspeção e limpeza.Não devem ser utilizados em pontos onde ocorram tensões de dobra severas.
Algumas aplicações comuns das flanges do corpo:
-
Conexões de tubos: As flanges de corpo são usadas para conectar tubos entre si.As flanges também fornecem uma articulação forte e segura, evitando fugas do ponto de ligação.
-
Naves sob pressão: As flanges são utilizadas em recipientes sob pressão, tais como caldeiras, tanques e reatores.e outros componentes para o recipiente, mantendo uma vedação apertada em condições de alta pressão.
-
Válvulas: Em conjuntos de válvulas, as flanges do corpo são frequentemente usadas para conectar o corpo da válvula ao sistema de tubulação adjacente.Esta disposição permite a instalação e remoção fáceis de válvulas para reparação ou substituição sem perturbar as ligações dos tubos.
-
Bombas e compressores: As flanges são comumente utilizadas em sistemas de bomba e compressor para ligar as aberturas de entrada e saída do equipamento com a tubulação correspondente.Asseguram uma ligação segura e um alinhamento adequado, o que é crucial para uma operação eficiente e uma fuga mínima.
-
Intercambiadores de calor: As flanges são componentes integrais dos trocadores de calor, fornecendo pontos de ligação para os tubos ou canais que transportam os meios de aquecimento ou arrefecimento.As flanges permitem a fixação da folha de tubo à casca ou cabeça do trocador de calor, criando um recinto selado.
