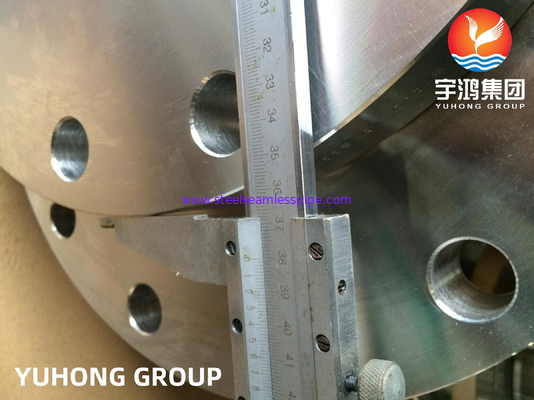

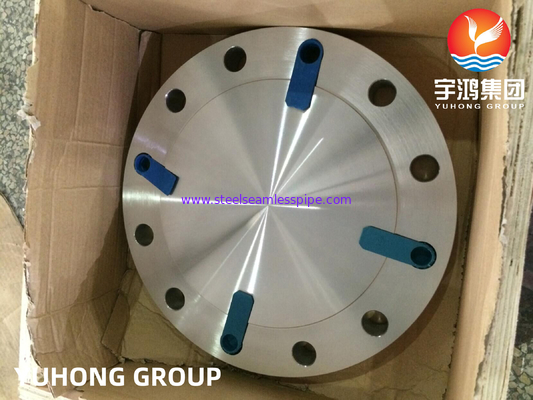

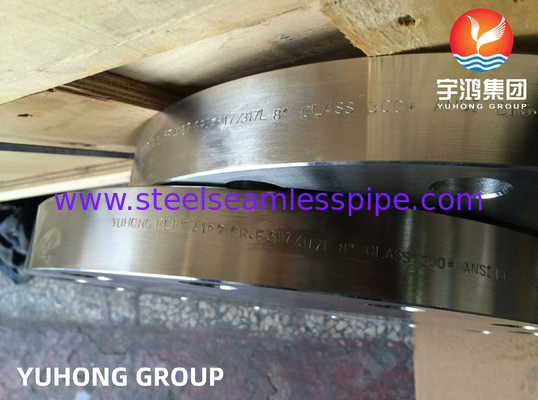

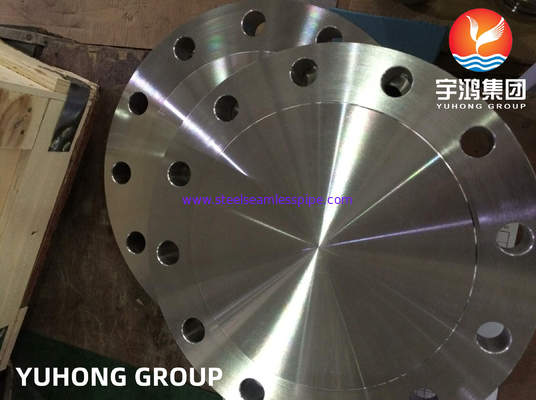

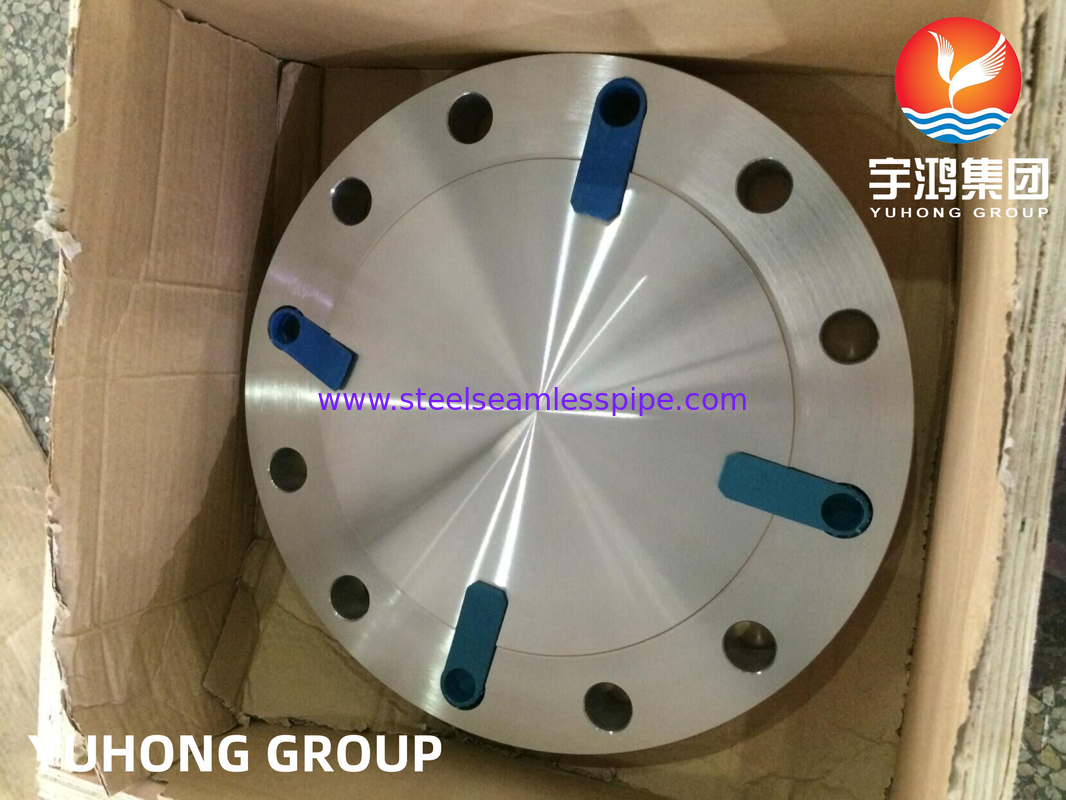

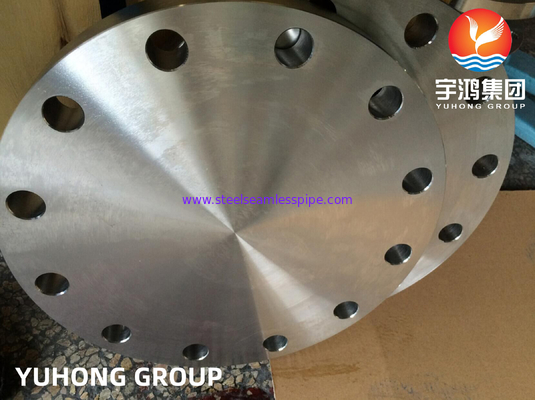

ASTM A182 F317/317L 1.4449/1.4438 Flange de aço inoxidável
Visão geral:
A flange cega F317/317L é um componente crucial usado principalmente em sistemas de tubulação para terminar a extremidade de um tubo, fornecendo uma vedação hermética.Fabricado a partir da liga austenítica de aço inoxidável 317 e da sua variante de baixo carbono 317L, esta flange cega oferece excelente resistência à corrosão, particularmente em ambientes hostis devido à presença de cromo, níquel e molibdênio em sua composição.Esta maior resistência à corrosão torna-o ideal para processamento químico, aplicações petroquímicas e outras indústrias que envolvem meios agressivos.
As características de concepção da flange cega permitem-lhe resistir a altas pressões e temperaturas, garantindo a integridade estrutural em condições exigentes.Estas flanges cumprem as normas do sector, tais como ASME/ANSI, que determinam as dimensões, os valores de pressão e as especificações dos materiais, garantindo a compatibilidade e a segurança para várias aplicações.
A instalação de uma flange cega é simples, exigindo o uso de parafusos e juntas para garantir uma vedação à prova de vazamento.A sua ausência de abertura central elimina o risco de libertação de pressão na extremidade fechada, tornando-se uma escolha adequada para isolar secções de tubulação para manutenção ou durante modificações do sistema.
Além disso, as flanges fechadas F317/317L estão disponíveis em várias classificações com base na sua pressão nominal (como 150, 300, 600 e 1500 lbs),permitindo flexibilidade aos engenheiros e designers na seleção de componentes para os seus sistemasAs flanges podem ser fabricadas em diferentes tamanhos e configurações de face, incluindo face levantada, face plana e articulação de tipo anel, acomodando várias necessidades de instalação.
Especificações:
| Padrão |
A norma ASTM A182/ASME SA182 |
| Materiais |
F317/317L; 1.4449/1.4438 |
| Tipo |
Flanco Cego |
| Face da flange |
Rosto levantado/Rosto plano/articular de anel |
| Tamanho |
1/2"-48" ((DN15-DN1200) ou tamanho personalizado |
| Espessura |
SCH10S-XXS |
| Embalagem |
Caixa/paleta de madeira compensada |
| Certificado de ensaio do moinho |
EN10204 3.1/EN10204 3.2 |
Composição química:
|
Grau
|
C
|
- Não
|
P
|
S
|
Sim
|
Não.
|
Cr
|
Mo.
|
|
F317
|
0.08 máximo
|
2.00 no máximo
|
0.045 no máximo
|
0.03 no máximo
|
1.00 no máximo
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
|
F317L
|
0.03 no máximo
|
2.00 no máximo
|
0.045 no máximo
|
0.03 no máximo
|
1.00 no máximo
|
11.0-15.0
|
18.0-20.0
|
3.0-4.0
|
Propriedades mecânicas:
|
Grau
|
Resistência à tração
Min, ksi [MPa]
|
Força de rendimento
Min, ksi [MPa]
|
Prolongamento em 2 pulgadas.
[50 mm] ou 4D,
Min, %
|
Redução de
Área, min, %
|
|
F317
|
75 [515]
|
30 [205]
|
30
|
50
|
|
F317L
|
70 [485]
|
25 [170]
|
30
|
50
|
Aplicação:
1Processamento químico: A flange cega 317/317L é amplamente utilizada em plantas químicas para manusear substâncias corrosivas, ácidos e solventes.Oferece excelente resistência a uma ampla gama de produtos químicos corrosivos, tornando-o adequado para aplicações como reatores químicos, tanques de armazenamento e oleodutos.
2Indústria petroquímica: na indústria petroquímica, a flange cega 317/317L encontra aplicação em refinarias, plataformas offshore e instalações de processamento de petróleo e gás.É utilizado em gasodutos, trocadores de calor e equipamentos expostos a ambientes corrosivos e a altas temperaturas.
3- Farmácia e Biotecnologia: A flange cega 317/317L é utilizada nas indústrias farmacêutica e biotecnológica que exigem equipamentos estéreis e resistentes à corrosão.É utilizado em processos como a fabricação de medicamentos, biorreatores e sistemas de processamento estéreis.
4- Alimentos e bebidas: a indústria de alimentos e bebidas depende da flange cega 317/317L pela sua resistência à corrosão e propriedades sanitárias.e sistemas de tubulação para a produção de alimentos, bebidas e produtos lácteos.
5Geração de energia: nas centrais eléctricas, em especial aquelas que utilizam combustíveis fósseis, a flange cega 317/317L é utilizada pela sua resistência a ambientes de alta temperatura e gases de combustão corrosivos.Pode ser encontrado em sistemas de caldeiras, turbinas a gás e trocadores de calor.
6. Instalações de dessalinização: A flange cega 317/317L é adequada para instalações de dessalinização onde resiste às duras condições de ambientes de água salgada e altos níveis de cloreto.É utilizado em sistemas de tubulação, bombas e equipamentos envolvidos no processo de dessalinização.
