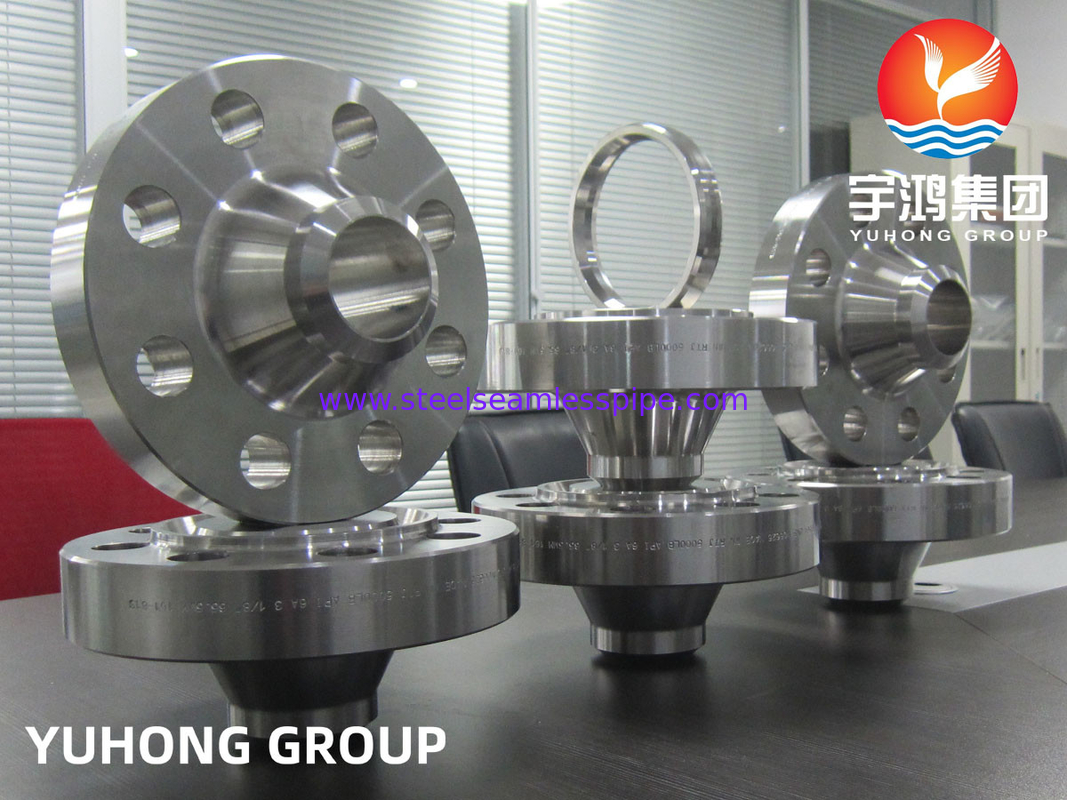

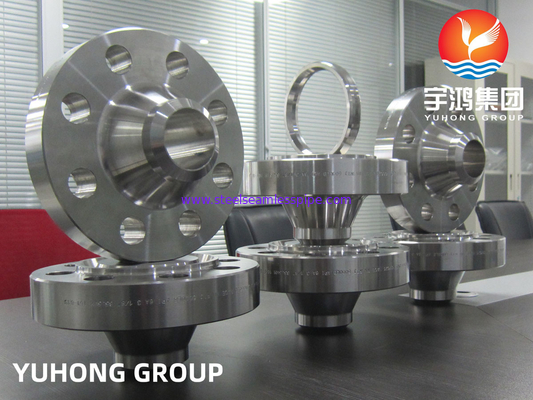

ASTM B564 Inconel 625/UNS N06625/DIN 2.4856 Flange de pescoço de solda
Visão geral:
As flanges de pescoço de soldagem Inconel 625 são componentes críticos em aplicações de alto desempenho, particularmente em indústrias como aeroespacial, processamento químico e petróleo e gás.Fabricados a partir de uma liga de níquel-cromo-molibdênioO Inconel 625 oferece uma resistência excepcional à oxidação, corrosão e temperaturas extremas, tornando-o ideal para ambientes adversos.
O projeto apresenta um longo pescoço cônico, proporcionando uma transição suave do tubo para a flange.Esta estrutura não só melhora o fluxo de fluidos, mas também melhora a resistência mecânica, distribuindo a tensão de forma mais uniforme, reduzindo o risco de fugas ou falhas. O pescoço de soldagem permite uma fácil fixação aos tubos, garantindo uma ligação robusta e à prova de fugas,que é crucial para manter a integridade sob condições de alta pressão.
A composição química única do Inconel 625 permite que ele resista a vários ambientes corrosivos, incluindo os que envolvem cloretos, ácido sulfúrico e água do mar.A sua excelente soldabilidade significa que estas flanges podem ser facilmente fabricadas e ligadas a outros componentes sem comprometer a resistência ou a resistência à corrosão.
Em termos de especificações, as flanges Inconel 625 estão disponíveis em vários tamanhos e classificações de pressão, aderindo a padrões como ANSI, ASME e ASTM.Incluindo o liso e o ásperoAs propriedades mecânicas do Inconel 625, incluindo a sua elevada resistência à tração e à fadiga,facilitar a utilização em aplicações a altas temperaturas até cerca de 1800°F (982°C).
Do ponto de vista da manutenção, o uso de flanges de pescoço de soldagem Inconel 625 pode minimizar o tempo de inatividade devido à sua durabilidade e resistência ao desgaste.Estas flanges são frequentemente utilizadas em conjunto com outros componentes de alto desempenho, formando um sistema fiável que satisfaz as exigências rigorosas dos projetos de engenharia modernos.
Especificações:
| Padrão |
ASTM B564; ASME SB564 |
| Notas |
Inconel 625/UNS N06625 |
| Tipo |
Flange de pescoço de soldadura |
| Tamanho |
DN15-DN1000 ou personalizado |
| Espessura da parede |
SCH5S-SCH.XXS |
| Classe |
150#; 300#; 400#; 600#; 900#; 1500#; 2500# |
| Face da flange |
Cara elevada; cara plana; articulação tipo anel |
| Embalagem |
Caixa/paleta de madeira compensada |
Composição química:
|
Grau
|
Não. |
Fe |
- Não |
C |
Sim |
S |
Cr |
Al |
Ti |
Nb+Ta |
Mo. |
P |
| N.o UNS 06625 |
58.0 min. |
5.0 no máximo. |
0.5 no máximo. |
0.10 no máximo. |
0.5 no máximo. |
0.015 no máximo. |
20.0-23.0 |
0.4 no máximo. |
0.4 no máximo |
3.15-4.15 |
8.0-10.0 |
0.015 no máximo. |
Propriedades mecânicas:
| Grau |
Espessura máxima da secção,
em. (mm) |
Resistência à tração
Min, MPa
|
Força de rendimento
Min, MPa |
Prolongamento em 2 pulgadas.
ou 50 mm, min (%) |
| N.o UNS 06625 |
·até 4 (102), incl.
·Avançado de 4B (102) a 10 (254), incl. |
·827
·758
|
·414
·345
|
·30
·25
|
Aplicação:
1Aeroespacial: Usado em motores a jato e componentes de turbinas devido à sua capacidade de resistir a temperaturas extremas.
2Processamento químico: Ideal para o manuseamento de substâncias corrosivas, especialmente em processos que envolvam ácidos ou ambientes salinos.
3Engenharia Marítima: Frequentemente empregada em plataformas petrolíferas offshore e submarinos devido à superior resistência à corrosão por água salgada.
4Geração de energia: Útil em centrais nucleares e sistemas de recuperação de calor residual devido à sua integridade estrutural a altas temperaturas.
5- Farmacêuticos: confiável pela sua biocompatibilidade e resistência à contaminação, tornando-o adequado para ambientes estéreis.
6Óleo e Gás: Frequentemente utilizado em tubulações e flanges de válvulas onde a resistência a ambientes corrosivos e alta pressão é crucial.
7Aplicações criogénicas: Eficaz na gestão de temperaturas muito baixas para armazenamento e transporte de gases liquefeitos.
