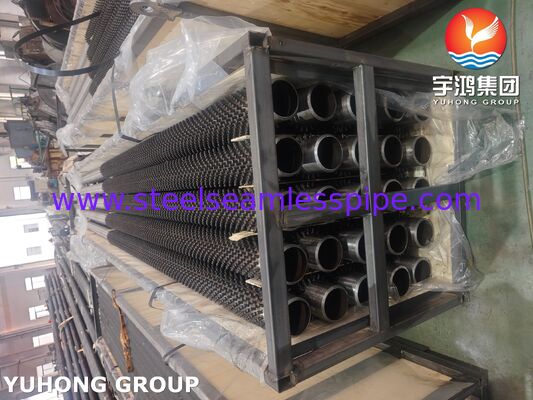

Tubos com Pontos para Economizadores – Aço Liga ASTM A335 P5

Tubos com studs ASTM A335 P5 para economizadores são componentes de transferência de calor projetados para sistemas de caldeiras de alta temperatura, equipamentos industriais de recuperação de calor residual e outras aplicações térmicas exigentes. Fabricados com aço liga de cromo-molibdênio 5Cr-0.5Mo, esses tubos combinam resistência em alta temperatura, resistência à oxidação e desempenho confiável em ambientes operacionais projetados adequadamente.

Tubos com studs apresentam studs de metal maciço soldados na superfície externa do tubo base. Os studs aumentam a área de superfície efetiva de transferência de calor e promovem a troca de calor entre a parede do tubo e o fluxo de gás circundante. Eles são particularmente úteis em aplicações onde a transferência de calor do lado do gás é limitada ou onde tubos com aletas convencionais podem ser menos adequados devido a cinzas, poeira ou outras condições de processo desafiadoras.

ASTM A335 P5 é uma classe de aço liga de cromo-molibdênio comumente associada a serviço de pressão em alta temperatura. Sua composição de liga fornece resistência útil à oxidação em alta temperatura e desempenho térmico aprimorado em comparação com aço carbono comum, sujeito às condições operacionais reais e ao ambiente de corrosão.

Nossos tubos com studs podem ser fabricados de acordo com desenhos do cliente e especificações de projeto, com dimensões de tubo personalizadas, geometria de stud, procedimentos de soldagem e acabamentos de superfície para atender aos requisitos de economizadores industriais e sistemas de recuperação de calor.

• Aço liga de alta temperatura: Tubos base ASTM A335 P5 são adequados para aplicações em alta temperatura devidamente projetadas.

• Superfície de transferência de calor aprimorada: Studs soldados aumentam a área de superfície externa disponível para troca de calor do lado do gás.

• Fixação robusta do stud: A soldagem de studs é selecionada de acordo com a integridade mecânica necessária, condições de serviço e procedimentos de soldagem aplicáveis.

• Flexibilidade de aplicação: Diâmetro do stud, altura, espaçamento, arranjo e comprimento do tubo podem ser personalizados.

• Fabricação industrial: A produção pode ser coordenada com tolerâncias dimensionais especificadas, requisitos de inspeção e documentação do projeto.

• Engenharia personalizada: Configurações adequadas podem ser desenvolvidas para novas instalações, equipamentos de reposição e atualizações de sistemas de recuperação de calor.

Tubos com studs podem ser incorporados em projetos de economizadores para recuperar calor sensível de gases de combustão e transferi-lo para água de alimentação da caldeira ou outro fluido de trabalho designado. O arranjo final depende do projeto da caldeira, perfil de temperatura e queda de pressão permitida do lado do gás.

Em fornos industriais, sistemas de combustão e plantas de aquecimento de processo, tubos com studs podem ajudar a recuperar energia térmica de gases de exaustão que, de outra forma, seriam descarregados.

Conjuntos de tubos com studs devidamente projetados podem ser usados em seções de recuperação de calor de caldeiras selecionadas onde aço liga de alta temperatura e uma superfície externa mecanicamente robusta são necessários.

Equipamentos de recuperação de calor em refinarias e plantas petroquímicas podem usar tubos com studs de aço liga onde a temperatura do processo, pressão e condições de corrosão justificam a seleção do material.

Outras aplicações potenciais incluem oxidadores térmicos especializados, seções de recuperação de calor de aquecedores a fogo e sistemas de resfriamento de gás industrial, sujeitos a avaliação de engenharia detalhada.

As seguintes são faixas de fabricação representativas, em vez de dimensões obrigatórias especificadas pela ASTM A335. A disponibilidade real, tolerâncias e adequação do projeto devem ser confirmadas em relação aos requisitos do projeto.

Importante: Estas dimensões são faixas indicativas de fabricação do produto, não requisitos universais da ASTM. O material do stud, o projeto da solda, o método de fixação e as tolerâncias dimensionais devem ser acordados antes da produção.

ASTM A335 P5 é um aço liga de cromo-molibdênio. A tabela a seguir apresenta os limites de composição comumente especificados para a Classe P5, sujeitos à confirmação em relação à edição padrão vigente e ao certificado do material.

O teor de cromo contribui para a resistência à oxidação em altas temperaturas, enquanto o molibdênio suporta a resistência e a resistência ao amolecimento térmico. O equilíbrio dessas propriedades torna o P5 um candidato para tubulações de pressão e equipamentos de transferência de calor de alta temperatura devidamente projetados.

A composição química deve ser verificada usando os requisitos aplicáveis da ASTM A335 e as disposições de análise de calor ou análise de produto especificadas na ordem de compra.

Os seguintes são requisitos mecânicos mínimos comumente especificados para ASTM A335 P5. Confirme a designação de classe aplicável, edição padrão, forma do produto e quaisquer requisitos adicionais do projeto antes da liberação para fabricação.

As propriedades mecânicas são estabelecidas por meio de testes do tubo base de acordo com a especificação de material aplicável. A soldagem de studs e qualquer tratamento térmico subsequente podem afetar as propriedades locais do material; portanto, a qualificação da solda e exames adicionais devem ser especificados quando exigido pelo projeto.

Tubos sem costura ASTM A335 P5 são adquiridos com o diâmetro externo, espessura da parede, comprimento e condição de material necessários. A identificação do material e a certificação são verificadas antes da fabricação.

Os tubos são cortados no comprimento especificado e as extremidades são preparadas para adequar-se à montagem e instalação downstream.

Os studs são fabricados ou selecionados de acordo com o diâmetro, altura, material e geometria especificados. A compatibilidade do material do stud é avaliada em relação à temperatura operacional, química do tubo e procedimento de soldagem.

Os studs são fixados usando um procedimento de soldagem aprovado e qualificado, apropriado para os materiais selecionados e o projeto. Os parâmetros de soldagem são controlados para atingir a qualidade de fixação necessária, limitando efeitos prejudiciais no material base.

O tratamento térmico pós-soldagem é realizado quando exigido pelo código de construção aplicável, procedimento de soldagem qualificado, requisitos de material ou especificação do projeto. O ciclo de temperatura e os registros são documentados conforme aplicável.

Os tubos acabados passam por verificações dimensionais e os exames visuais, de integridade da solda, de verificação de material e não destrutivos especificados. Os resultados são registrados de acordo com o plano de inspeção e teste.

O controle de qualidade para tubos com studs ASTM A335 P5 deve abranger tanto o tubo base sem costura quanto as fixações de stud soldadas. O escopo preciso da inspeção depende da ordem de compra, código de projeto, condições de serviço e critérios de aceitação acordados.

1. Revisão do Certificado de Material
Revisar os certificados de teste de material para classe, número de lote, composição química, resultados de testes mecânicos, condição de tratamento térmico e rastreabilidade.

2. Análise Química
Verificar a composição química usando resultados de testes de laminação certificados e, quando exigido, análise de produto independente ou teste analítico adequado.

3. Teste de Tração
Verificar a resistência à tração, limite de escoamento e alongamento de acordo com a especificação aplicável do tubo base e os métodos de teste referenciados.

4. Teste de Dureza
Realizar teste de dureza onde exigido pela especificação do material, procedimento de soldagem, requisitos de tratamento térmico ou plano de inspeção do projeto.

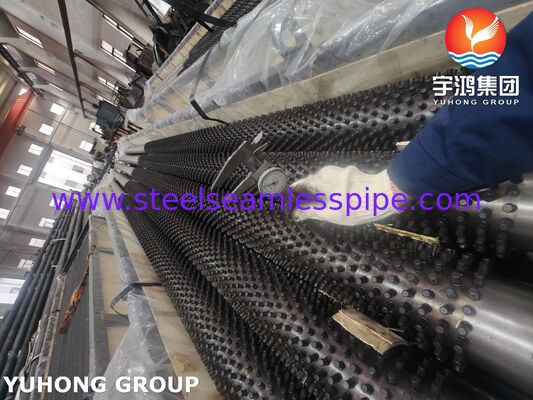

5. Inspeção Dimensional

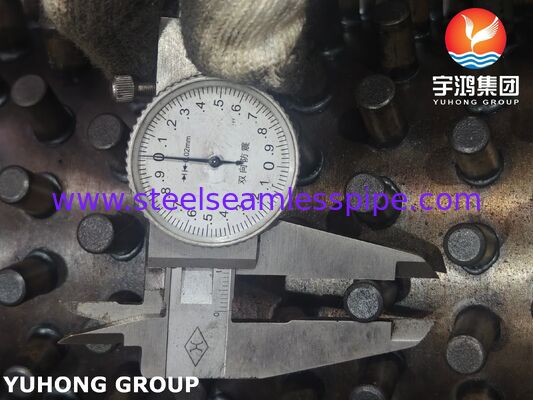

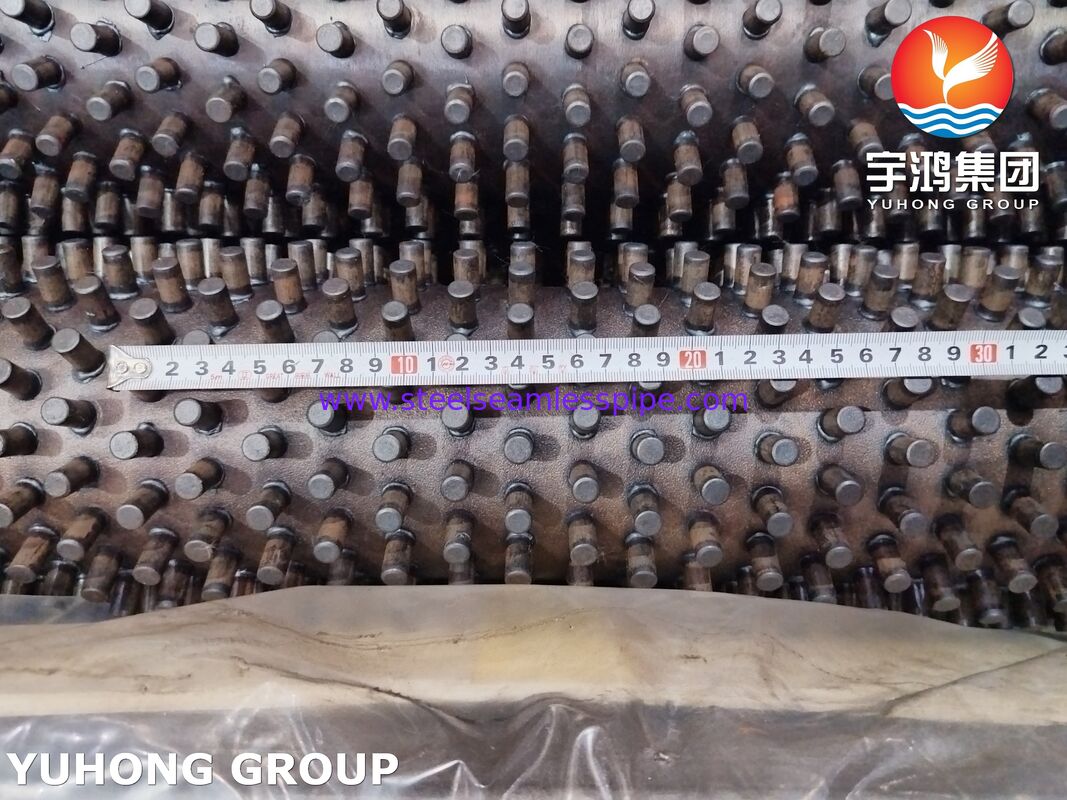

Medir o diâmetro externo do tubo, espessura da parede, comprimento, retilinidade, diâmetro do stud, altura do stud, espaçamento do stud e configuração geral em relação aos desenhos aprovados.

6. Inspeção Visual
Examinar a superfície do tubo, posicionamento do stud, aparência da solda e áreas de solda acessíveis em busca de defeitos visíveis, fixação incompleta, respingos excessivos ou condições de superfície inaceitáveis.

7. Teste de Integridade da Solda do Stud
Usar um método de exame acordado, como dobra representativa, martelo ou outros testes de fixação qualificados, quando apropriado. O método, frequência de amostragem e critérios de aceitação devem ser definidos pelo procedimento aprovado ou especificação do projeto.

8. Exame Não Destrutivo
Exame por líquido penetrante, partícula magnética, ultrassônico ou radiográfico pode ser especificado onde tecnicamente apropriado para a geometria e o tipo de defeito antecipado. Nem todo método é adequado para todas as configurações de solda de stud, e a extensão do exame exigida deve ser acordada antecipadamente.

9. Teste Hidrostático ou de Vazamento Alternativo
O tubo base é testado de acordo com os requisitos da ASTM A335 vigente ou uma alternativa expressamente permitida. Testes adicionais de um conjunto de studs concluído devem seguir a especificação de projeto e compra aplicável.

10. Verificação do Tratamento Térmico
Onde o tratamento térmico pós-soldagem for exigido, verificar o ciclo de temperatura registrado, tempo de permanência e documentação de processo aplicável.

11. Documentação Final
Fornecer os registros de inspeção e teste acordados, certificados de material, documentos de rastreabilidade e relatórios dimensionais. Registros de qualificação de procedimento de soldagem e soldador podem ser incluídos quando exigido por contrato.

• Área de transferência de calor externa aprimorada em comparação com um tubo liso semelhante.

• Potencial aprimoramento da recuperação de calor onde a convecção do lado do gás é a resistência controladora.

• Geometria de stud flexível para atender aos requisitos térmicos e mecânicos específicos do projeto.

• Opção de material base de aço liga para serviço em alta temperatura.

• Adaptabilidade a fluxos de gás selecionados com poeira ou cinzas quando o layout, espaçamento dos studs e provisões de limpeza são devidamente projetados.

• Fabricação de acordo com desenhos do cliente para equipamentos de reposição e novos.

O desempenho real de transferência de calor depende das propriedades do gás, velocidade do fluxo, passo do tubo, geometria do stud, incrustação, diferenças de temperatura e o projeto geral do trocador de calor. Tubos com studs não fornecem automaticamente desempenho superior em todos os serviços.

Focamos na fabricação orientada por especificações para aplicações industriais de transferência de calor. Cada pedido pode ser definido em torno da classe do tubo base, dimensões do tubo, arranjo do stud, procedimento de fixação, escopo de inspeção, requisitos de rastreabilidade e documentação de entrega.

Nosso planejamento de produção enfatiza:

• Rastreabilidade da classe do material e número de lote.

• Controle dimensional em relação aos desenhos aprovados.

• Procedimentos de soldagem e inspeção definidos.

• Registros de inspeção adaptados ao plano de qualidade acordado.

• Personalização para economizadores, caldeiras e sistemas industriais de recuperação de calor residual.
