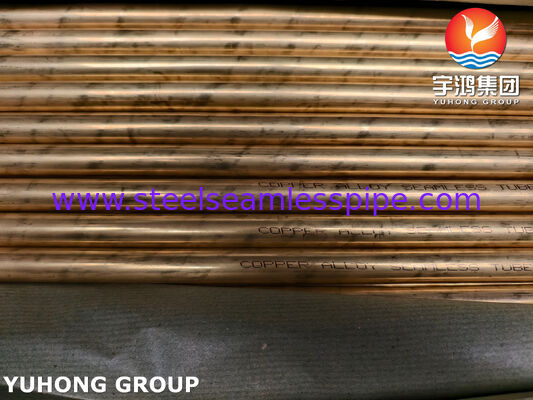

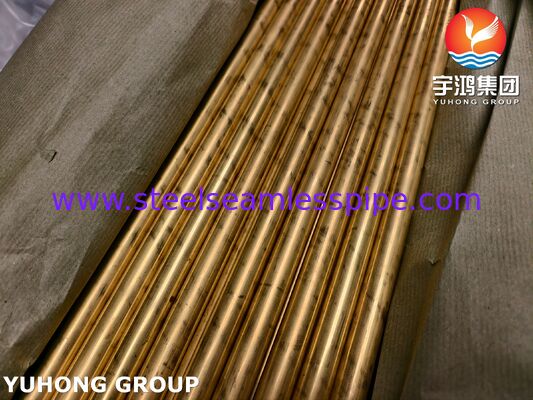

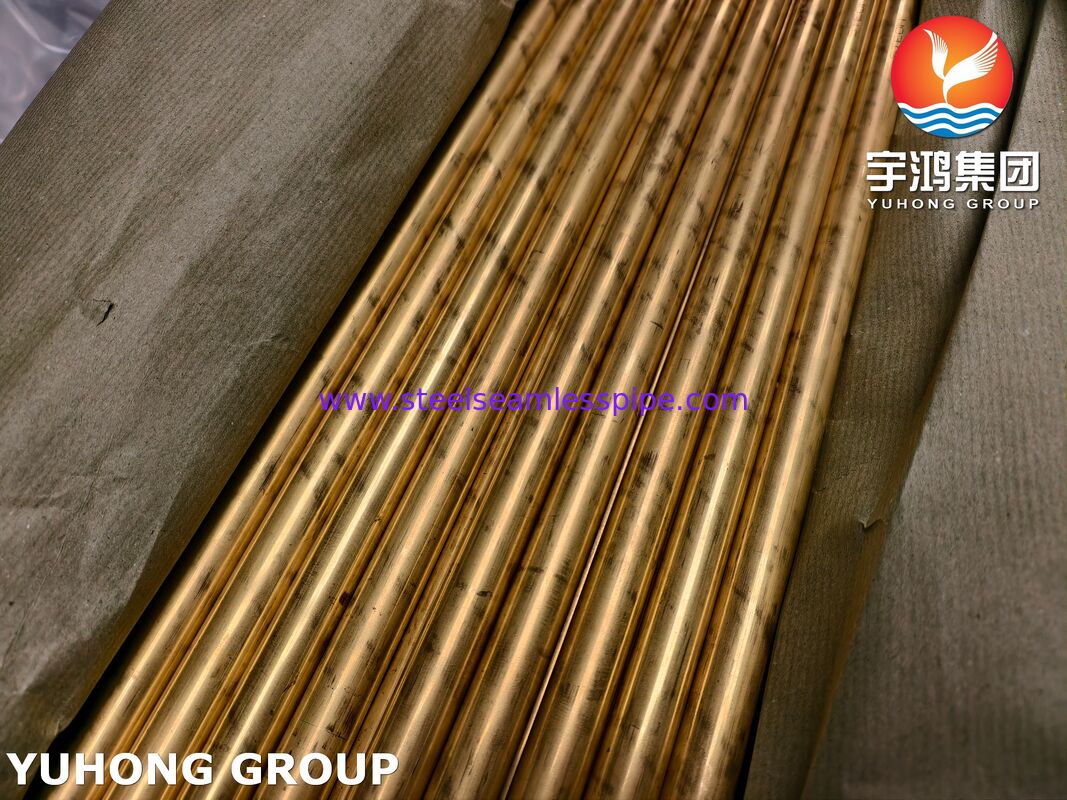

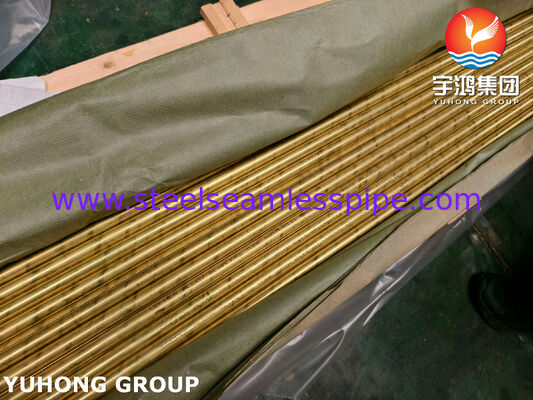

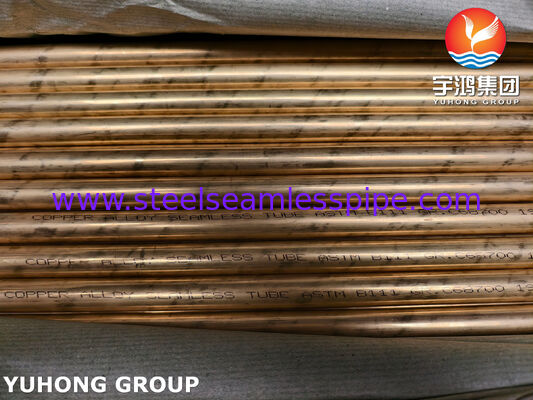

ASTM B111 C68700 Tubos sem costura de latão de alumínio para trocadores de calor e condensadores
O tubo de liga de cobre ASTM B111 C68700 é um tubo de latão de alumínio sem costura fabricado para aplicações em condensadores, evaporadores e trocadores de calor.
A UNS C68700 é classificada como:Brasão de alumínio, tipo BA liga é um material de cobre-zinco-alumínio com teor de arsénio controlado. A sua composição química especificada inclui 76,0 ‰ 79,0% de cobre, 1,8 ‰ 2,5% de alumínio e 0,02 ‰ 0.06% de arsénio, com zinco como balanço.
O tubo pode ser fornecido em diferentes temperaturas e configurações dimensionais de acordo com a ASTM B111/B111M e os requisitos do projeto.Equipamentos para o transporte de calor.
Especificações técnicas
| Ponto |
Especificações |
| Nome do produto |
C68700 Tubos sem costura de latão de alumínio |
| Padrão |
ASTM B111 / ASTM B111M |
| Equivalente à norma ASME |
ASME SB111 / SB111M quando especificado |
| S.U.N. |
C68700 |
| Tipo de liga |
Ligação de cobre-zinco-alumínio |
| Descrição comum |
Alumínio de latão tipo B |
| Tipo de tubo |
Sem costura |
| Processo de Fabricação |
Extrusão / desenho / recozimento / endireitamento, conforme aplicável |
| Diâmetro exterior |
Até 80 mm, no âmbito da norma ASTM B111; outros tamanhos por acordo |
| Espessura da parede |
De acordo com as especificações e os requisitos do projecto |
| Duração |
Lamentos retos, personalizados |
| Temperatura |
O61 Recheado, levemente, duramente ou em condições aplicáveis |
| Superfície |
Finitura do moinho / superfície limpa |
| Condição final |
Finalidade simples ou personalizada |
| Testes |
Ensaios de corrente de redemoinho, hidrostática, pneumática e mecânicos aplicáveis |
| Documentação |
CTM e documentos de inspecção |
C68700 Composição química
A composição química do C68700 é controlada de acordo com os requisitos ASTM B111 aplicáveis.
| Elementos |
Requisito ASTM B111 C68700 |
| Cobre (Cu) |
760,0 ¢ 79,0% |
| Alumínio (Al) |
10,8 ∼ 2,5% |
| Arsénio (As) |
00,02 ‰ 0,06% |
| Ferro (Fe) |
≤ 0,06% |
| Chumbo (Pb) |
≤ 0,07% |
| Zinc (Zn) |
Balance. |
Propriedades mecânicas
As propriedades mecânicas dependem do temperamento especificado.
ParaC68700 O61 tubo aquecidoOs requisitos mínimos da norma ASTM B111 comumente referidos incluem:
| Imóveis |
O61 Requisito de recozimento |
| Resistência à tração |
≥ 345 MPa |
| Força de rendimento |
≥ 125 MPa |
| Dureza |
De acordo com os requisitos de temperamento ASTM B111 |
Processo de Fabricação
Os tubos sem costura de liga de cobre C68700 são fabricados através de um processo de produção de tubos controlado.
1- Preparação de bilhetes.
O material de liga de cobre é preparado de acordo com os requisitos especificados de composição química e de identificação térmica C68700.
2Extrusão e piercing
O billete é processado para formar um tubo oco adequado para operações de extração subsequentes.
3Desenho a frio
O desenho a frio é utilizado para obter o diâmetro exterior, a espessura da parede e as tolerâncias dimensionais exigidos.
4Tratamento térmico
O recozimento ou outro tratamento térmico aplicável é efectuado de acordo com a temperatura especificada e os requisitos da norma ASTM B111.
5- Alinhamento e corte
Os tubos são endireitados e cortados ao comprimento necessário.
6Inspecção final
Os ensaios dimensionais, de superfície e os ensaios mecânicos e não destrutivos aplicáveis são realizados antes da expedição.
Dimensões do tubo
Os tubos de latão de alumínio C68700 podem ser fornecidos em várias combinações de diâmetro exterior e espessura da parede.
As informações típicas sobre encomendas incluem:
-
Diâmetro exterior
-
Espessura da parede
-
Comprimento do tubo
-
Temperatura
-
Tolerâncias de dimensão
-
Condição final
-
Condição da superfície
-
Requisitos de ensaio
Para os projetos de condensadores e trocadores de calor, as dimensões dos tubos podem ser fabricadas de acordo com o desenho da folha do tubo do cliente, especificação do equipamento ou programa de tubos.
Tratamento térmico e temperatura
ASTM B111/B111M especifica várias condições de tubo, incluindo:
-
Arrebatados
-
Luz desenhada
-
Duração
-
Duração:
O temperamento selecionado afeta as propriedades mecânicas e as características de formação do tubo.
Para aplicações que envolvam expansão de tubos, curvatura ou instalação de tubos em folhas, a temperatura adequada deve ser confirmada durante a fase de engenharia.
Ensaios e controlo da qualidade
O controlo de qualidade pode ser efectuado de acordo com a norma ASTM B111/B111M e com os requisitos de aquisição do cliente.
Inspecção química
Ensaios mecânicos
Ensaios de tubos
Os ensaios ASTM B111 aplicáveis podem incluir:
A ASTM B111/B111M-24 identifica especificamente os ensaios de expansão, achatamento e tensão residual, juntamente com os ensaios de turbilhão, hidrostática e pneumática, no âmbito dos seus requisitos de produto.
Inspecção dimensional
A inspecção pode incluir:
-
Diâmetro exterior
-
Espessura da parede
-
Duração
-
Direcção
-
Oval
-
Condição final
-
Condição da superfície
Aplicações
Condensadores de superfície
Os tubos sem costura C68700 são especificados para aplicações de tubos de condensação abrangidos pela norma ASTM B111.
Intercambiadores de calor
Os tubos podem ser utilizados como tubos de transferência de calor em trocadores de calor de tubos e conchas, onde o latão de alumínio C68700 é especificado.
Evaporadores
A ASTM B111 inclui aplicações de evaporadores no seu âmbito de aplicação para tubos sem costura de cobre e liga de cobre.
Equipamento de refrigeração industrial
Os equipamentos típicos podem incluir:
-
Condensadores de superfície
-
Máquinas e aparelhos para a produção de calor
-
Evaporadores
-
Frigoríficos industriais
-
Equipamento de transferência de calor para geração de energia
-
Equipamento de refrigeração marítima e de processo
