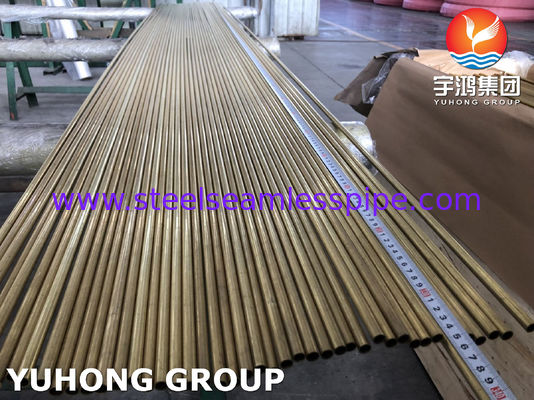

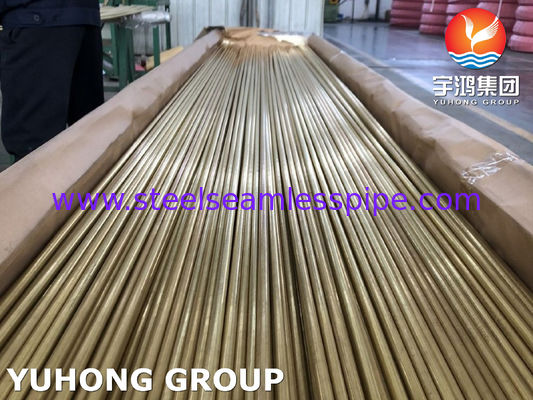

Tubo de Liga de Cobre Sem Costura DIN 17660 CuZn20Al2 F39 para Trocador de Calor

Visão Geral do Produto

O tubo de liga de cobre sem costura DIN 17660 CuZn20Al2 F39 é um tubo de latão de alumínio fabricado para trocadores de calor, condensadores e outras aplicações industriais de transferência de calor.

CuZn20Al2 é uma liga de cobre-zinco-alumínio. A designação F39 identifica uma condição de material especificada com requisitos mecânicos definidos. O produto é fornecido como tubo redondo sem costura e pode ser fabricado em diâmetros externos, espessuras de parede e comprimentos personalizados de acordo com os requisitos do projeto.

O tubo é adequado para equipamentos onde tubos de liga de cobre são especificados para serviço de transferência de calor, incluindo condensadores, trocadores de calor e sistemas evaporadores.

Para projetos que exigem uma designação de material europeia exata, o padrão aplicável, o grau do material, o temperamento e a forma do produto devem ser confirmados em relação à especificação de compra e ao certificado do material.

Especificações Técnicas

As informações existentes do produto listam CuZn20Al2 F39 como um tubo de liga de cobre sem costura e fornecem dimensões personalizadas para aplicações industriais de trocadores de calor.

Designação do Material

CuZn20Al2

CuZn20Al2 pertence à família de ligas de cobre-zinco com alumínio como elemento de liga.

As informações de produto disponíveis identificam a liga com aproximadamente:

• Cobre: 76,0–79,0%

• Alumínio: 1,8–2,5%

• Zinco: Balance

• Chumbo e ferro controlados de acordo com a especificação aplicável

A composição química exata deve ser verificada em relação à edição aplicável da DIN 17660 e ao certificado de teste do material para o lote fornecido.

Identificação Importante do Material

CuZn20Al2 não deve ser descrito como CW509L.

CW509L é a designação europeia para CuZn40, com cobre aproximadamente 59,5–61,5% e zinco como balance. É um grau de latão diferente de CuZn20Al2.

Portanto, a página do produto não deve usar:

CuZn20Al2 / CW509L

como designações de material intercambiáveis.

Se o MTC do cliente especificar de fato CW509L / CuZn40, então isso deve ser tratado como uma página de produto diferente.

Composição Química

Para o material CuZn20Al2 listado nos dados do produto existentes:

A análise exata do lote deve ser relatada de acordo com o padrão de material aplicável e a ordem de compra.

Propriedades Mecânicas – F39

Os dados técnicos existentes para CuZn20Al2 F39 especificam:

Esses valores devem ser retidos apenas quando o material fornecido e a edição aplicável do padrão confirmarem a condição F39. O MTC deve governar para cada lote de produção.

Processo de Fabricação

O tubo CuZn20Al2 F39 pode ser fabricado através de um processo de produção controlado de tubos de liga de cobre sem costura:

1. Preparação da matéria-prima da liga de cobre

2. Inspeção do tarugo e identificação do lote

3. Extrusão a quente ou perfuração

4. Laminação a frio

5. Tratamento térmico intermediário, quando necessário

6. Dimensionamento final

7. Endireitamento

8. Corte

9. Limpeza da superfície

10. Testes não destrutivos

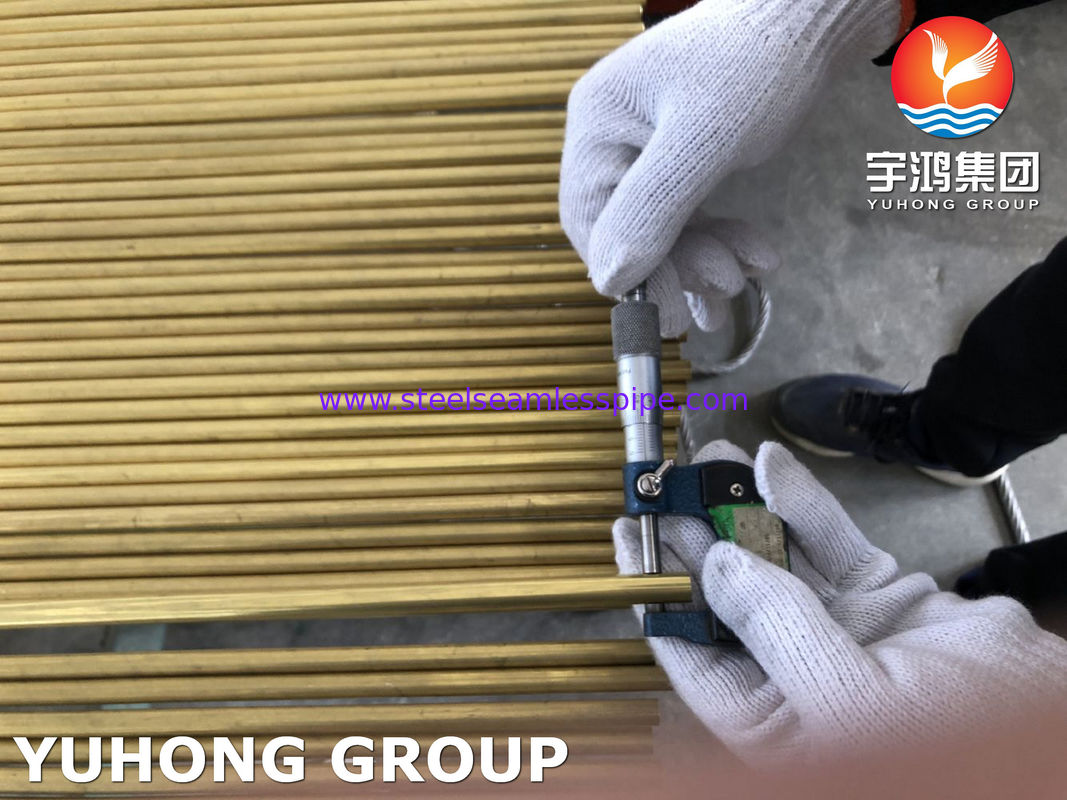

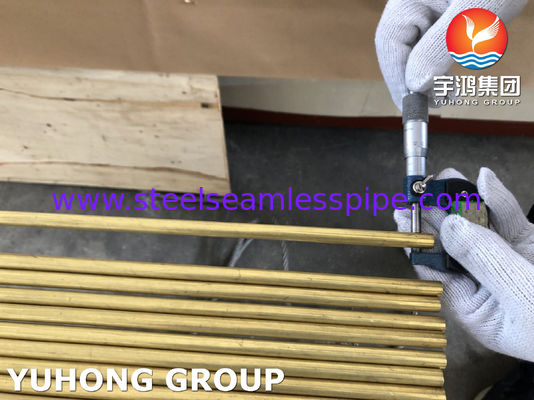

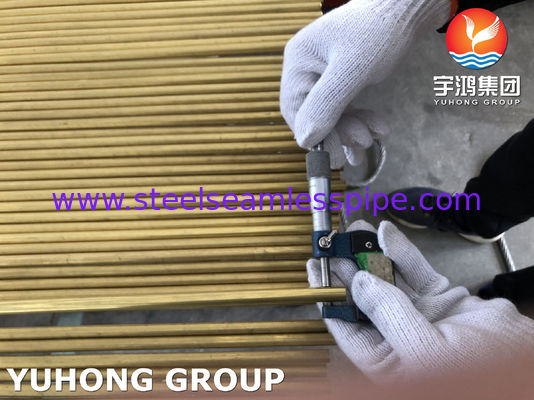

11. Inspeção dimensional

12. Marcação e embalagem final

A rota de produção real depende das dimensões do tubo especificadas, do temperamento e dos requisitos técnicos aplicáveis.

Dimensões do Tubo

As dimensões disponíveis podem ser personalizadas de acordo com os requisitos do cliente.

As informações típicas do pedido incluem:

• Diâmetro externo

• Espessura da parede

• Comprimento do tubo

• Tolerâncias dimensionais

• Condição da superfície

• Condição da extremidade

• Condição do material

• Requisitos de teste

Para aplicações de trocadores de calor, as dimensões do tubo podem ser coordenadas com o diâmetro do furo da placa de tubo, o passo do tubo e os requisitos de expansão do tubo.

Acabamento da Superfície

As condições de superfície disponíveis podem incluir:

• Acabamento de fábrica

• Superfície limpa

• Superfície polida

• Acabamento brilhante, quando especificado

A condição de superfície necessária deve ser declarada na ordem de compra quando um acabamento específico for necessário.

Testes Não Destrutivos

O teste de corrente de Foucault pode ser aplicado a tubos de liga de cobre sem costura de acordo com a especificação do produto aplicável e os requisitos de compra.

Testes adicionais podem incluir:

• Teste de Corrente de Foucault

• Teste Hidrostático

• Teste Pneumático

• Inspeção Dimensional

• Inspeção de Superfície

O método de teste exato deve ser especificado de acordo com o padrão aplicável e os requisitos do cliente.

Aplicações em Trocadores de Calor

Tubos sem costura CuZn20Al2 F39 podem ser usados em equipamentos como:

• Trocadores de calor casco-tubo

• Condensadores de superfície

• Condensadores industriais

• Evaporadores

• Resfriadores de óleo

• Sistemas de água de resfriamento

• Sistemas de condensadores de vapor

• Equipamentos de resfriamento relacionados a turbinas

As informações do produto existentes identificam especificamente trocadores de calor, evaporadores, condensadores, condensadores de vapor de gaxeta, ejetores de vapor e resfriadores de óleo de turbina entre as aplicações.

Aplicações em Tubos de Condensador

Tubos de liga de cobre são amplamente utilizados como tubos de transferência de calor em equipamentos de condensador.

Para um projeto específico de condensador, a seleção do material deve considerar:

• Química da água de resfriamento

• Temperatura

• Velocidade de fluxo

• Ambiente do lado do tubo

• Material da placa de tubo

• Método de junção tubo-placa de tubo

• Requisitos de projeto

Uma declaração genérica de resistência à corrosão não deve substituir a seleção de material específica da aplicação.

Instalação Tubo-Placa de Tubo

Para aplicações em trocadores de calor e condensadores, o diâmetro externo e a espessura da parede do tubo devem ser compatíveis com o projeto da placa de tubo.

Dependendo do projeto do equipamento, o tubo pode ser instalado por:

• Expansão mecânica

• Laminação de tubo

• Outros métodos de junção tubo-placa de tubo especificados pelo projetista do equipamento

A condição do material selecionado deve ser considerada ao projetar o processo de expansão do tubo.
