ASTM B366 UNS N10276 / WPHC276 Conexão de Tubulação Cotovelo de Raio Longo de 45 Graus Hastelloy C276

Conexões de Tubulação em Hastelloy C276 ASTM B366 UNS N10276 / WPHC276 Cotovelo LR de 45 Graus

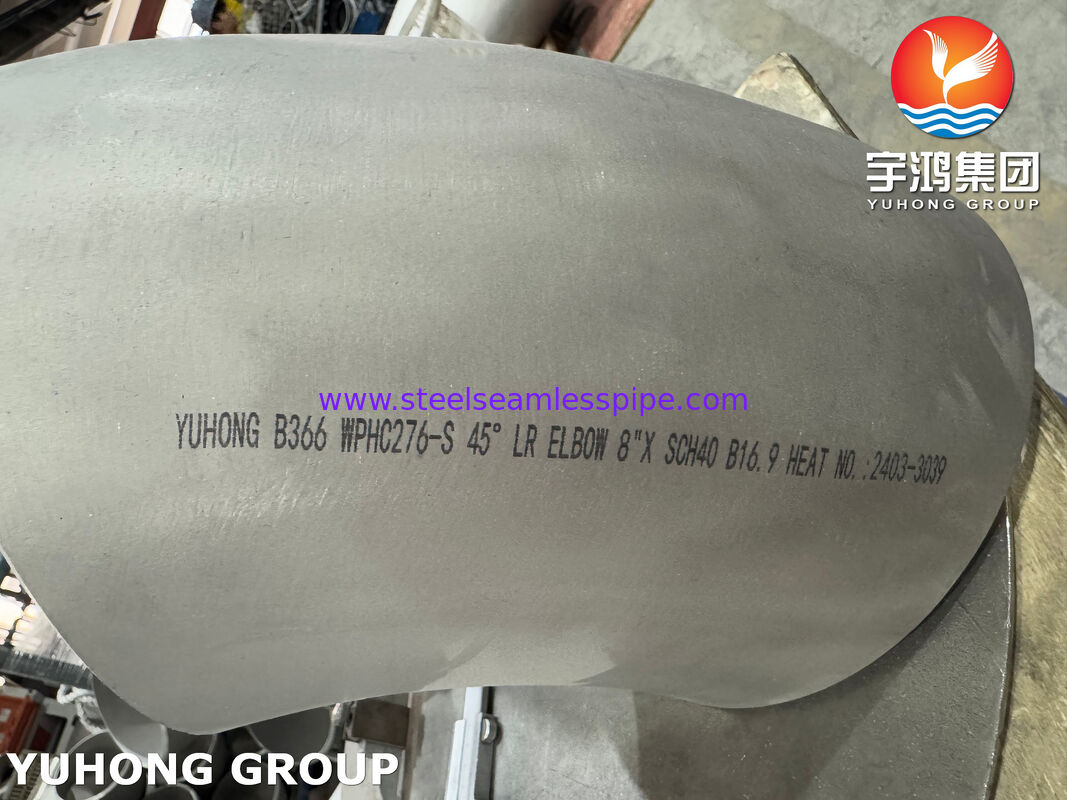

Cotovelo de Raio Longo (LR) de 45° em Hastelloy C276 ASTM B366 UNS N10276 / WPHC276 é uma conexão de tubulação forjada em liga de níquel, fabricada industrialmente, usada para alterar permanentemente a direção do fluxo em um sistema de tubulação em 45 graus.

É fabricado, testado e certificado em estrita conformidade com a norma ASTM B366 – a especificação padrão que abrange conexões forjadas de liga de alto teor de níquel para aplicações em tubulações sob pressão. A conexão é fabricada a partir do UNS N10276 (comumente conhecido pelo nome comercial Hastelloy C276), que é uma liga de Níquel-Cromo-Molibdênio (Ni-Cr-Mo) com uma adição significativa de Tungstênio (W). A designação de grau WPHC276 é o código específico ASTM/ASME atribuído a conexões forjadas feitas a partir desta liga específica, identificando sua composição química e requisitos de propriedades mecânicas.

Propriedades do Material (Por que C276?)

Para entender seu uso, você deve conhecer seus principais pontos fortes:

• Excepcional Resistência à Corrosão: Resiste a pites, corrosão por frestas e corrosão sob tensão (SCC) em ambientes oxidantes e redutores.

• Resistência a Cloretos: Altamente imune a ataques localizados em água do mar e salmoura com alto teor de cloretos.

• Soldabilidade: Não sofre sensitização (precipitação de carbetos nos contornos de grão) durante a soldagem, o que significa que pode ser utilizado na condição "como soldado" (as-welded) sem tratamento térmico pós-soldagem (PWHT).

• Estabilidade Térmica: Resiste à formação de fases intermetálicas prejudiciais (fase sigma) durante exposições a altas temperaturas.


Graus Equivalentes de Conexões de Tubulação Cotovelo LR de 45 Graus em Hastelloy C276 ASTM B366 UNS N10276 / WPHC276



Propriedades Mecânicas de Conexões de Tubulação Cotovelo LR de 45 Graus em Hastelloy C276 ASTM B366 UNS N10276 / WPHC276



Composição Química de de Conexões de Tubulação Cotovelo LR de 45 Graus em Hastelloy C276 ASTM B366 UNS N10276 / WPHC276


Considerações Importantes

• Custo: As conexões em Liga C276 são significativamente mais caras do que as conexões de aço inoxidável padrão devido ao alto teor de níquel, molibdênio e cromo.

• Falsificações/Erros de Identificação: Certifique-se de que a certificação do material (Certificado de Teste de Usina - MTC) seja fornecida, rastreável até o número de corrida/lote. O teste de Identificação Positiva de Material (PMI) no local é uma prática comum de verificação.

• Usinagem e Soldagem: Requer procedimentos especializados. A soldagem deve utilizar metal de adição correspondente ou superligado (por exemplo, ERNiCrMo-4).

• Graus Alternativos: Para condições oxidantes ainda mais severas ou temperaturas mais elevadas, graus como C22 (UNS N06022) ou C2000 (UNS N06200) podem ser considerados.



Aplicações

• Processamento Químico: Manuseio de ácido sulfúrico concentrado, ácido clorídrico, ácido acético e ácido fosfórico. Utilizado em reatores, colunas de destilação e tubulações de trocadores de calor.

• Dessulfurização de Gases de Combustão (FGD): Em usinas termelétricas a carvão, utilizado em sistemas de lavadores de gases para manusear condensados altamente ácidos e lamas ricas em cloretos a temperaturas moderadas.

• Indústria de Celulose e Papel: Usado em plantas de branqueamento no manuseio de dióxido de cloro (ClO₂) e hipoclorito de sódio.

• Produtos Farmacêuticos e Química Fina: Onde a pureza do produto é crítica e a contaminação por íons metálicos de ligas inferiores é inaceitável.

• Processamento de Combustível Nuclear: Resistente a sais de fluoreto e cloreto radioativos.

• Offshore / Água do Mar: Utilizado em sistemas de tubulação de salmoura e circuitos de resfriamento com água do mar onde a corrosão por frestas sob bioincrustação é um risco severo.
