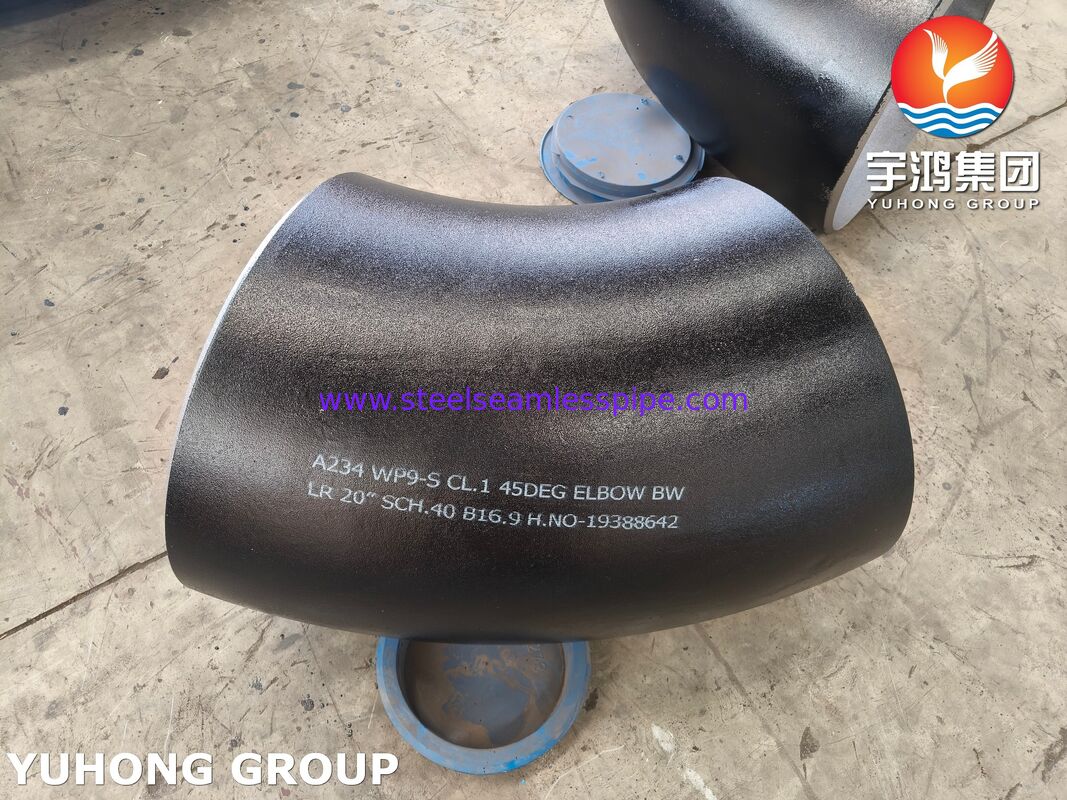

B16.9 ASTM A234 WP9 Conexões de Solda de Topo SA234 WP9 CL1 Aço Liga Cotovelo LR de 45 Graus

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	API , ABS, DNV, GL , LR, NK.
Número do modelo:	ASTM A234 WP9 CL1/CL3 Aço ligado 180o Cotovelo

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 unidade
Detalhes da embalagem:	Caixa ou palete de Plwood
Tempo de entrega:	7 dias
Termos de pagamento:	L/C, T/T

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (350)

Tubo sem emenda de aço inoxidável (347)

Tubulação de aço inoxidável frente e verso (137)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (172)

Tubos de barbatanas (749)

Trocador de calor (41)

tubo do permutador de calor (479)

Pacote de tubos de trocador de calor (55)

Permutador de calor Tubesheet (130)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (62)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (275)

Tubo da liga de níquel (110)

Tubo da liga de cobre (258)

Tubo do aço de liga (223)

Tubo do titânio (22)

tubo recozido brilhante (166)

Tubo de caldeira (163)

encaixe de aço (881)

Flange de aço (682)

Outros (412)

Partes de revestimento (9)

Descrição de produto detalhada

Nome do produto:	Acero ligado Cotovelo de cauda	Especificação:	A norma ASTM A234, a norma ASME SA234
Padrão de dimensões:	ASME/ANSI B16.9	Material:	WP9
Temperamento:	CL1, CL3	OD:	1/8" N.B. a 48" N.B.
Wt:	Programação 10s - programação XXS	Raio de curvatura:	R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou Personalizado
Tipo:	Cotovelo de 45 graus
Destacar:	Cotovelo de aço ligado ASTM A234 WP9 , conexões de solda de topo B16.9 45 graus , cotovelo SA234 WP9 CL1 LR

ANSI B16.9 ASTM A234 WP9 CL1 Aço Liga 45 DEG. LR Cotovelo Solda de Topo Conexões de Tubulação

ASME/ANSI B16.9 ASTM A234 WP9 CL1 Aço Liga Cotovelo LR 45° é um componente de tubulação crítico e de alta integridade que combina a resistência à ruptura por fluência do aço 9Cr-1Mo com os benefícios de baixa queda de pressão de uma curva de raio longo, tudo entregue em estado totalmente recozido para desempenho ideal em ambientes severos e de alta temperatura. Classe 1 (CL1): Isso especifica a condição de tratamento térmico. Para WP9, CL1 exige que a conexão seja fornecida na condição totalmente recozida ou recozida isotermicamente. Isso fornece uma microestrutura estável (ferrítica) com ductilidade e resistência à fluência ideais em temperaturas elevadas. (Nota: CL3 existe para condições temperadas e revenidas, mas CL1 é preferível para serviço contínuo de fluência em alta temperatura).

Composição Química de ASTM A234 WP9 Conexões de Solda de Topo SA234 WP9 CL1 Aço Liga Cotovelo LR 45 Graus

Grau	Composição, %
Grau	C	Mn	P	S	Si	Cr	Mo
WP1	0.28 máx.	0.30-0.90	0.045	0.045	0.10-0.50	…	0.44-0.65
WP12 CL1, WP12 CL2	0.05-0.20	0.30-0.80	0.045	0.045	0.60 máx.	0.80-1.25	0.44-0.65
WP11 CL1,	0.05-0.15	0.30-0.60	0.030	0.030	0.50-1.00	1.00-1.50	0.44-0.65
WP11 CL2, WP11 CL3	0.05-0.20	0.30-0.80	0.040	0.040	0.50-1.00	1.00-1.50	0.44-0.65
WP22 CL1, WP22 CL3	0.05-0.15	0.30-0.60	0.040	0.040	0.50 máx.	1.90-2.60	0.87-1.13
WP5 CL1, WP5 CL3	0.15 máx.	0.30-0.60	0.040	0.030	0.50 máx.	4.0-6.0	0.44-0.65
WP9 CL1, WP9 CL3	0.15 máx.	0.30-0.60	0.030	0.030	1.00 máx.	8.0-10.0	0.90-1.10
WP91	0.08-0.12	0.30-0.60	0.020	0.010	0.20-0.50	8.0-9.5	0.85-1.05
WP911	0.09-0.13	0.30-0.60	0.020	0.010	0.10-0.50	8.5-9.5	0.90-1.10

Propriedades Mecânicas de ASTM A234 WP9 Conexões de Solda de Topo SA234 WP9 CL1 Aço Liga Cotovelo LR 45 Graus

Grau

WPC, WP11 CL1, WP12 CL2

WP1

WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1

WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3

WP91

Tipo 1 e 2

WP92

WP911

Resistência à tração,

faixa Ksi [MPa]

70-95 [485-655]

55-80 [380-550]

60-85

[415-585]

75-100 [520]

90 [620]

90-120 [620-840]

Limite de escoamento, min, Ksi [MPa] (desvio de 0,2% ou extensão de 0,5% sob carga)

40 [275]

30 [205]

45 [310]

60 [415]

64 [450]

Especificação

Especificações	ASTM A234 / ASME SA234
Dimensões	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Tamanho	1/8” NB A 48” NB. (Sem costura e 100% soldado por Raio-X, Fabricado)
Tipo	Sem costura / Soldado / Fabricado
Raio de Curvatura	R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou Personalizado
Espessura	Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS

Informações de Pedido e Marcação

Ao adquirir esta conexão, a descrição completa deve incluir:

Padrão (ASME B16.9)
Material (ASTM A234 / SA234 WP9 CL1/CL3)
Tipo (Cotovelo de 45°)
Raio (LR – Raio Longo)
Tamanho Nominal da Tubulação (por exemplo, NPS 6)
Schedule / Espessura da Parede (por exemplo, Sch 80, Sch 160, ou XXS)

Aplicações

Devido à capacidade da liga WP9 de suportar exposição prolongada a altas temperaturas (até ~600°C / 1100°F) e resistir a atmosferas de sulfetação e oxidação, esta conexão é usada principalmente em:

Refinarias de Petróleo e Gás: Unidades de hidrocraqueamento, reforma catalítica e dessulfurização (serviço de hidrogênio de alta pressão).
Usinas Termelétricas e Nucleares: Sistemas de tubulação de superaquecedor e reaquecedor.
Processamento Químico: Trocadores de calor de alta temperatura e tubos de forno.
Serviço de Sour: Onde a resistência à fissuração por sulfeto de hidrogênio úmido (H₂S) é necessária (quando especificado com controles de dureza apropriados).
