ASME SA516 Gr.70 Anel de flange de concha de aço carbono com OD ~1939mm × ID ~1568mm × THK 97mm e furos de parafusos de precisão para trocadores de calor

Grupo Yuhong: Componentes completos para trocadores de calor – de tubos a flanges

Yuhong Group Co., Ltd. fornece sistemas térmicos completos -trocadores de calor de casco e tubo (projetos de trocadores de calor TEMA), vasos de pressão e resfriadores de ar– bem como todos os componentes críticos internos e externos:Tubo de aleta, tubo de forno, tubo trocador de calor, tubo sem costura de aço inoxidável, tubo de liga de níquel, tubo de liga de cobre, folha de tubo do trocador de calor, feixe de tubos do trocador de calor e flanges e anéis de grande diâmetro.

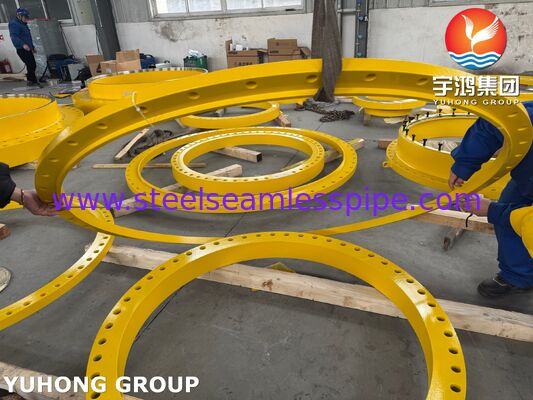

Nas fotografias e desenhos anexos é mostrado um dos nossosanéis de flange de carcaça de aço carbono de grande diâmetro– um anel forjado/laminado projetado para ser soldado ao invólucro do trocador de calor, proporcionando a conexão aparafusada do canal ou tampa.

Oanel de flange de cascaé um componente de retenção de pressão soldado à extremidade do invólucro do trocador de calor. Ele fornece a conexão de flange aparafusada que permite que o canal (cobertura) ou tampa seja fixado, vedado e removido para inspeção e manutenção no lado do tubo.

Com base nas imagens e desenhos, este anel de flange apresenta:

• Material:Aço carbono (ASME SA516 Gr.70 ou equivalente – típico para construção de casco)

• Tipo:Anel de flange da carcaça (壳体法兰环) – soldado à carcaça

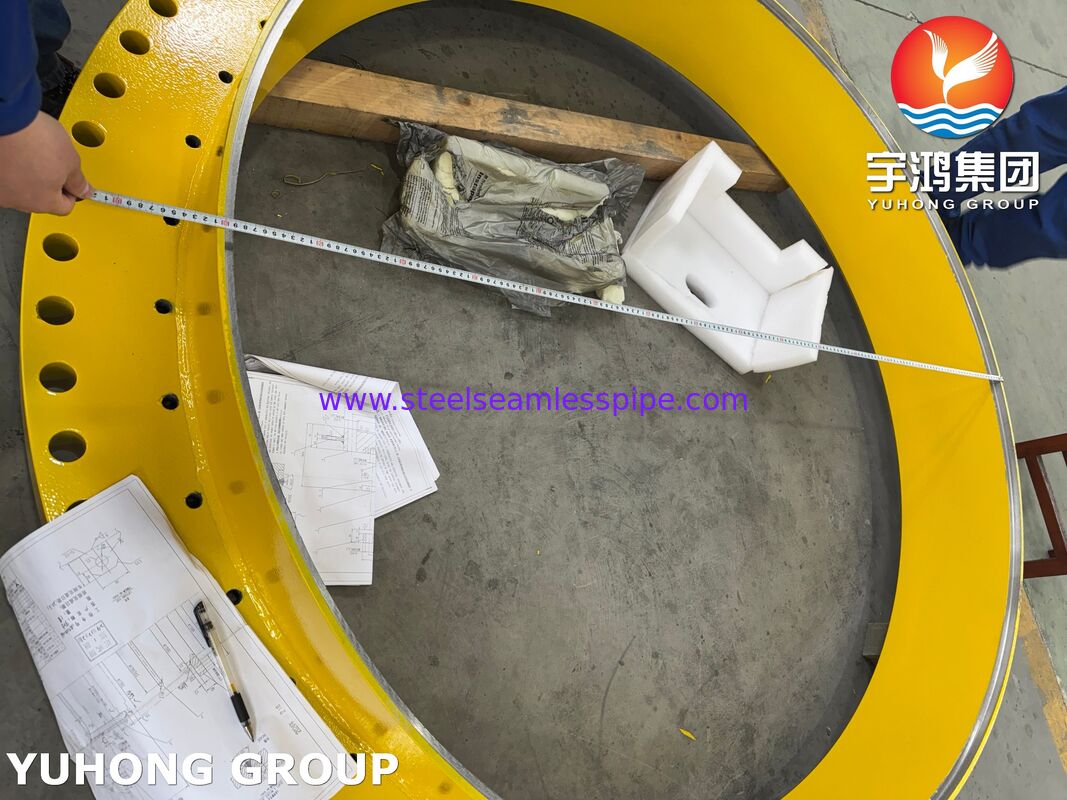

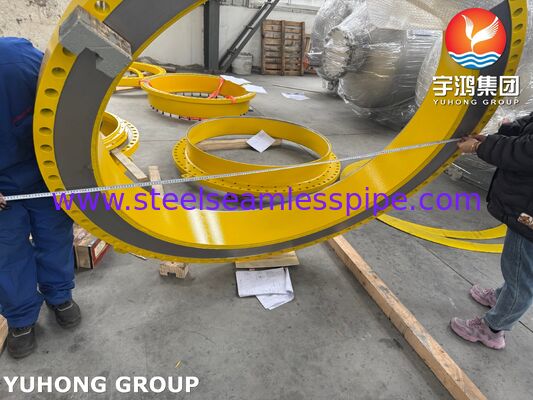

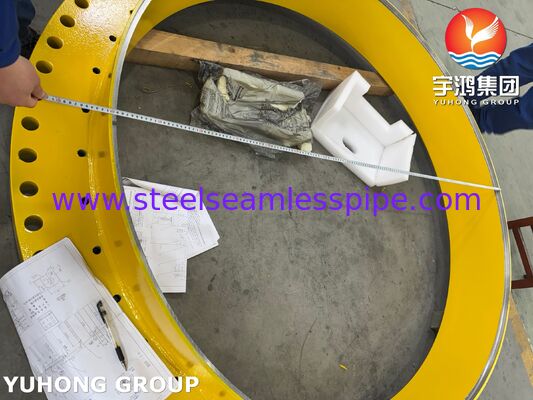

• Dimensões (do desenho):

  • DO:~1939 mm

  • EU IA:~1563‑1592 mm (usinado)

  • Grossura:~97mm

  • Diâmetro do círculo do parafuso (BCD):1860 mm / 1887,5 mm (padrão duplo)

  • Orifícios dos parafusos:44‑3/4″‑UNC

• Método de fabricação:Anel forjado ou laminado

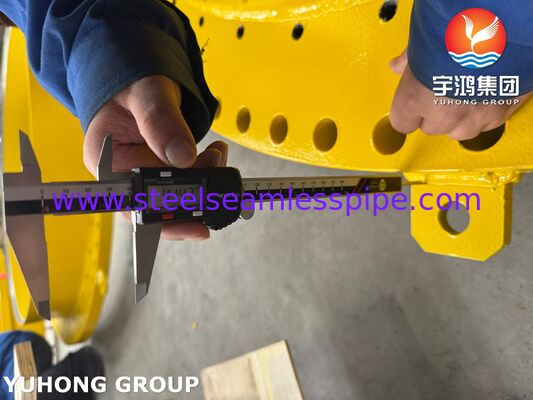

• Usinagem:Furos de parafusos perfurados com precisão com face de vedação usinada

• Marcação:Identificação do GRUPO YUHONG, número do desenho e número do projeto

• Construção forjada/laminada:O anel é formado a partir de uma placa bruta forjada ou laminada – sem costuras de solda no próprio anel do flange, garantindo propriedades mecânicas uniformes.

• Usinagem de precisão:A face de vedação é usinada com o acabamento superficial necessário para vedação da gaxeta (normalmente 125-250 RMS para gaxetas enroladas em espiral).

• Furos de parafusos precisos:Os furos dos parafusos são perfurados no círculo exato (BCD 1860/1887,5 mm) com diâmetro de furo de parafuso adequado (roscas UNC 44-3/4 ″).

• Rastreabilidade do número de calor:Cada anel é carimbado com o número de calor do material e o número do projeto para rastreabilidade total.

• Capacidade de grande diâmetro:Fabricamos anéis de flange com diâmetro externo de até 2.500 mm – adequados para grandes trocadores de calor e vasos de pressão.

• Conformidade ASME:Os materiais atendem aos requisitos da Seção II da ASME; trocadores completos podem receber carimbo U.

O anel de flange mostrado é a construção mais comum para trocadores de calor de grande diâmetro (OD > 1.000 mm), pois equilibra custo, disponibilidade e desempenho.

A face de vedação de um anel de flange é crítica para uma operação estanque. O tipo de revestimento deve corresponder à junta e às condições de serviço:

O anel de flange mostrado no seu desenho (com uma face usinada e furos para parafusos) é normalmente umRF (face levantada)ouFF (face plana)design – os tipos mais comuns para grandes reservatórios de trocadores de calor.

• Exatamente no seu desenho:Usinamos anéis de flange de acordo com o diâmetro externo, diâmetro interno, espessura, padrão de furo do parafuso e tipo de revestimento especificados.

• Retorno rápido:Estão disponíveis blanks forjados/laminados em tamanhos comuns; usinagem normalmente leva de 2 a 4 semanas para diâmetros grandes.

• Qualquer material:Aço carbono (SA516, SA105), cromo-molibdênio (F11, F22, F5), aço inoxidável (F304, F316L), ligas de níquel.

• Somente componente ou montagem completa:Fornecemos apenas o anel do flange – ou o conjunto completo da carcaça – ou o conjunto completopacote de tubos do trocador de calorcom shell, canal e todos os internos.

• Documentação completa:Certificado de teste de material (MTC), relatório dimensional, relatório de teste PMI (opcional) e relatórios NDE.

Se você precisar apenas de peças (não de um trocador completo), nós fornecemos:

• Tubos trocadores de calor– aço carbono (SA179), aço inoxidável, liga de níquel, liga de cobre – cortado no comprimento certo, preparado na extremidade

• Tubos de aleta– para modernizações de refrigeradores de ar e aplicações de refrigeração a gás

• Tubo sem costura de aço inoxidável, tubo de liga de níquel, tubo de liga de cobre– disponível para serviços especializados

• Folhas de tubos– perfurado e ranhurado de acordo com seu padrão

• Defletores, tirantes, espaçadores– usinado de acordo com suas dimensões

• Flanges e anéis de flange– SA105, SA350 LF2, F11, F22, F304, F316L – qualquer tipo de revestimento, até 2500 mm de diâmetro externo

Para evitar incompatibilidades, precisamos das seguintes informações (envie qualquer uma delas):

1. Desenho original do anel de flange– melhor opção. Duplicamos o diâmetro externo, o diâmetro interno, a espessura, o círculo do parafuso e o revestimento exatamente.

2. OD da casca e espessura da parede– para garantir o ajuste correto.

3. Tipo de junta– para usinar o revestimento correto.

4. Condições de serviço– temperatura e pressão – para confirmar a seleção do material.

• OD/ID incorreto– deve corresponder às dimensões da carcaça e do canal.

• Diâmetro do círculo do parafuso errado– os parafusos não se alinharão com o flange do canal correspondente.

• Tamanho incorreto do furo do parafuso– muito pequeno e os parafusos não cabem; muito grande e o assentamento da porca fica comprometido.

• Tipo de face errado– RF vs. RTJ vs. FF – deve corresponder à junta.

• Falta de carimbo de número de calor– exigido para rastreabilidade ASME.

Cada anel de flange de grande diâmetro que enviamos inclui:

• Certificado de teste de moinho (MTC)conforme EN 10204 3.1 – análise química e propriedades mecânicas

• Relatório de inspeção dimensional– DE, DI, espessura, círculo de parafuso, furos de parafuso, dimensões de faceamento

• Estampagem de número de calor– para rastreabilidade total do material

• PMI (Identificação Positiva de Material)– disponível mediante solicitação

• EQM– UT, MT ou PT conforme necessário

• Inspeção de terceiros(SGS, BV, TÜV) a pedido do comprador

Para cotar um anel de flange de grande diâmetro como o das suas fotografias, envie o seguinte parajimmy@steelseamlesspipe.com:

• Desenho (PDF, digitalização ou esboço manual com dimensões principais: diâmetro externo, diâmetro interno, espessura, diâmetro do círculo do parafuso, tamanho e quantidade do furo do parafuso, tipo de revestimento)

• Ou: podemos trabalhar a partir dos dados do seu equipamento existente

• Classe de material: Aço carbono (SA516 Gr.70 / SA105) ou outro (F11, F22, inoxidável, etc.)

• Tipo de revestimento: RF, RTJ, FF ou T&G

• Quantidade necessária (peça única ou lote de produção)

Responderemos com um desenho dimensional para aprovação, preço e cronograma de entrega – normalmente em 48 horas.
