ASME SB171 C70600 Anel pesado de cobre e níquel para trocador de calor grande

A Yuhong Group Co., Ltd. fornece uma gama completa de equipamentos térmicos e peças de precisão, incluindoIntercambiadores de calor de casca e tubo (projetos de trocadores de calor TEMA), recipientes de pressão, refrigeradores de ar, tubos de barbatanas, tubos de forno, tubos de trocador de calor (tubo sem costura de aço inoxidável, tubo de liga de níquel,tubo de liga de cobre), folha de tubo de trocador de calor e feixe de tubo de trocador de calorTambém fabricamos anéis e forjas pesados personalizados, tais como osAnel ASME SB171 C70600descreve aqui.

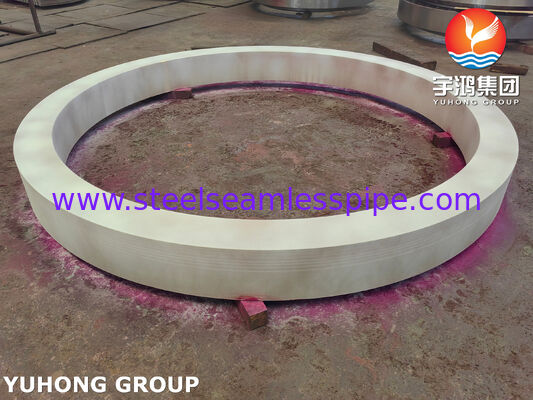

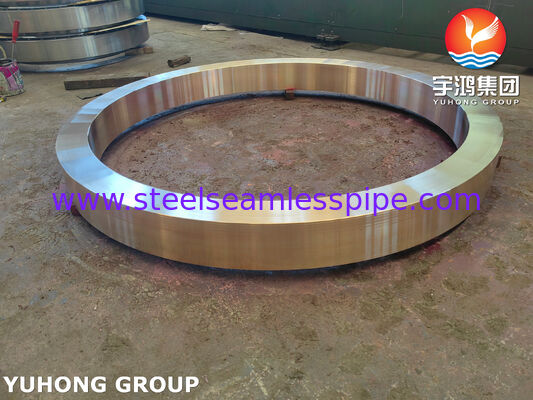

Isto...Anel ASME SB171 C70600é umForjamento anular pesadocom dimensões deOD 1464 mm × ID 1277 mm × espessura 132 mmÉ concebido para ser utilizado comoAnel integrado de folhas de tubo,Anel de transição de casca para folha de tubo, ouAnel de reforçoem grandes trocadores de calor refrigerados com água do mar, condensadores de centrais eléctricas e refrigeradores de plataformas offshore.

Fabricados a partir de:90/10 liga de cobre-níquel (C70600), este anel oferece resistência excepcional à corrosão, erosão e biofouling da água do mar, proporcionando a resistência mecânica necessária para aplicações de alta pressão e grande diâmetro.

• OD 1464 mm / ID 1277 mm- Adequado para grandes diâmetros de concha (por exemplo, 50-60 polegadas nominais)
• Espessura de 132 mm- Fornece rigidez estrutural para suporte de folha de tubo ou como um anel autônomo sob altas cargas de parafuso
• Material C70600- Desempenho comprovado nos serviços de água marinha e salobra

• Construções forjadas ou laminadas:Para um anel desta espessura (132 mm), normalmente começamos a partir dePlacas forjadas ou laminadasou umForjamento ocultoPara assegurar a estrutura uniforme dos grãos e a ausência de porosidade.
• Processamento de precisão:A ID, OD e espessura são usinadas para tolerâncias apertadas.

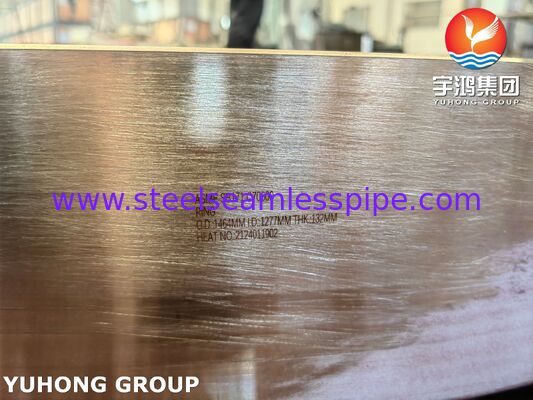

• Verificação do material:100% PMI (identificação positiva do material) e ensaios mecânicos de acordo com os requisitos ASME SB171.
• Proteção contra corrosão:A liga C70600 resiste naturalmente à corrosão da água do mar; não é necessário revestimento adicional.

Dado o seu grande DSO e espessura substancial, este anel é ideal para:

• Anel de tubos integrados:Como uma folha de tubo de uma única peça para um grande refrigerador de água do mar, eliminando juntas de solda e reduzindo o risco de corrosão galvânica.
• Anel de adaptador de casca para folha de tubo:Ao conectar uma casca de aço carbono a uma folha de tubo de cobre-níquel, este anel pode ser revestido ou soldado para gerenciar a expansão térmica diferencial e evitar a corrosão bimetálica.
• Anel de reforço para tubos finos:Se uma folha fina de tubo exigir rigidez adicional ao redor da área de assento da junta, este anel pesado serve como suporte de apoio.
• Aplicações em alta pressão:A espessura de 132 mm proporciona uma resistência suficiente para flanges de parafusos em trocadores de calor de alta pressão (por exemplo, aquecedores de água de alimentação).

Em trocadores de calor de tubo e de casca de grande diâmetro (ID do casco > 1000 mm), a folha de tubo e os anéis de ligação enfrentam desafios únicos:

• Forja versus laminagem de chapas:Para espessuras superiores a 100 mm,Anéis forjadosOferecem propriedades mecânicas superiores e inspecção por ultra-som em comparação com as chapas laminadas soldadas.
• Descoordenação da expansão térmica:Quando um anel de cobre-níquel (C70600) é ligado a uma casca de aço carbono, a diferença nos coeficientes de expansão térmica deve ser acomodada com umarticulação de transiçãoouprojeto flexível.
• Perforação de buracos de tubos para anéis de folhas de tubos:Se o anel servir de folha de tubo, o padrão de perfuração e o perfil da ranhura devem ser obtidos com precisão de acordo com as normas TEMA.
• Permissão de corrosão:Mesmo com a excelente resistência à corrosão do C70600, umtolerância mínima de corrosão de 1,5-3 mmRecomenda-se para um serviço de longa duração na água do mar (20 anos ou mais).

• Nós fabricamos anéis pesados.Estritamente ao seu desenho.- Identificação, overdose, espessura, camadas, buracos e detalhes dos sulcos.

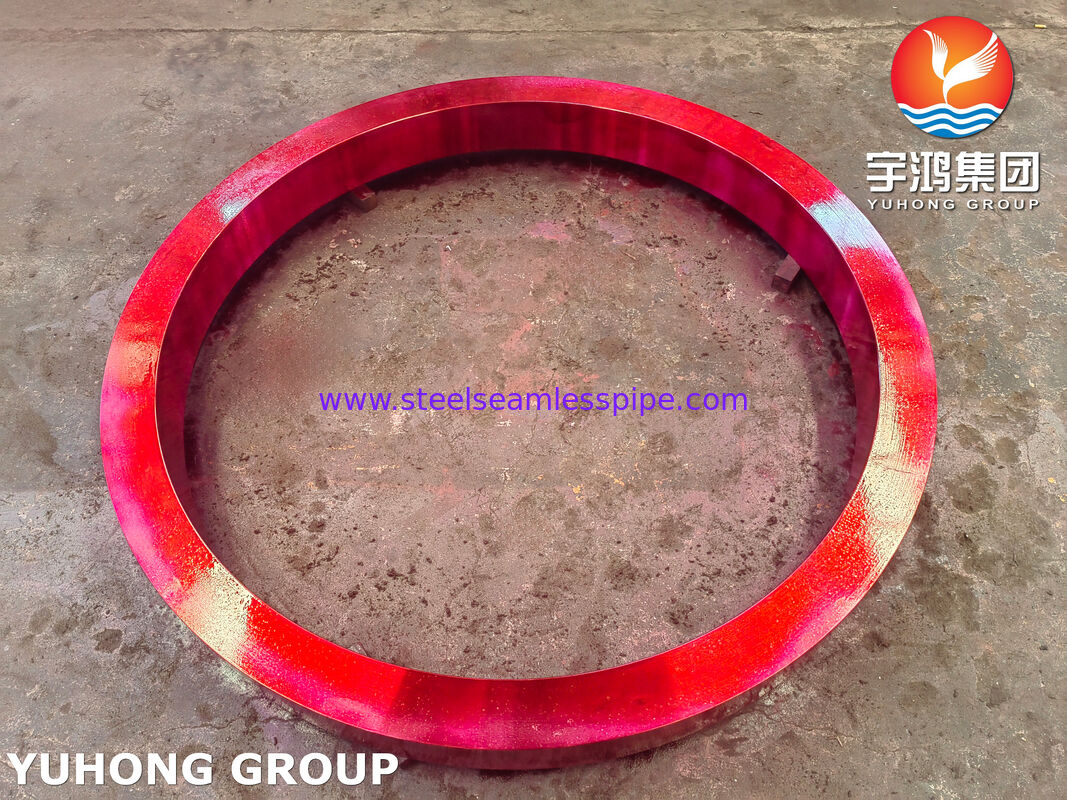

• Disponível comEQM completa: UT (teste ultra-sônico) para defeitos internos, PT (teste de penetração) para rachaduras na superfície.
• Pode fornecer como parte de umFusão de tubos de trocador de calorouMontagem de folhas de tubo.
• Tempos de entrega curtos para anéis forjados dos nossos parceiros de forjamento aprovados.
