ASTM B171 C46400 Folha de tubos de latão naval para refrigeração de água do mar e marinha - Componente de trocador de calor de liga de cobre de precisão

Grupo Yuhong: Componentes para trocadores de calor de precisão

A Yuhong Group Co., Ltd. fornece sistemas térmicos completos.Intercambiadores de calor de tubos e conchas (desenhos de trocadores de calor TEMA), recipientes sob pressão e refrigeradores de ar¢ bem como cada componente interno crítico:Tubos de pinça, tubos de forno, tubos de trocador de calor, tubos sem costura de aço inoxidável, tubos de liga de níquel, tubos de liga de cobre, folhas de tubos de trocador de calor e conjunto de tubos de trocador de calor.

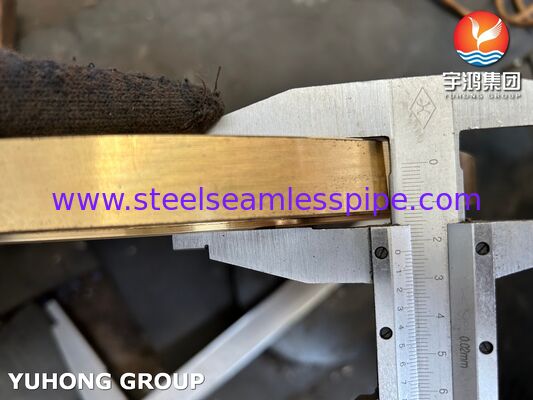

A fotografia que acompanha é uma das nossasFolhas de tubos de latão da ASTM B171 C46400 um componente de liga de cobre resistente à corrosão e de alta resistência concebido para aplicações de refrigeração de água do mar e marinha.

Foco do produto: Folha de tubos de latão naval O padrão para trocadores de calor de água do mar

OFolha de tubo do trocador de calorÉ um dos componentes de retenção de pressão mais críticos de qualquer trocador de calor de tubos e tubos.e devem suportar tanto as forças de expansão mecânica dos tubos como os ciclos de pressão/temperatura operacionais.

Com base na imagem, esta folha mostra:

• Materiais:ASTM B171 C46400 (latão naval / liga de cobre-zinco-estano)

• Tipo de material:Folhas de tubos de liga de cobre ️ especialmente concebidas para resistência à água do mar

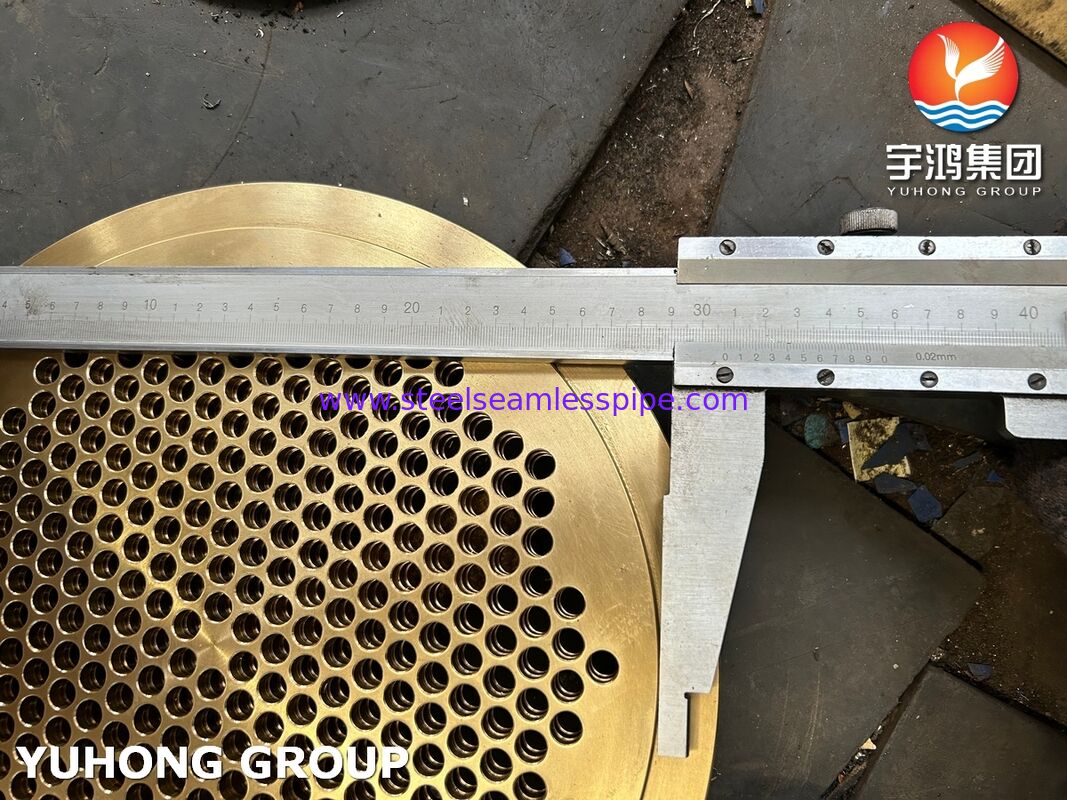

• Fabricação:Tubos de perfuração de precisão com ranhuras para expansão mecânica de tubos

• Marcação:Estampado claramente com a identificação do material ("ASTM B171 C46400 TUBESHEET") para total rastreabilidade

Por que o latão naval (C46400) para folhas de tubos?

Componentes-chave que interagem com esta folha

Destaques Técnicos de Nosso Tubo de Latão Naval

• Resistente à desincificação:O teor de estanho e arsénio impede a lixiviação seletiva de zinco ­ o modo de falha mais comum no latão comum.

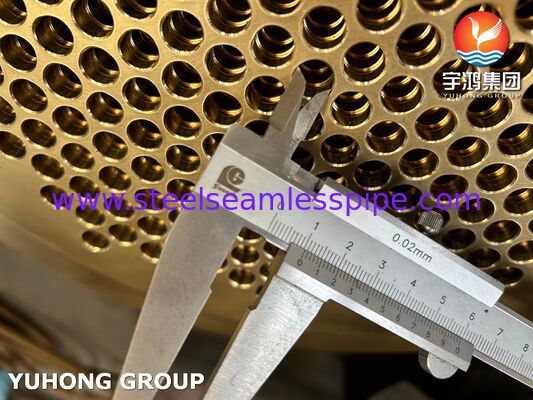

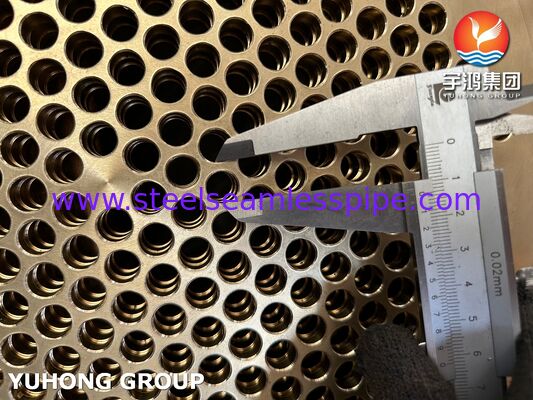

• Perforação de precisão:Os furos dos tubos são perfurados com tolerâncias de diâmetro exatas (normalmente +0,05/-0,00 mm) para garantir um rolamento consistente dos tubos.

• Tubos com ranhuras:As ranhuras internas (normalmente 2 ou 3 ranhuras por orifício) aumentam a resistência de extração dos tubos expandidos.

• De peso superior a 200 g/m2Fornecemos folhas de tubos C46400 comoForjados(para espessura/alta pressão) ouPlacas laminadas(para os direitos normais).

• Total rastreabilidade:Cada folha de tubo é estampada com a qualidade do material e a identificação de inspeção, como mostrado na sua fotografia.

Módulo de conhecimentos: C46400 Brass naval versus outras folhas de tubos de ligas de cobre

Quando escolher uma lâmina de latão naval C46400:

• A água de arrefecimento éÁgua de mar limpa ou água salobra(não fortemente poluído)

• Velocidade controlada(normalmente 1,5-2,5 m/s através de tubos)

• Não está presente amôniaNa água (por exemplo, não a jusante das plantas de fertilizantes)

• Precisas de umAlternativa rentável ao cobre-níquelpara serviço de água de mar moderado

Aplicações comuns para folhas de tubos C46400

• Cambio de calor a bordo:Frigoríficos de água do motor, frigoríficos de óleo lubrificante (do lado da água do mar)

• Centrais elétricas costeiras:Condensadores auxiliares de água de arrefecimento, com aquecedores de rolamento

• Instalações de dessalinização:Caldeiras de salmoura, condensadores de evaporação

• Plataformas offshore:Refrigeradores de processo (onde o Cu-Ni é frequentemente preferido, mas o latão naval é utilizado para funções menos críticas)

• Frigoríficos industriais:Refrigeração por água do mar

Vantagens de encomendar uma folha de tubos C46400 ao Grupo Yuhong

• Exactamente ao teu desenho:Nós processamos a sua dimensão, o padrão do buraco, as especificações do sulco e o layout do buraco do parafuso.

• Reacção rápida:Os espaços em branco forjados ou de chapa são geralmente trabalhados em 2 a 4 semanas.

• Qualquer liga de cobre:C46400, C70600, C71500, C44300 ¢ todos disponíveis.

• Componente único ou conjunto completo:Fornecemos apenas a folha de tubos ou a folha completaFusão de tubos de trocador de calor(tubos, folhas de tubos, defletores, barras de ligação) montados.

• Documentação completa:Certificado de ensaio de material (MTC), relatório dimensional e (se necessário) relatório de ensaio PMI.

Módulo de conhecimentos: Como especificar corretamente uma folha de tubos de substituição C46400

Para evitar desajustes dispendiosos, precisamos das seguintes informações (envie qualquer uma delas):

1. Desenho original da folha de tuboDuplicamos o padrão do buraco, a espessura, a D.O. e a localização dos sulcos exatamente.

2. Folha de tubo velha (amostra física)Podemos medir, fazer engenharia reversa e fazer uma correspondência perfeita.

3. Ficha de dados do trocadorIdentificação da carcaça, OD e passo do tubo, detalhes da junta, diâmetro do círculo do parafuso.

Erros comuns a evitar com placas de tubos de latão naval:

• Diâmetro do buraco do tubo errado¢ muito apertadas e não se podem inserir tubos; vazam juntas demasiado soltas e enroladas.

• Falta de sulcosOs tubos se desenrolarão sob pressão ou ciclo térmico.

• Material incorretoC46400 versus C44300 versus C70600 confusão.

• Descoordenação galvânicaNão emparelhar folhas de tubos C46400 com tubos de aço inoxidável sem juntas isolantes (risco de corrosião galvânica rápida).

Detalhes do padrão e do sulco do buraco do tubo para o C46400 (por TEMA / ASME)

Fornecer apenas componentes Também fornecemos

Se precisar apenas de peças (não de um trocador completo), fornecemos:

• Tubos para trocadores de calor- liga de cobre (C44300, C70600, C71500), cortada em comprimento, finalizada para laminagem

• Tubos de barbatanas- para resfriadores de ar ou retrofit de recuperação de calor residual

• Outros aparelhos de ar condicionado- em latão naval ou aço carbono revestido

• Tubos sem costura de aço inoxidável, tubos de liga de níquel¢ disponível separadamente para outras aplicações

• Capacetes de canais, juntas, fixações¢ pacotes completos de peças sobressalentes

Indústrias típicas que utilizam folhas de tubos C46400

Obtenha uma cotação para o seu C46400 Tubesheet

Para citar um tubo de latão naval como o da sua fotografia, envie o seguinte paraJimmy@steelseamlesspipe.com:

• Desenho (PDF, escaneamento ou esboço manual com dimensões-chave: OD, espessura, tamanho e altura do buraco do tubo, círculo do parafuso)

• Ou: Envie-nos a sua folha de tubos antiga para engenharia reversa (transporte de retorno organizado)

• Material: C46400 (conforme mostrado) ou outra liga de cobre

• Quantidade necessária (1 peça ou série de produção)

Responderemos com um desenho dimensional para aprovação, preço e cronograma de entrega normalmente 48 horas.
