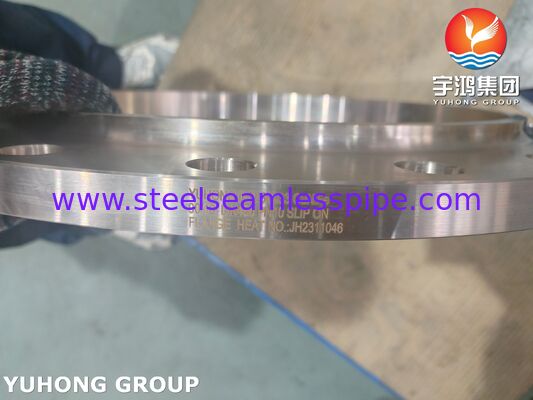

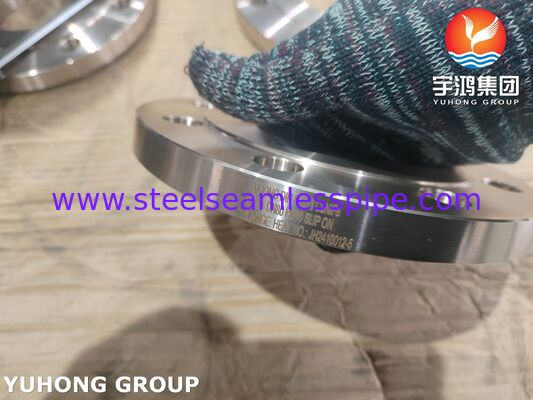

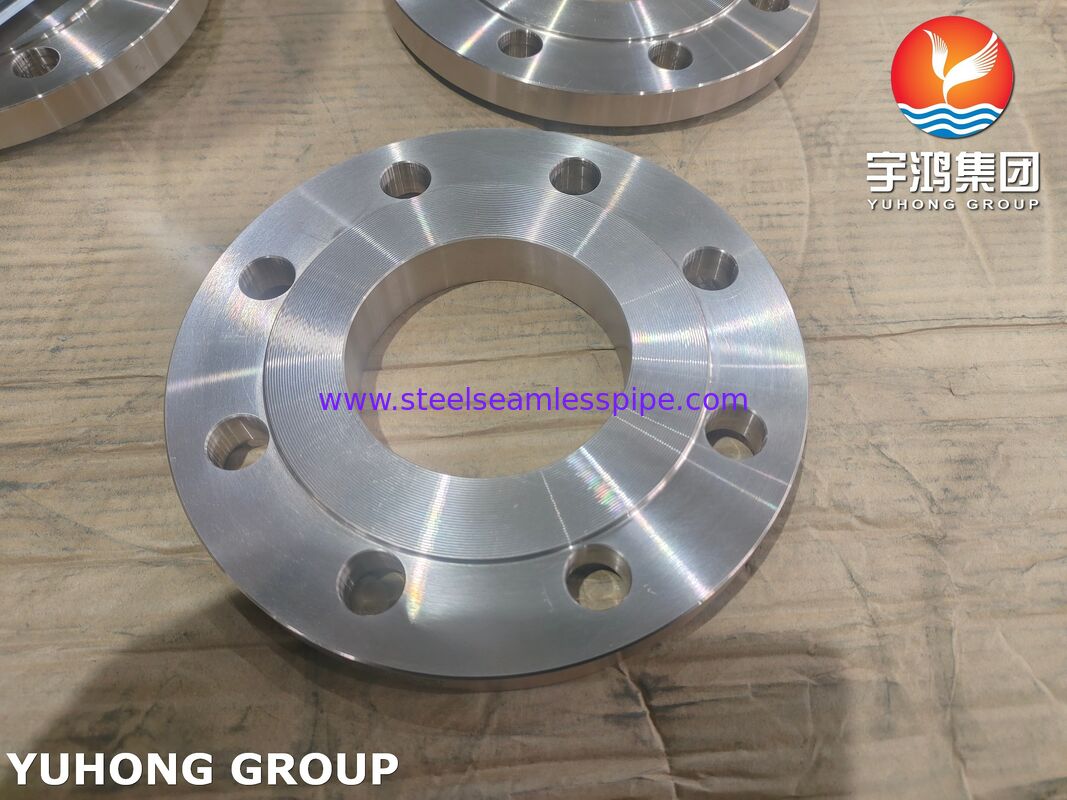

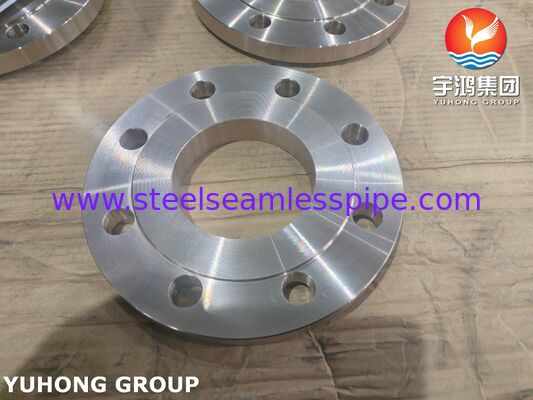

Deslizamento do níquel do cobre do RUÍDO 86033 na flange da liga CuNi10Fe1.6Mn/C70600 para a construção naval

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR
Número do modelo:	DIN 86033 C70600 Cobre Níquel Deslizamento no Flange

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 unidade
Detalhes da embalagem:	CAIXA DE MADEIRA
Tempo de entrega:	7 dias
Termos de pagamento:	L/C, T/T

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (335)

Tubo sem emenda de aço inoxidável (325)

Tubulação de aço inoxidável frente e verso (134)

Tubo de aço inoxidável frente e verso (38)

Tubo de agulha (160)

Tubos de barbatanas (707)

Trocador de calor (31)

tubo do permutador de calor (468)

Pacote de tubos de trocador de calor (50)

Permutador de calor Tubesheet (125)

defletor do permutador de calor (39)

Refrigerador de ar (11)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (132)

Tubulação da liga de níquel (274)

Tubo da liga de níquel (103)

Tubo da liga de cobre (251)

Tubo do aço de liga (211)

Tubo do titânio (20)

tubo recozido brilhante (172)

Tubo de caldeira (152)

encaixe de aço (864)

Flange de aço (661)

Outros (406)

Partes de revestimento (9)

Descrição de produto detalhada

Nome do produto:	Níquel de cobre flange vadeada	Padrão:	DIN 86033
Material:	C70600, CuNi10Fe1.6Mn, CuNi 90/10	Tamanho:	DN15 a DN500, 1/2″ – 24″
Pressão:	10bar, 14bar	Tipo de face:	Deslize, então
Aplicativo:	Construção naval, plataforma offshore, usina, etc.
Destacar:	Flange de cobre e níquel DIN 86033 , flange de construção naval em liga CuNi10Fe1.6Mn , deslizamento C70600 em flange de aço

Deslizamento do RUÍDO 86033 na flange, CuNi10Fe1.6Mn/C70600/CuNi 90/10Flanges de liga de cobre e níquel

DIN 86033 é um padrão de flange deslizante, projetado especificamente para ligas de cobre-níquel. Não é igual à DIN EN 1092-1 (para aço). O círculo do parafuso, as dimensões do cubo e o revestimento são otimizados para ligas CuNi para evitar rachaduras por corrosão sob tensão e garantir a vedação adequada da junta em níveis de resistência mais baixos. Tipo Slip-On (Tipo 02): O flange desliza sobre a extremidade do tubo e é soldado em ângulo tanto por dentro quanto por fora (no furo e na face traseira). Um flange de tubo deslizante fabricado de acordo com DIN 86033 de CuNi10Fe1.6Mn (C70600), usado para unir sistemas de tubulação de cobre-níquel de água do mar em instalações de construção naval, offshore e de dessalinização.

Especificação de deslizamento em flanges DIN 86033

Nome do produto	DIN 86033 Cobre Níquel Deslizamento em Flanges
Faixa de tamanho	DN15 a DN500, 1/2″ – 24″
Padrão	DIN 86033
Material Equivalente	CuNi10Fe1.6Mn WL 2.1972
	ASTM B151 UNS C70600
	ASTM B151 UNS C71500
	EEMUA 144 UNS C7060X
Pressão	10bar, 14bar

Composição química% da liga de cobre e níquel UNS C70600

Elemento	DIN 86019 2.1972	EEMUA 144 UNS 7060X	BS 2871 CN 102	ASTM B466 C70600	JIS H 3300 C7060	MIL-T-16420K C70600
Ni%	9,0-11,0	10,0-11,0	10,0-11,0	9,0-11,0	9,0-11,0	9,0-11,0
Fe%	1,5-1,8	1,5-2,0	1,0-2,0	1,0-1,8	1,0-1,8	1,0-1,8
Mn%	0,5-1,0	0,5-1,0	0,5-1,0	Máx.1.0	0,2-1,0	Máx.1,0
C%	Máx.0,05	Máx.0,05	Máx.0,05	Máx.0,05		Máx.0,05
Pb%	Máx.0,03	Máx.0,01	Máx.0,01	Máx.0,02	Máx.0,05	Máx.0,02
S%	Máx.0,015	Máx.0,02	Máx.0,05	Máx.0,02		Máx.0,02
P%	Máx.0,02	Máx.0,02		Máx.0,02		Máx.0,02
Zn%	Máx.0,15	Máx.0,20		Máx.0,50	Máx.0,50	Máx.0,05
Zr%	Máx.0,03
Outros	Máx.0,30	Máx.0,30	Máx.0,30
Cu%	Equilíbrio	Equilíbrio	Equilíbrio	Equilíbrio	Cu+Ni +Fe+Mn Mín.99,5	Mín.86,5

Designação de Grau Equivalente

CuNi 90/10

UNS C70600

EN DIN 2.0872

CuNi10Fe1,6Mn

BS CN102

JIS C7060T/CNP1

EEMUA UNS 7060X

Revestimento e junta de flange

Revestimento: Os flanges DIN 86033 normalmente têm uma face elevada Tipo B ou E (semelhante à EN 1092-1). A altura padrão de RF é de aproximadamente 2 mm.
Material da junta: Use juntas macias compatíveis com água do mar e CuNi (por exemplo, EPDM, PTFE, Neoprene ou fibra sem amianto).
Evitar: Grafite ou borracha com alto teor de enxofre (pode corroer CuNi).

Reparo e reutilização de flanges CuNi

Um flange CuNi usado pode ser reutilizado? Sim, sob condições estritas.

Inspeção antes da reutilização:

Sem fissuras (tintura penetrante).
Planicidade da face ≤0,2 mm em todo o diâmetro.
Orifícios dos parafusos não alongados (arredondamento dentro de 0,5 mm).
Nenhuma corrosão mais profunda que 0,5 mm na área de vedação da junta.

Se houver corrosão menor: Usine a face levemente (remova no máximo 0,5 mm de espessura). Refaceie até obter a rugosidade original da superfície (Ra 3,2–6,3 µm). Nota: A redução da espessura do flange reduz a classificação de pressão – recalcule para a classificação PN.

Se houver corrosão perto do furo: Solde o acúmulo com ERCuNi e depois usine de volta às dimensões. Isto é caro, mas possível para flanges grandes e raros.

NÃO reutilize: Flanges que tenham sido sobreaquecidos (>300°C) – o crescimento dos grãos reduz a resistência.

Aplicativo

Marinha Naval e Comercial: Linhas de resfriamento de água do mar, sistemas de lastro, redes de combate a incêndio.
Plataformas Offshore: Linhas hidráulicas, bombas elevatórias de água do mar.
Plantas de Dessalinização: Tubulação de salmoura e água do mar de baixa pressão.
Centrais Elétricas: Resfriamento único da água do mar (por exemplo, usinas nucleares costeiras ou fósseis).
