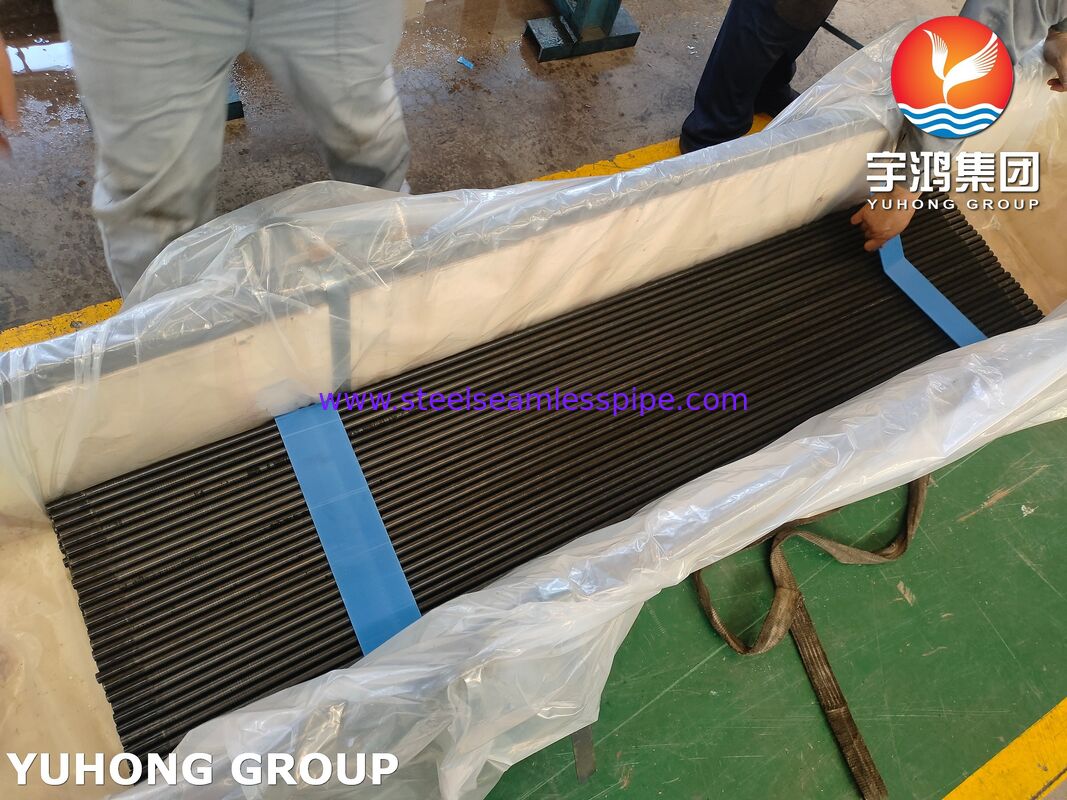

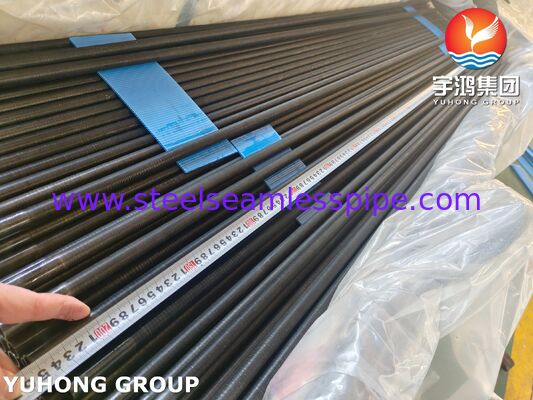

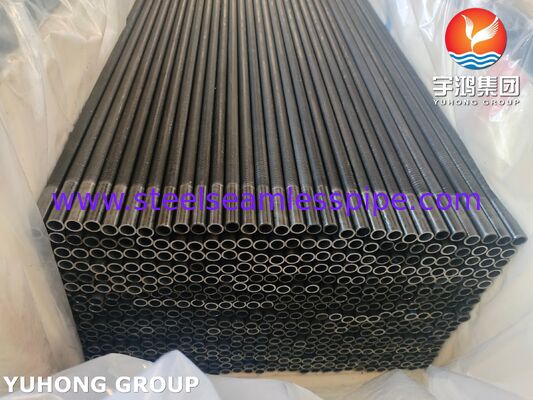

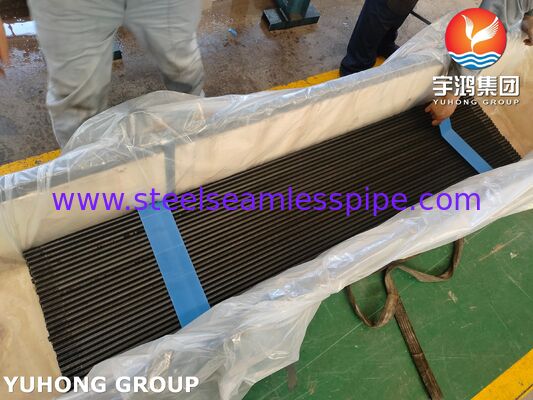

O tubo de barbatana baixa é um tubo de trocador de calor de alta eficiência em que a área da superfície externa é significativamente aumentada através da formação de um padrão espiral de barbatanas baixas e integrais.A designação "A179" refere-se à especificação do material de base (ASTM A179 para tubos de aço carbono desenhados a frio sem costura), enquanto "Low Fin" descreve a geometria da barbatana.
1Principais características de fabrico e de conceção
·Material de base: o núcleo do tubo é feito de ASTM A179/ASME SA179, uma especificação padrão para tubos de aço de baixo carbono desenhados a frio sem costura, conhecidos por sua boa condutividade térmica e soldabilidade.
·Formação das barbatanas: as barbatanas não estão ligadas, mas são integralmente formadas a partir da própria parede do tubo através de um processo de laminação a frio ou de laminação por sulcos de precisão.Finas ligadas metalurgicamente com excelente durabilidade.
·Geometria da barbatana baixa:
·Altura das barbatanas: Normalmente baixa, variando de 0,8 mm a 1,5 mm (0,03 "a 0,06").
·Densidade de barbatanas: Alta, geralmente de 19 a 40 barbatanas por polegada (fpi).
·Resultado: Este projeto aumenta a superfície exterior de 2,5 a 4 vezes em comparação com um tubo simples do mesmo diâmetro, mantendo um envelope geral compacto.
2. Vantagens primárias
·Transferência de calor melhorada: melhora drasticamente o coeficiente de transferência de calor do lado da concha em um trocador de calor de concha e tubo.É mais eficaz quando a resistência térmica está no exterior do tubo.
·Compacto e eficiente em espaço: Atinge uma carga térmica muito maior no mesmo diâmetro da casca em comparação com tubos simples, ou permite um trocador menor e mais econômico para a mesma carga.
·Resistência à impureza: o perfil de barbatana contínua pode ser menos propenso a certos tipos de impureza do que os tubos simples e é mais fácil de limpar do que os tubos de barbatana alta.
·Eficiência do material: fornece mais superfície de transferência de calor por quilograma de material do que um tubo simples.
·Substituição direta: O diâmetro da raiz (o diâmetro na base da barbatana) é tipicamente projetado para corresponder ao diâmetro externo de um tubo plano padrão, permitindo que ele use as mesmas folhas de tubo, defletores,e conchas.
3Aplicações típicas
A179/SA179 Os tubos de barbatana baixa são ideais onde o fluido emO lado da casca tem um coeficiente de transferência de calor significativamente mais baixo do que o fluido dentro do tubo.
·Exchanger de calor em tubos e conchas:
·Refrigeração/vaporização de líquidos: hidrocarbonetos, solventes ou fluidos de alta viscosidade do lado da concha que são resfriados ou condensados por água/vapor no interior dos tubos.
·Intercoolers & Aftercoolers: Refrigeração de ar comprimido ou gás.
·Evaporadores de refrigeração e de arrefecimento: onde o refrigerante evapora no lado da casca com barbatanas.
·Sistemas de recuperação de calor.
