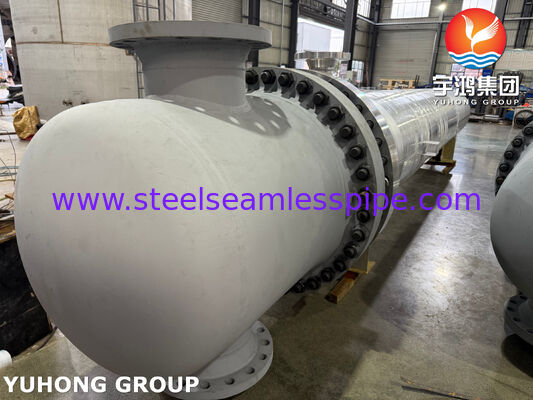

Trocador de Calor de Cabeça Flutuante Tipo AES | Estampado ASME U | Tubos TP316L para Serviço Severo e Fácil Manutenção
Yuhong Holding Group: Engenharia de Equipamentos de Processo para Serviços Pesados
Yuhong Holding Group Co., Ltd. projeta e fabrica sistemas térmicos e de pressão certificados para indústrias globais. Nossas capacidades abrangentes cobrem Trocadores de calor casco e tubo com código ASME (incluindo projetos de cabeça flutuante, placa tubular fixa e tubo em U), vasos de pressão e resfriadores de ar. Somos também uma fonte confiável de feixes de tubos de reposição de precisão, tubos de trocadores de calor, tubos aletados e todos os componentes auxiliares.
Visão Geral do Produto: O Trocador de Calor de Cabeça Flutuante AES, de Fácil Manutenção e Robusto
O Trocador de Calor de Cabeça Flutuante AES representa uma solução ideal para processos exigentes onde o estresse térmico, a limpeza frequente ou meios corrosivos são as principais preocupações. Esta unidade certificada com a Estampa U ASME é construída com tubulação de aço inoxidável TP316L, oferecendo uma combinação de resistência superior à corrosão, integridade mecânica e capacidade de manutenção incomparável para eficiência operacional a longo prazo.
Configuração do Design e Componentes Chave
| Montagem Principal |
Especificação Padrão / Material Típico |
Função e Racional do Design |
| Feixe de Tubos (Removível) |
Tubos: ASME SB213 TP316L |
O elemento central de transferência de calor. TP316L oferece resistência aprimorada à corrosão por pites. Todo o feixe pode ser extraído para manutenção. |
| Conjunto da Cabeça Flutuante |
Tampa: SA182 F316L / Junta com Vedação |
Permite que a placa tubular e o feixe se expandam/contraiam independentemente do casco, eliminando o estresse térmico. Chave para o design "sem estresse". |
| Casco e Tampa do Casco |
ASME SA516 Gr. 70 ou SA240 316L |
Contém o fluido do lado do casco. A tampa traseira é removível para acessar a cabeça flutuante e puxar o feixe. |
| Placa Tubular Estacionária e Canal |
SA182 F316L / SA516 Gr.70 |
Fornece a entrada/saída do fluido do lado do tubo fixo e permite a fácil inspeção das extremidades dos tubos sem remover o feixe. |
| Sistema de Defletores |
SA516 Gr.70 ou SA240 316L |
Configurável (segmental, duplo segmental) para otimizar a velocidade do fluxo do lado do casco, a transferência de calor e o suporte do tubo. |
Foco Técnico: Por que escolher um Design de Cabeça Flutuante?
Abordando a Expansão Térmica
Quando existe uma grande diferença de temperatura (normalmente > 50°C) entre os fluidos do lado do casco e do lado do tubo, os componentes metálicos se expandem de forma diferente. O design da cabeça flutuante absorve essa diferença por meio de seus componentes internos móveis, evitando tensões térmicas destrutivas que os trocadores de calor de placa tubular fixa não podem alcançar com segurança.
Manutenção e Inspeção Simplificadas
O feixe de tubos pode ser completamente removido, expondo totalmente todas as superfícies dos tubos e o interior do casco, facilitando a limpeza mecânica, testes não destrutivos (END) ou bloqueio/substituição de tubos individuais. Isso é crucial para processos propensos a incrustações ou que exigem verificação regular da integridade.
Lidando com Diferenças de Temperatura e Pressão
Este design é normalmente adequado para faixas de pressão e temperatura de projeto mais altas, fornecendo aos engenheiros de processo maior flexibilidade operacional.
Principais Vantagens e Serviços Personalizados
- Garantia de Conformidade ASME: Desde a revisão do projeto e aquisição de materiais até a inspeção final e estampagem, todo o processo adere ao Código de Caldeiras e Vasos de Pressão ASME, garantindo a conformidade e a documentação de segurança aceitas para projetos em todo o mundo.
- Compatibilidade de Materiais e Processos: Podemos recomendar a compatibilidade de materiais mais econômica com base em seus fluidos de processo específicos (por exemplo, contendo cloreto, meios ácidos), otimizando desde feixes de tubos até o casco.
- Ciclo Operacional Estendido: A combinação de design de fácil manutenção e materiais resistentes à corrosão reduz significativamente o tempo de inatividade não planejado e diminui o custo total de propriedade (TCO) ao longo de todo o seu ciclo de vida.
- Ampla Gama de Aplicações: Particularmente adequado para a indústria de refino (por exemplo, troca de calor de óleo cru), sistemas de reação química, resfriamento de óleo lubrificante e qualquer serviço propenso a incrustações que exija limpeza regular.
