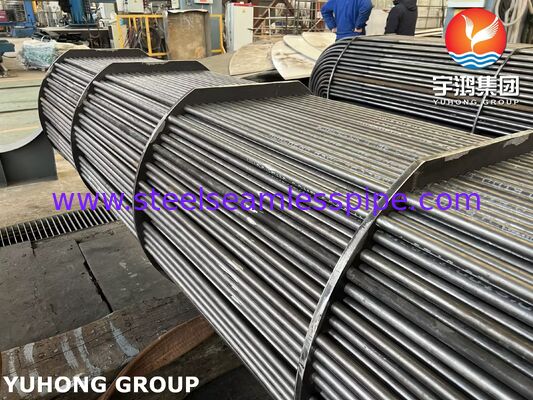

Tubo de trocador de calor de aço inoxidável A179 A213 TUBO COM BAFELA DE LATA DE TUBO
O que é um Tube Bundle?
Um feixe de tubos é o núcleo, o conjunto interno de um trocador de calor de casca e tubo.
Um conjunto típico de tubos consiste nos seguintes componentes-chave, todos agrupados:
1Tubos: Centenas de tubos de pequeno diâmetro (muitas vezes feitos de cobre, aço inoxidável ou titânio) através dos quais flui um fluido.

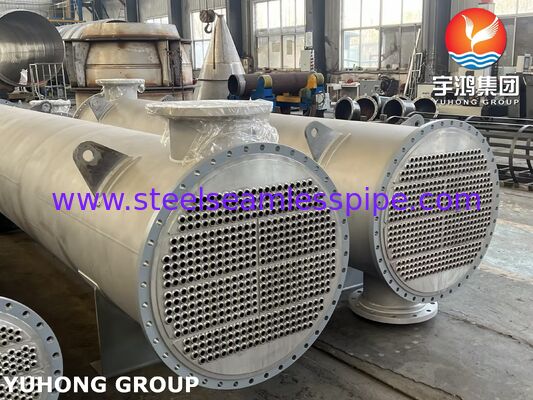

2. Folhas de tubos: placas circulares grossas em cada extremidade do feixe. Os tubos são firmemente fixados em furos nessas folhas (por solda, rolagem ou expansão) para evitar que os dois fluidos se misturem.
3. Baffles: Uma série de placas colocadas ao longo do comprimento do feixe. Eles servem dois propósitos principais:
Apoiar os tubos: impedir que eles flutuem e vibram.
Fluxo direto de fluido: eles forçam o fluido do lado da casca (o fluido que flui ao redor do exterior dos tubos) a tomar um caminho sinuoso e de fluxo cruzado através dos tubos,que aumenta a eficiência da turbulência e da transferência de calor.
4. Espaçadores & Tie Rods: barras longas que mantêm os defletores e folhas de tubo em alinhamento preciso.
O uso primário esmagador de um feixe de tubos é para uma troca de calor eficiente e em grande escala entre dois fluidos, mantendo-os fisicamente separados.Isto é fundamental em inúmeros processos industriais..
Como funciona:
Um fluido (geralmente o que precisa ser resfriado) flui através dos tubos. O outro fluido (geralmente água de resfriamento ou vapor) flui no lado da casca, sobre o exterior dos tubos.Transferência de calor através das paredes dos tubos do fluido mais quente para o fluido mais frio.
Principais aplicações e indústrias
Os feixes de tubos são onipresentes em indústrias onde é necessário aquecer ou resfriar fluidos de processo:
1Geração de energia:
Condensadores de superfície: condensar vapor que sai de uma turbina de volta para a água (condensado) usando água de resfriamento.
Aquecedores de água de alimentação: aquecedores de água de alimentação para caldeiras que utilizam vapor extraído de turbinas.
2Refinaria de petróleo e petroquímica:
Destilação de petróleo bruto: aquecimento do petróleo bruto antes de entrar numa coluna de destilação.
Refrigeração de produtos: refrigeração de produtos refinados como gasolina, diesel, etc.
Reboilers & Condensers: para colunas de destilação e reatores químicos.
3Processamento químico:
Controle de temperatura para reações químicas, recuperação de solventes e aquecimento/refrigeração do fluxo de processo.
4- Ar condicionado e refrigeração:
Refrigeradores: Grandes refrigeradores de água para refrigeração urbana ou processos industriais.
Sistemas de aquecimento e água quente.
5Indústria marítima:
Refrigeradores: Para água do motor, óleo lubrificante e sistemas de vapor em navios.
6Outras indústrias: Farmacêuticas
TamanhoDistância:
| Produção |
Diâmetro exterior |
Espessura da parede |
| Tubo de trocador de calor |
60,00 mm a 101,6 mm |
0.5 mm a 8 mm |
Finalização final
Solução Requeijada e Decorada/Requeijada Brilhante.
Tipo de tubos:

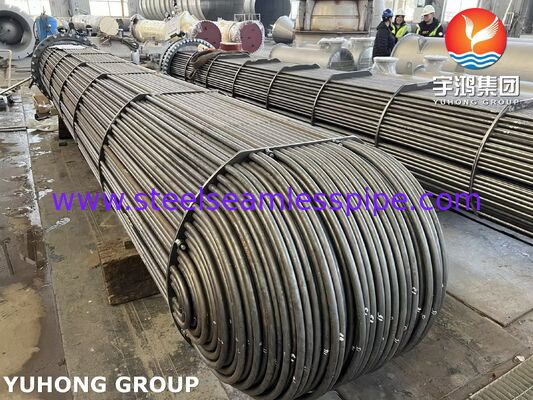

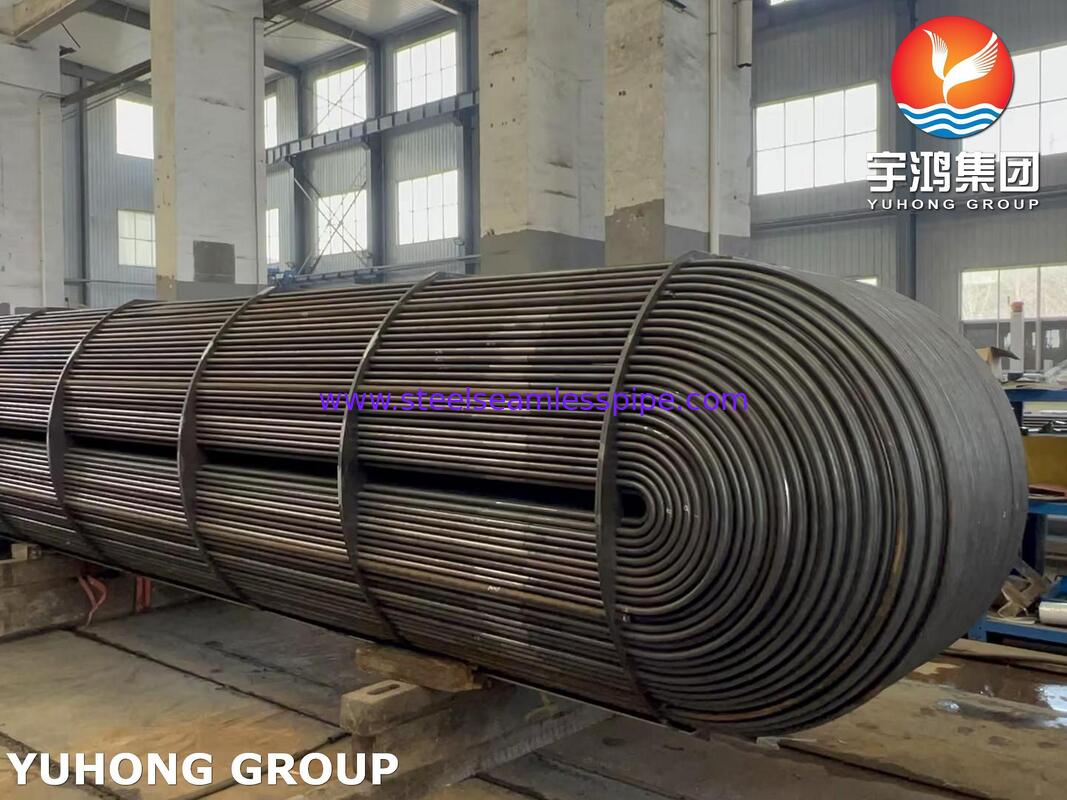

U-Bend & Straight.
Alguns dos testes de qualidade realizados por nós incluem:
| Teste de Corrosão |
Conducted only when specially requested by the client Conducted only when specially requested by the client Conducted only when requested by the client Conducted only when specially requested by the client Conducted only when specially requested by the client Conducted only when specially requested by the client Conducted only when specially requested by the client Conducted only when specially requested by the client |
| Análise química |
Test done as per required quality standards (Teste feito de acordo com os padrões de qualidade necessários) |
| Testes Destrutivos / Mecânicos |
Tensão. Dureza. Flattening. Flare. Flange. |
| Eddy Current Testing |
Done to detect homogeneities in subsurface by using Digital Flaw-mark Testing System |
| Testes hidrostáticos |
100% Testes hidrostáticos realizados de acordo com ASTM-A 450 normas para checking tube leakage, and biggest pressure we can support 20Mpa/7s. |
| Inspecção visual |
After passivation, every single length of tubes & pipes is subjected to thorough visual inspection by trained staff for detecting surface flaws & other imperfections Depois da passivação, cada comprimento de tubos e tubos é submetido a uma inspeção visual completa por pessoal treinado para detectar falhas de superfície e outras imperfeições |
Supplementary Testing:Além dos testes acima mencionados, também realizamos testes suplementares nos produtos fabricados.
- Eddy Current Testing
- O.P Testing
- Radiography Testing
|
- Testes de Corrosão
- Microtesting
- Macro Testing
|
- IGC Testing
- Testes de ultra-som
- Liquid Penetrate testing
|
