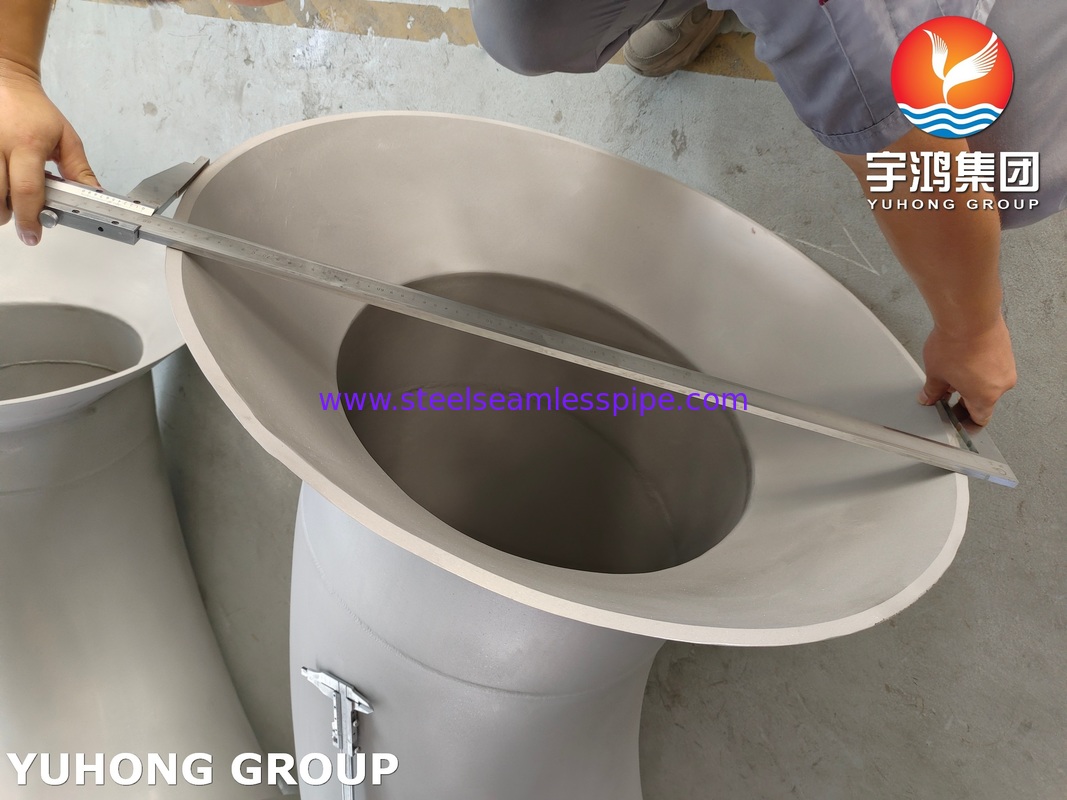

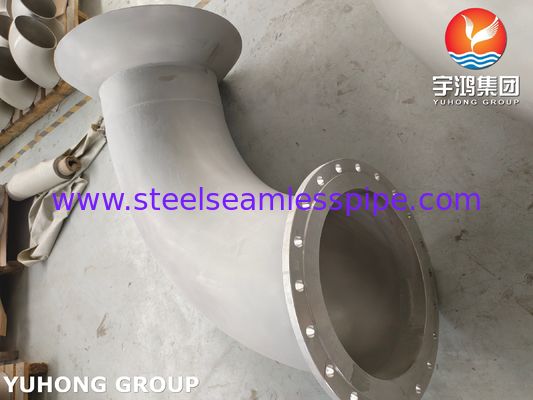

TUBO DE BOCAL PERSONALIZADO EM AÇO INOXIDÁVEL
Em sua forma mais simples, um bocal é uma entrada ou saída em forma de funil. Quando feito de aço inoxidável, é escolhido por propriedades específicas do material, como resistência à corrosão, resistência, higiene e durabilidade.
Aqui está uma análise de seus principais usos, do mais comum ao mais especializado:
1. Dinâmica de Fluidos e Sistemas de Bombeamento (Uso Mais Comum)
Esta é a aplicação clássica e mais crítica. O bocal é instalado na entrada de sucção de uma bomba.
Finalidade: Criar um fluxo suave e otimizado de fluido para o impulsor da bomba.
Como funciona:
Reduz a turbulência: Uma entrada com bordas afiadas faz com que o fluido se "separe" da parede do tubo, criando vórtices e turbulência.
Minimiza as perdas de entrada: Essa turbulência cria uma perda significativa de pressão (perda de carga), forçando a bomba a trabalhar mais para aspirar o fluido.
Promove o fluxo laminar: A forma gradual e curva do bocal guia o fluido suavemente para o tubo, minimizando a separação e mantendo um perfil de fluxo mais laminar (suave).
Benefícios:
Maior eficiência da bomba: Ao reduzir as perdas de entrada, a bomba requer menos energia para atingir a mesma vazão.
Previne a cavitação: A cavitação é a formação e o colapso de bolhas de vapor devido à baixa pressão na entrada da bomba, o que pode destruir o impulsor. Um bocal ajuda a manter uma pressão mais alta na entrada, evitando esse fenômeno prejudicial.
Reduz a vibração e o ruído: Um fluxo mais suave significa menos vibração e uma bomba operando mais silenciosamente.
Prolonga a vida útil da bomba: Ao evitar a cavitação e reduzir a tensão, a vida útil da bomba é significativamente aumentada.
Locais comuns: Estações de tratamento de água, sistemas de resfriamento industrial, sistemas de lastro de navios, HVAC em larga escala e qualquer aplicação de bombeamento de alto fluxo.
2. Hidráulica e Tanques de Teste
Esta é uma aplicação muito semelhante ao bombeamento, mas em um ambiente de teste controlado.
Finalidade: Criar um fluxo uniforme e sem perturbações de água em uma seção de teste.
Como funciona: Em um túnel de água ou tanque de reboque, um bocal é usado na entrada da seção de teste onde um modelo (como um casco de navio ou submarino) é colocado.
Benefícios:
Dados precisos: Um perfil de fluxo suave e uniforme é essencial para coletar dados hidrodinâmicos precisos (como coeficientes de arrasto e sustentação).
Imita as condições do mundo real: Ajuda a replicar o fluxo limpo e sem perturbações que um objeto experimentaria em águas abertas.
3. Aeroespacial e Túneis de Vento
Este é o equivalente aerodinâmico da aplicação hidráulica.
Finalidade: Guiar e acelerar suavemente o ar para a seção de teste de um túnel de vento.
Como funciona: A grande abertura em forma de funil (o bocal) na entrada de um túnel de vento diminui a velocidade do ar inicialmente, permitindo que ele se assente e se endireite antes de acelerar pela seção de contração para a área de teste.
Benefícios:
Fluxo laminar e uniforme: Essencial para testar modelos em escala de aeronaves, carros ou edifícios sem introduzir turbulência falsa.
Resultados de alta qualidade: A qualidade do bocal impacta diretamente a qualidade e confiabilidade dos dados aerodinâmicos coletados.
4. Indústria Marítima (Túneis de Propulsores)
Finalidade: Melhorar a eficiência dos propulsores de proa e popa em navios e plataformas offshore.
Como funciona: Um túnel é perfurado através do casco, e um propulsor é montado dentro. Um bocal é instalado nas aberturas interna e externa deste túnel.
Benefícios:
Maior impulso: Ao permitir que a água entre e saia do túnel com mais eficiência, o propulsor gera mais impulso com a mesma quantidade de energia.
Arrasto reduzido (quando não está em uso): A forma otimizada cria menos arrasto hidrodinâmico à medida que o navio se move pela água em comparação com um orifício com bordas afiadas.
5. Manuseio de Materiais e Design de Funis
Finalidade: Garantir o fluxo suave e confiável de materiais a granel (pós, grânulos, pellets) de um funil de armazenamento para uma linha de processamento ou transportador.
Como funciona: A forma do bocal na saída de um funil impede que os materiais "pontem" ou "arqueiem" (formando um bloco estável que interrompe o fluxo).
Benefícios:
Evita o entupimento: Promove o fluxo em massa em vez do fluxo em funil errático.
Taxa de alimentação consistente: Essencial para a dosagem precisa e o controle do processo.
Higiênico: O aço inoxidável é fácil de limpar e não é reativo, tornando-o ideal para as indústrias alimentícia, farmacêutica e química.
| Componente |
Descrição |
Finalidade/Função |
| TUBO |
O comprimento reto principal do carretel. |
O principal conduto para transportar o fluido. |
| JOELHO |
Uma conexão que muda a direção da tubulação (por exemplo, 90°, 45°). |
Para navegar em torno de obstáculos e mudar o caminho do fluxo. |
| TÊ |
Uma conexão com uma entrada e duas saídas (ou vice-versa). |
Para criar uma conexão de ramificação no sistema de tubulação. |
| REDUTOR |
Uma conexão concêntrica ou excêntrica que conecta tubos de diâmetros diferentes. |
Para fazer a transição entre diferentes tamanhos de tubos. |

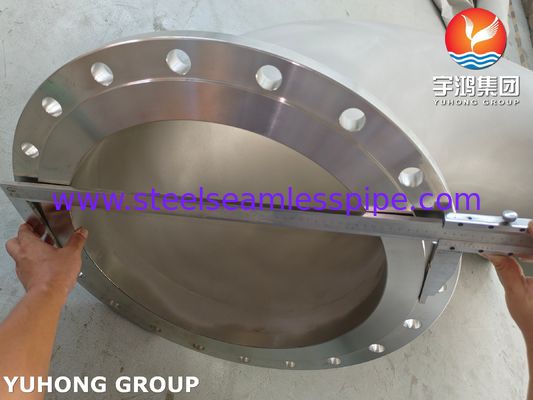

| FLANGE |
Um componente em forma de disco com furos para parafusos ao redor do perímetro. |
Função crítica: Conectar este carretel a outros carreteis, equipamentos ou válvulas no local. Permite a desmontagem e manutenção. |
| PONTA DE TUBO |
Um tubo menor soldado diretamente na tubulação principal. |
Uma alternativa mais simples, muitas vezes mais barata, a um tê para criar ramificações |
| SUPORTE DE FIXAÇÃO |
Uma placa de aço ou olhal soldado ao carretel. |
Fornece um ponto para fixar suportes de tubos, cabides ou âncoras à estrutura. |
