Cotovelos de solda de topo ASTM B366 Liga C22 (UNS N06022) | Conexões de liga de níquel superiores resistentes à corrosão
Introdução: O auge da resistência à corrosão em cotovelos de liga de níquel
Os cotovelos de solda de topo de liga C22 (UNS N06022) fabricados de acordo com a ASTM B366 representam o padrão ouro em resistência à corrosão para sistemas de tubulação industrial exigentes. Esta liga de níquel-cromo-molibdênio-tungstênio oferece desempenho excepcional em ambientes oxidantes e redutores, lidando com cloretos, ácidos (incluindo sulfúrico, clorídrico, fosfórico) e soluções mistas de ácido/sal onde ligas inferiores falham. Nossos cotovelos de precisão garantem mudanças de direção de fluxo sem vazamentos em aplicações críticas em todo o mundo.
Composição Química da Liga C22: Projetada para Máxima Estabilidade
A notável resistência à corrosão dos cotovelos C22 decorre de sua química controlada e equilibrada:
Tabela 1: Composição Química Típica da Liga C22 ASTM B366 (UNS N06022) (% em peso máximo, a menos que indicado)
| Elemento |
Níquel (Ni) |
Cromo (Cr) |
Molibdênio (Mo) |
Tungstênio (W) |
Ferro (Fe) |
Cobalto (Co) |
Carbono (C) |
Manganês (Mn) |
Silício (Si) |
| Requisito |
Equilíbrio |
20,0 - 22,5 |
12,5 - 14,5 |
2,5 - 3,5 |
2,0 - 6,0 |
≤ 2,5 |
≤ 0,015 |
≤ 0,50 |
≤ 0,08 |
Chave: Este equilíbrio preciso de Ni-Cr-Mo-W cria uma película passiva altamente estável, resistindo à corrosão por pites, corrosão em fendas e fissuração por corrosão sob tensão (SCC).
Graus Equivalentes da Liga C22: Reconhecimento Global de Materiais
Os cotovelos C22 são especificados sob vários padrões internacionais para desempenho de corrosão idêntico/semelhante:
Tabela 2: Especificações Internacionais Equivalentes da Liga C22 (UNS N06022)
| Sistema Padrão |
UNS |
EN (Europa) |
W.Nr. (DIN) |
ISO |
JIS (Japão) |
GOST (Rússia) |
Nomes Comerciais Comuns |
| Designação |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
ХН60МВЮ |
Hastelloy® C-22, liga INCONEL® 622 |
Nota: Equivalência indica desempenho de corrosão semelhante; verifique os requisitos específicos do padrão para intercambialidade.
Propriedades Mecânicas da Liga C22: Resistência Encontra Fabricabilidade
C22 mantém excelentes propriedades mecânicas mesmo em condições de serviço agressivas:
Tabela 3: Propriedades Mecânicas Típicas em Temperatura Ambiente da Liga C22 ASTM B366/B564 (Condição Forjada e Recozida)
| Propriedade |
Resistência à Tração (mín.) |
Limite de Escoamento (0,2% de deslocamento, mín.) |
Alongamento (em 2" ou 50 mm, mín.) |
Dureza (Rockwell B, máx.) |
| Requisito |
690 MPa (100 ksi) |
310 MPa (45 ksi) |
40% |
100 HRB |
| Valor Típico Atingido |
780-895 MPa (113-130 ksi) |
360-415 MPa (52-60 ksi) |
55-65% |
75-90 HRB |
Chave: Alta ductilidade (Alongamento) garante boa conformabilidade para cotovelos, enquanto a resistência excede a maioria das necessidades de serviço corrosivo.
Gama de Produtos de Cotovelos de Liga C22: Formados com Precisão para Serviço Crítico
Fornecemos todo o espectro de cotovelos de solda de topo C22 ASTM B366 para integração perfeita do sistema:

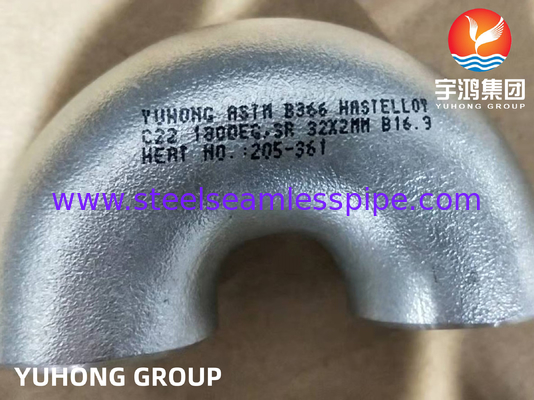

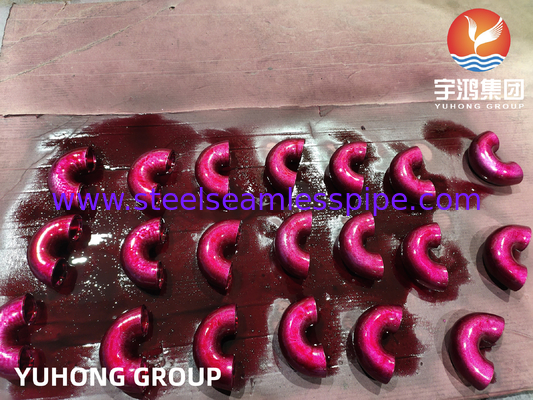

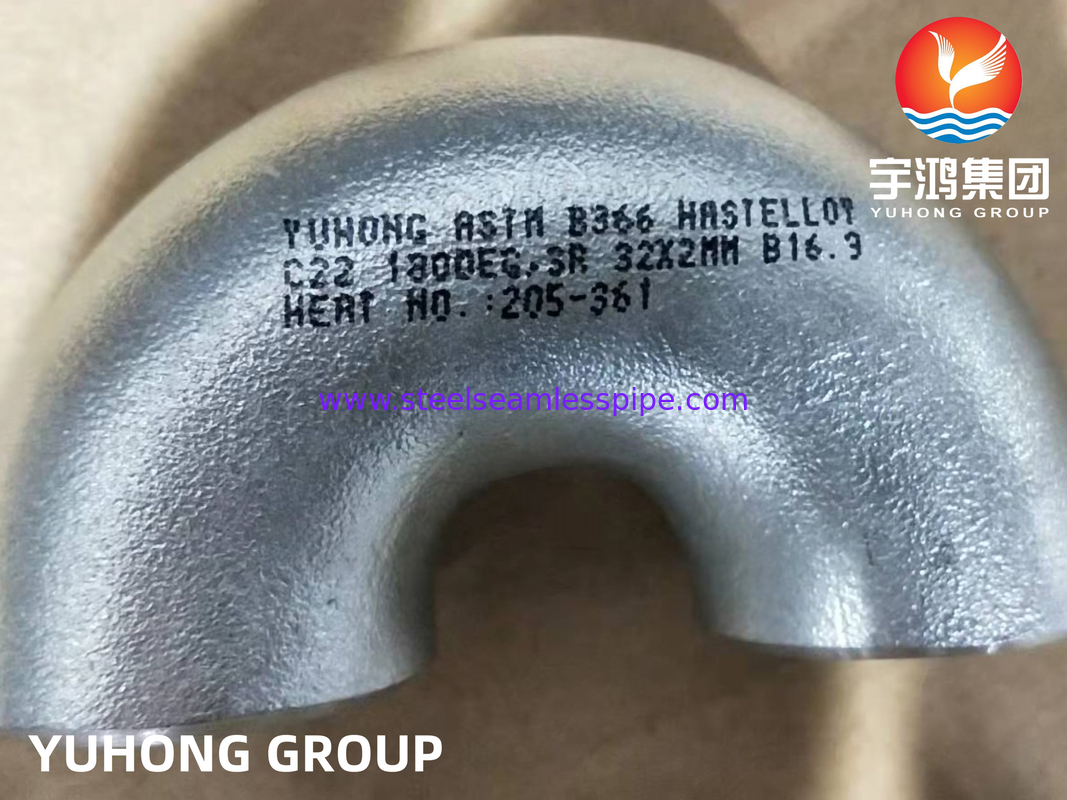

- Tipos: Cotovelos de 90° (LR e SR), Cotovelos de 45°, Retornos de 180° (LR e SR)
- Dimensões: ASME B16.9 / MSS SP-43 (Padrão), ASME B16.28 (Raio Curto de Solda de Topo)
- Tamanhos: 1/2" NB (DN15) a 48" NB (DN1200)
- Espessura da Parede: SCH 5S, SCH 10S, SCH 40S, SCH 80S, SCH 160S, XXS; Também disponível por espessura especificada pelo cliente (WT).
- Processo de Fabricação: Sem costura (SMLS) ou Soldado e Recozido por Solução (obrigatório para resistência à corrosão).
- Extremidades: Extremidades chanfradas (ASME B16.25) prontas para soldagem.
Tolerâncias Dimensionais do Cotovelo de Liga C22: Precisão Garantida
Nossos cotovelos estão em conformidade com padrões dimensionais rigorosos, garantindo o ajuste e a integridade da solda:
Tabela 4: Tolerâncias Dimensionais Chave por ASME B16.9 para Cotovelos de Liga C22
| Parâmetro |
Tolerância |
| Centro à Extremidade (90° LR) |
±1,6 mm (1/16") para NPS ≤ 24", ±3,2 mm (1/8") para NPS > 24" |
| Centro à Extremidade (90° SR) |
±1,6 mm (1/16") para todos os NPS |
| Centro à Extremidade (45°) |
±1,6 mm (1/16") para NPS ≤ 24", ±3,2 mm (1/8") para NPS > 24" |
| Fora de Redondez (Ovalidade) |
1% do OD nominal máx. (após preparação para soldagem) |
| Espessura da Parede |
±12,5% da parede nominal solicitada (sujeito à tolerância da fábrica do tubo/tubo bruto) |
| Ângulo do Chanfro |
37,5° ± 2,5° |
| Face do Chanfro |
1,6 mm ± 0,8 mm (1/16" ± 1/32") |
Aplicações do Cotovelo de Liga C22: Conquistando os Ambientes Mais Agressivos
Esses cotovelos se destacam onde a resistência à corrosão é fundamental:
- Processamento Químico: Reatores, misturadores, tubulações para HCl, H2SO4, H3PO4, ácido acético, cloro, solventes.
- Controle de Poluição (FGD/Depuradores): Dutos, coletores, eliminadores de névoa, torres de absorção que manuseiam SO2/Cl⁻/F⁻ quentes e úmidos.
- Farmacêutica: Linhas de processo de alta pureza, sistemas CIP/SIP que exigem resistência à contaminação.
- Celulose e Papel: Plantas de branqueamento (dióxido de cloro, hipoclorito), digestores, linhas de licor.
- Incineração e Tratamento de Resíduos: Gases de combustão, lodo de cinzas e sistemas de manuseio de lixiviados.
- Marinha e Offshore: Resfriamento com água do mar, tratamento de água de lastro, injeção química.
- Reprocessamento de Combustível Nuclear: Manuseio de ácido nítrico e produtos de fissão.
- Mineração Ácida e Refino de Metais: Eletro-obtenção, decapagem, manuseio de eletrólitos.
Por que escolher nossos cotovelos de liga C22 ASTM B366?
- Integridade do Material: Certificados de Teste de Fábrica (MTCs) por EN 10204 3.1/3.2, garantindo rastreabilidade e conformidade completas.
- Fabricação de Precisão: Aderência estrita às tolerâncias dimensionais ASME B16.9/B16.28 para ajuste perfeito.
- Resistência à Corrosão Ideal: Recozimento por solução por ASTM B366 garante o desempenho máximo da liga.
- Disponibilidade Global: Estoque em tamanhos chave; pedidos personalizados atendidos prontamente.
- Experiência Técnica: Suporte de engenharia para seleção de materiais e adequação da aplicação.
Peça sua Solução Resistente à Corrosão Hoje!
Solicite uma cotação para cotovelos de solda de topo de liga C22 (UNS N06022) ASTM B366 no tamanho, programação e quantidade necessários. Especifique o ângulo (90°/45°/180°) e o raio (LR/SR).
