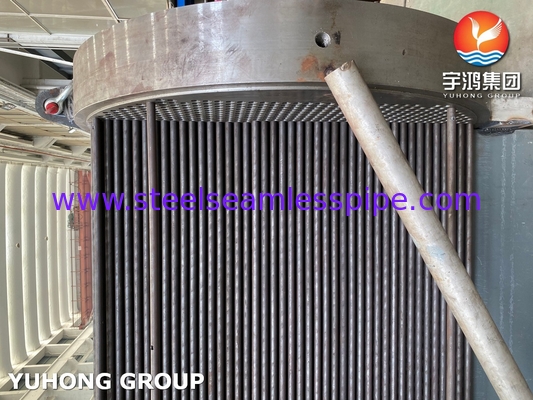

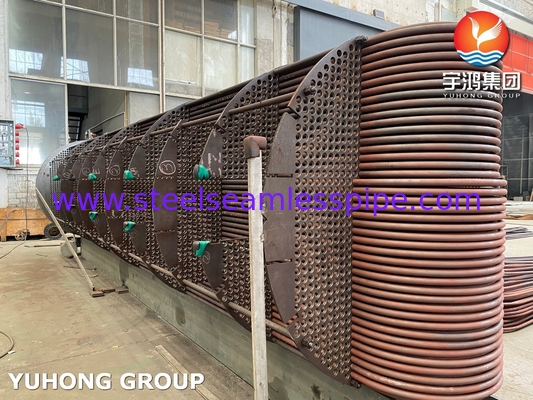

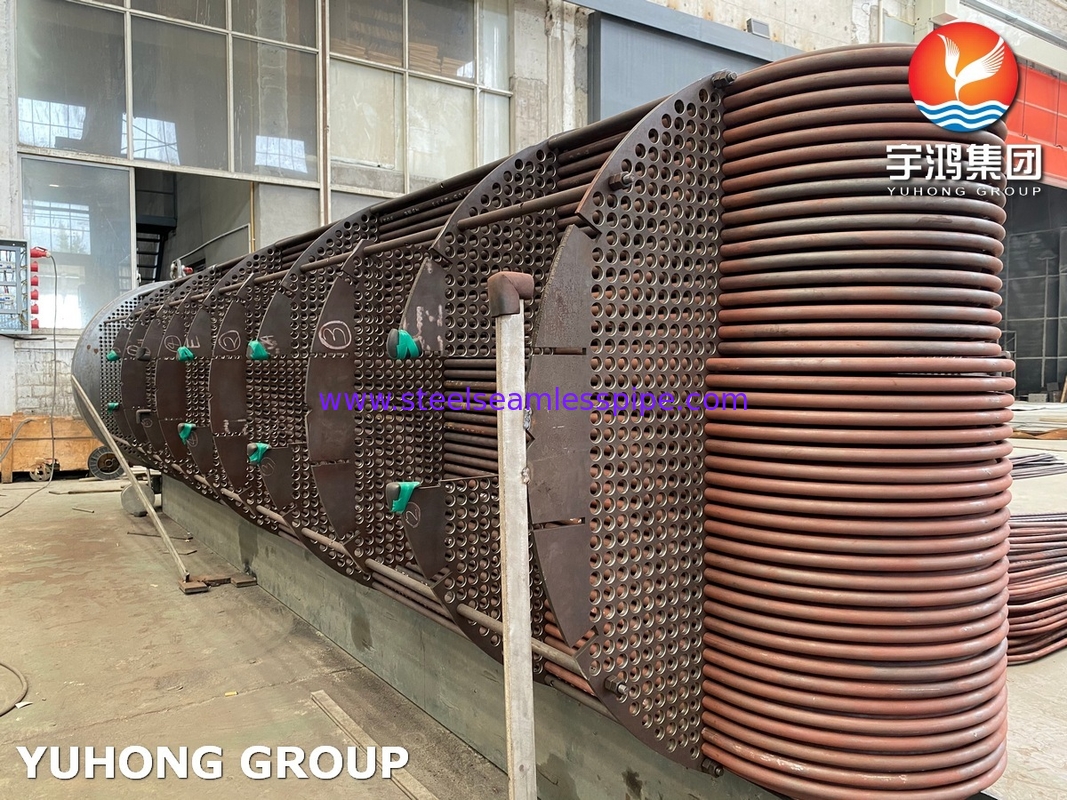

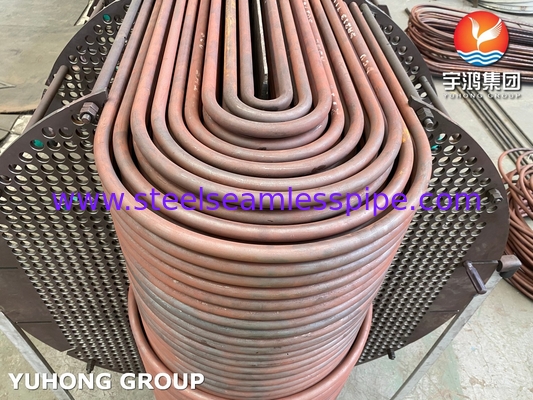

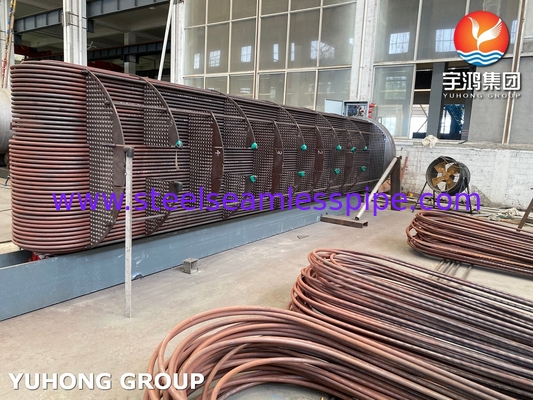

Trocador de calor Classe R TEMA: Feixe de tubos sem costura de aço carbono, 1.5×Teste hidrostático por ASME Sec VIII

Detalhes do produto:

Place of Origin:	CHINA, KOREA
Marca:	YUHONG
Certificação:	ASME, ASTM, ASME U Stamp
Model Number:	CARBON STEEL TUBE BUNDLE

Condições de Pagamento e Envio:

Minimum Order Quantity:	1 SET
Preço:	0-1000000USD
Packaging Details:	Wooden export crates
Delivery Time:	30-60DAYS
Payment Terms:	T/T, L/C, D/A
Supply Ability:	15 SETS/MONTH

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Tube:	ASME SA213 TP316L	Tubesheet:	ASTM A350 GRADE LF2 CLASS 1
Baffles:	A/SA 516 Gr.70+N	Rods:	ASTM A194 Grade 2H
Spacers:	ASME SA213 TP316L	Support Plate:	SA516 GR.70N
Destacar:	Tubo de trocador de calor de aço carbono , Tubos do trocador de calor com teste hidrostático ASME , Feixe de tubos sem costura para trocador de calor

Intercambiador TEMA classe R: conjunto de tubos sem costura de aço carbono, 1,5×Hydrotest por ASME Sec VIII

Trocador de calor de aço carbono da classe R TEMAReúne requisitos rigorososSecção VIII da ASMEeTEMAnormas que garantam segurança, fiabilidade e desempenho a longo prazo em ambientes industriais exigentes.

1. Vantagens dos feixes de tubos de aço carbono

Características	Benefícios
Eficaz em termos de custos	Redução dos custos do projecto.
Alta resistência mecânica	Adequado para aplicações de alta pressão.
Conductividade térmica	Propriedades eficientes de transferência de calor.
Soldabilidade	Mais fácil de fabricar e reparar.
Resistência à corrosão (com HIC)	Resistir à degradação em ambientes húmidos de H2S.
Versatilidade	Em petróleo e gás, petroquímica e geração de energia.

2. ITP (Plano de inspecção e ensaio) para os pacotes de tubos de aço carbono

Passo N° 1.	Estágio	Critérios de aceitação	Testemunha/Revisão
1	Inspecção das matérias-primas	Normas ASTM ou ASME	QC, inspector de terceiros
2	Verificação das dimensões do tubo	Desenhos e tolerâncias por projeto	QC
3	Inspecção das folhas dos tubos	De acordo com os requisitos da secção VIII da ASME	QC
4	Solução de folhas de tubo a tubo	Normas ASME Sec IX	Inspector de terceiros
5	Montagem de defletor e suporte	Especificações TEMA Classe R	QC
6	Ensaios hidrostáticos	Sem fugas ou queda de pressão	Inspector autorizado, cliente.
7	Inspecção final	Normas TEMA	Cliente, inspector externo
8	Autorização da documentação	Documentação completa e precisa	Cliente, QC.

3Requisitos e procedimento de ensaio hidrostático

Requisitos essenciais:

Norma de ensaio: ASME Secção VIII Divisão 1.
PressãoPressão de trabalho de 1,5 x.
Tempo de retençãoNormalmente, duas horas.

Procedimento de ensaio:

Preparação:
- Montar o feixe de tubos e assegurar que todas as aberturas estejam seladas com tampas ou tampões adequados.
Pressurização:
- Usando uma bomba hidráulica calibrada, aumentar gradualmente a pressão até ao nível de ensaio exigido (1,5 vezes a pressão de projecto).
Período de espera:
- Inspecionar todas as soldas, conexões e superfícies para vazamentos visíveis ou deformações
Despressurização:
- Após a duração do ensaio, liberar lentamente a pressão para evitar danos ao feixe do tubo.
Inspecção pós-teste:
- Registar os resultados dos ensaios e elaborar um relatório detalhado do ensaio hidrotest para aprovação do cliente
