Fittings para tubos de aço inoxidável ASTM A403 WP321H ASME B16.9 Buttweld 180° Cotovelo

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ISO, API, PED , ABS, DNV, BV, LR
Número do modelo:	Cotovelo de 180 graus em aço inoxidável ASTM A403 WP321H

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 unidade
Detalhes da embalagem:	Caixa ou palete de madeira PLY
Tempo de entrega:	7 dias
Termos de pagamento:	C/C, T/T

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Nome do produto:	Cotovelo de aço inoxidável	Dimensões:	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Padrão:	ASTM A403/ASME SA403	Materiais:	304/304L/304H, 316L, 347H, 321, 321H, etc.
Tamanhos:	1/2” N.B. - 48" N.B.	Espessura de parede disponível:	Programação 10s - programação XXS
Radius de dobra:	R=1D, 2D, 3D, 5D, 6D ou Personalizado	Forma:	45DEG, 90DEG, 180DEG
Tipo:	Não com costura, soldados
Destacar:	Instalação de tubos de aço inoxidável com cotovelo de 180° , WP321H Instalação de tubos de aço inoxidável , Instalação de tubos de aço inoxidável ASTM A403

Cotovelo de 180 graus em aço inoxidável ASTM A403 / ASME SA403 WP321H, B16.9 Solda de topo Conexões para tubos

Principais características das conexões para tubos de aço inoxidável ASTM A403 WP304H

Resistência a altas temperaturas: A principal vantagem do 321H é sua resistência superior e resistência à fluência em temperaturas elevadas (normalmente acima de 1000°F / 540°C) em comparação com o 321 ou 304/304H padrão.
Resistência à sensibilização: A estabilização com titânio impede a sensibilização durante a soldagem ou exposição a altas temperaturas, mantendo a resistência à corrosão.
Resistência à corrosão: Boa resistência geral à corrosão típica dos aços inoxidáveis austeníticos. Resistente à oxidação em altas temperaturas.
Classificação de pressão: Sua classificação de pressão é determinada pela programação do tubo correspondente (por exemplo, Sch 40, Sch 80, Sch 160, XXS) de acordo com ASME B16.9 (o padrão dimensional referenciado por A403). A classe "H" permite que seja usado em pressões mais altas em temperaturas elevadas.
Dimensões: Deve estar em conformidade com ASME B16.9 ("Conexões soldadas de topo forjadas fabricadas em fábrica").
Teste e certificação: Fornecido com um Relatório de Teste de Material (MTR/Certificado de Conformidade) que atende aos requisitos da A403, incluindo análise química e propriedades mecânicas. Exames não destrutivos (END), como RT (teste radiográfico), podem ser especificados para determinadas aplicações ou programações.

Equivalente de material do cotovelo de 180 graus em aço inoxidável ASTM A403 WP321/321H

PADRÃO	WERKSTOFF NR.	UNS	JIS	EN
SS 321	1.4541	S32100	SUS 321	X6CrNiTi18-10
SS 321H	1.4878	S32109	SUS 321H	X12CrNiTi18-9

Equação química do aço inoxidável ASTM A403 WP321/321H180 graus Cotovelo

Grau	C	Mn	Si	P	S	Cr	N	Ni	Ti
SS 321	0,08 máx.	2,0 máx.	1,0 máx.	0,045 máx.	0,030 máx.	17,00 - 19,00	0,10 máx.	9,00 - 12,00	5(C+N) - 0,70 máx.
SS 321H	0,04 - 0,10	2,0 máx.	1,0 máx.	0,045 máx.	0,030 máx.	17,00 - 19,00	0,10 máx.	9,00 - 12,00	4(C+N) - 0,70 máx.

Características mecânicas do aço inoxidável ASTM A403 WP321/321H180 graus Cotovelo

Densidade	Ponto de fusão	Resistência à tração	Limite de escoamento (0,2% de deslocamento)	Alongamento
8,0 g/cm3	1457 °C (2650 °F)	Psi - 75000, MPa - 515	Psi - 30000, MPa - 205	35 %

Cotovelo de solda de topo (45°)

Um cotovelo de solda de topo de 45 graus é usado para mudar a direção de um sistema de tubulação em 45 graus. Ele permite uma curva gradual no fluxo, o que pode ser benéfico para reduzir a perda de pressão e a turbulência.

Cotovelo de solda de topo (90°)
Fittings para tubos de aço inoxidável ASTM A403 WP321H ASME B16.9 Buttweld 180° Cotovelo 2 Um cotovelo de solda de topo de 90 graus muda a direção do fluxo do tubo em um ângulo reto (90 graus). Este é o tipo de cotovelo mais comum usado em sistemas de tubulação. Disponível em diferentes raios (raio curto ou raio longo), o que afeta a taxa de fluxo e a queda de pressão.

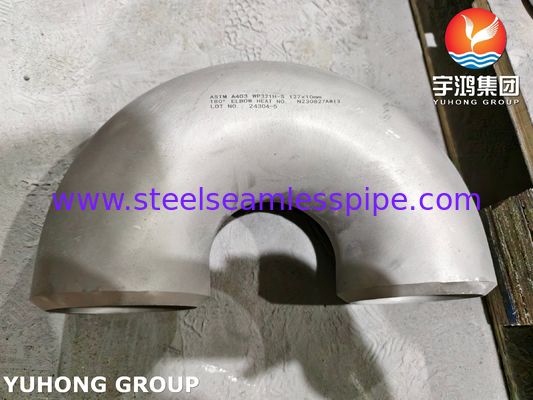

Cotovelo de solda de topo (180°)

Um cotovelo de solda de topo de 180 graus cria uma curva em U no sistema de tubulação, revertendo completamente a direção do fluxo. Ele efetivamente permite o redirecionamento total no layout da tubulação. Comumente usado em aplicações onde um fluxo de retorno é necessário, como em sistemas de resfriamento e certas aplicações hidráulicas.

Aplicação

Geração de energia: Linhas de vapor de alta temperatura, tubos de caldeira, superaquecedores, reaquecedores.
Refino de petróleo e gás: Linhas de processo de alta temperatura, tubos de fornos, linhas de transferência em rachadores catalíticos.
Plantas petroquímicas: Reatores de alta temperatura, trocadores de calor, tubulação de fornos.
Processamento químico: Linhas que manuseiam meios quentes e corrosivos.
Qualquer aplicação que exija tubulação de aço inoxidável austenítico operando sob alta pressão e alta temperatura sustentadas, onde a resistência à fluência é crítica.
