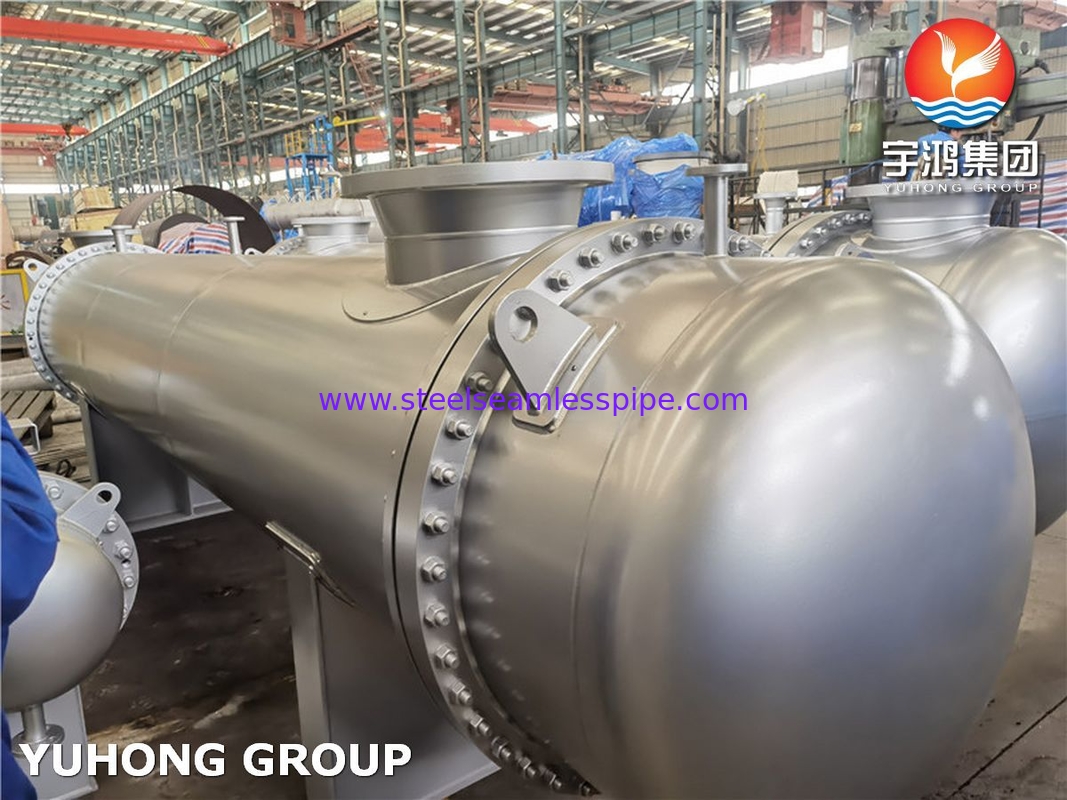

API 660 CHELL e TUBE TUBE TEMLE TEMA PADRÃO ASME U SAMPO ASME VIII

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Número do modelo:	permutador de calor do escudo e do tubo

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	1--1000000 USD
Detalhes da embalagem:	Paleta
Tempo de entrega:	45 a 150 dias
Termos de pagamento:	C/C, T/T
Habilidade da fonte:	50Sets/Months

Contato

Padrão para Trocadores de Calor Casco e Tubos:

API 660 - Trocador de Calor Casco e Tubos

projeto do permutador de calor do escudo e do tubo:

TEMA, ASME VIII

Material de folha de tubos para trocadores de calor de concha e tubo:

Aço inoxidável, duplex, liga de níquel, liga de cobre, liga de aço, titânio, revestimento

Padrão de Tubos para Trocadores de Calor Casco e Tubos:

ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME

Tubo de placa tubular do trocador de calor casco e tubo:

Placa tubular flutuante, Placa tubular estacionária

Concha e câmbio de calor de tubo:

Baffle longitudinal, baffle de impingimento, baffle transversal, baffle cruzado

NDT para trocadores de calor de concha e tubo:

RT, PT, MT, UT, PMI

Destacar:

Características dos Trocadores de Calor Casco e Tubo.
Trocador de calor casco e tubo	Típico no Código TEMA	Vantagens	Limitações
Trocador de calor de tubo fixo	BEM, AEM, NEN	1. Fornece área máxima de transferência de calor para um determinado diâmetro de casco e tubo.	1. O lado do casco ou a parte externa dos tubos são inacessíveis para limpeza mecânica.
		2. Fornece passes de tubo simples e múltiplos para garantir a velocidade adequada.	2. Nenhuma provisão para permitir a expansão térmica diferencial desenvolvida entre o tubo e o lado do casco. Isso pode ser resolvido fornecendo uma junta de expansão no lado do casco.
		3. Menos dispendioso do que os projetos de feixe removível.
Trocador de calor de cabeçote flutuante	AEW, BEW, BEP, AEP, AES, BES	1. A placa tubular flutuante permite a expansão térmica diferencial entre o casco e o feixe de tubos.	1. Para fornecer a tampa do cabeçote flutuante, é necessário aparafusá-la à placa tubular. O círculo de parafusos requer o uso de espaço onde seria possível colocar um grande número de tubos.
		2. Tanto o feixe de tubos quanto o lado do casco podem ser inspecionados e limpos mecanicamente.	2. Os tubos não podem se expandir independentemente, de modo que aplicações de choque térmico enormes devem ser evitadas.
			3. Materiais de embalagem produzem limites na pressão e temperatura de projeto.
Trocador de calor de tubo em U removível	BEU, AEU	1. O projeto em U permite a expansão térmica diferencial entre o casco e o feixe de tubos, bem como para tubos individuais.	1. Devido à curva em U, alguns tubos são omitidos no centro do feixe de tubos.
		2. Tanto o feixe de tubos quanto o lado do casco podem ser inspecionados e limpos mecanicamente.	2. Devido à curva em U, os tubos só podem ser limpos por métodos químicos.
		3. Menos dispendioso do que os projetos de cabeçote flutuante ou cabeçote flutuante embalado.	3. Devido ao aninhamento do tubo em U, o tubo individual é difícil de substituir.
			4. Nenhum passe de tubo único ou fluxo verdadeiramente contracorrente é possível.
			5. A espessura da parede do tubo na curva em U é mais fina do que na parte reta dos tubos.
			6. A drenagem do circuito do tubo é difícil quando posicionado com a posição vertical com o lado da cabeça para cima.
