API 660 Intercâmbio de calor de concha e tubo Solução superior de transferência de calor para indústrias

Reboilers de tipo de caldeira, trocadores de calor de tipo de caldeira, trocadores de calor de tipo TEMA K, trocadores de calor de tipo API 660 de concha e tubo

TEMAA norma é para a Associação de Fabricantes de Intercambiadores Tubulares e é um conjunto de normas que foram desenvolvidas pelos principais fabricantes de tubos e tubos.Estas normas definem o estilo do trocador de calor e as tolerâncias de usinagem e montagem. One of the advantages of selecting a shell & tube manufacturer that builds to TEMA specifications is that the end-user is assured that they will receive and install a piece of equipment that is built to certain specification’s and criteria.

TEMA C Serviço Geral
TEMA B Serviço químico
Serviço de Refinaria TEMA R

API 660É uma norma que especifica os requisitos específicos para a concepção, fabrico, inspeção, ensaios e envio de trocadores de calor em tubos.

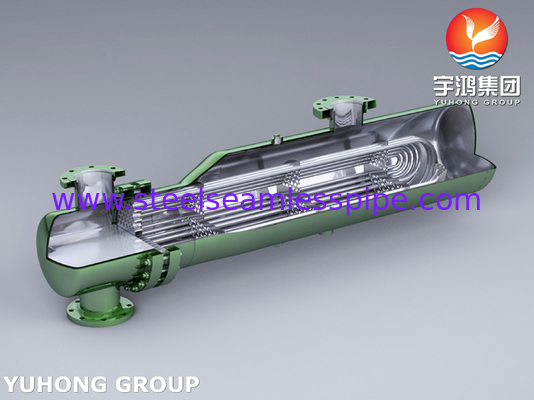

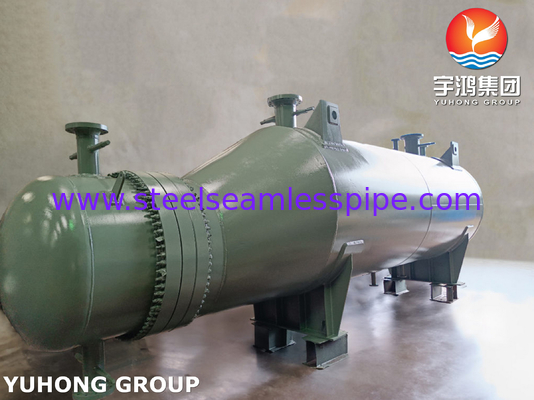

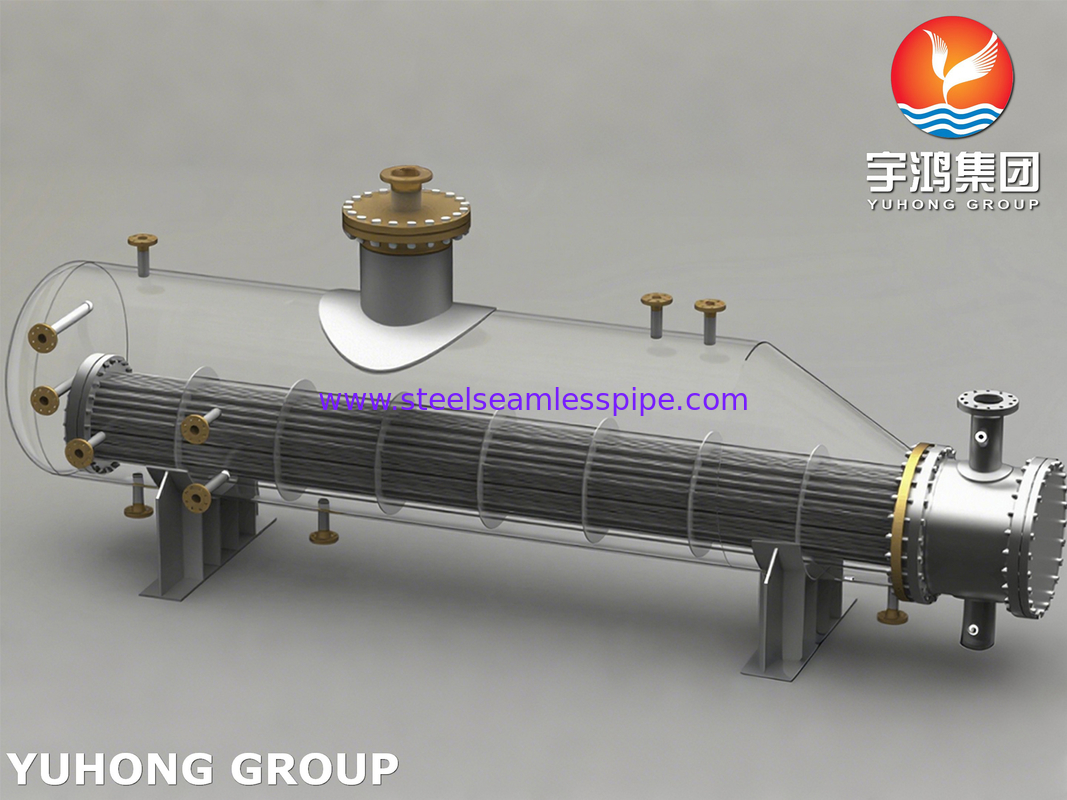

Cambio de calor tipo caldeira / Reboiler tipo caldeiraO líquido entra em contacto com um conjunto de tubos que contém o meio de aquecimento.O meio de aquecimento, que pode ser vapor, flui através de feixes de tubos e sai como condensadoO líquido da parte inferior da torre a aquecer flui através do lado da casca. O calor latente do meio de aquecimento (vapor) é utilizado para vaporizar o líquido do lado da casca.O projeto da casca K fornece espaço suficiente para separar o líquido vaporizado e o vaporO líquido vaporizado flui para fora através da parte superior da casca.
Há uma parede de retenção ou barragem de transbordamento, que determina a quantidade de líquido que será retida na casca para que o feixe de tubos seja mantido coberto com líquido.O feixe de tubos deve estar imerso no interior do líquido em todos os momentos durante o processo para a máxima eficiência de um trocador.

Aplicação do trocador de calor do tipo de caldeira / reboiler do tipo de caldeira:
