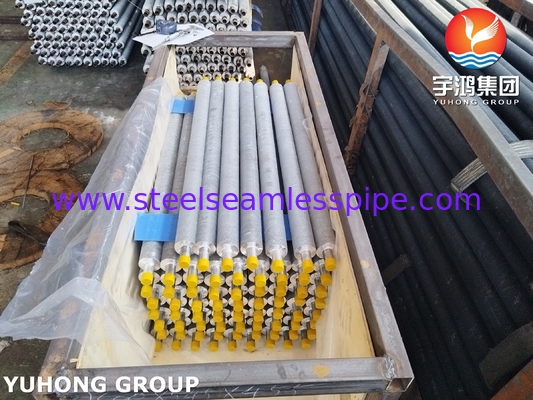

ASME SA249 Tubos de borracha de aço inoxidável tipo L
Para que são utilizados os tubos com barbatanas?
Os tubos com nadadeiras são os principais componentes dos trocadores de calor. São uma série de tubos onde foram adicionadas nadadeiras no exterior para aumentar a área de contato com o fluido exterior,para trocar calor e entre o fluido dentro do tubo e o fluido fora do tuboOs tubos com nadadeiras são tubos planos de aço carbono revestidos de alumínio com nadadeiras de alumínio soldado.
A fita metálica (alumínio, cobre ou aço inoxidável) é fixada à superfície exterior do tubo de base por enrolamento, soldadura ou inserção.A sua função principal é aumentar a área de troca de calor e melhorar a eficiência da transferência de calor no lado do ar.

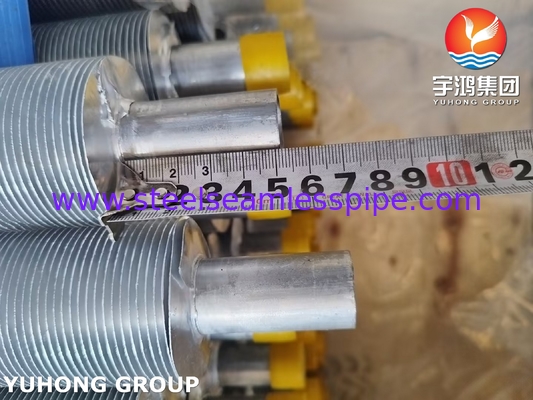

A faixa da barbatana é enrolada num ângulo específico (como um ângulo helicoidal de 30°~60°) para formar uma barbatana espiral contínua, que pode ser marcada como "tipo L".
A raiz da barbatana tem forma de "L" e é fixada ao tubo base por bloqueio mecânico ou soldadura para aumentar a resistência ao contato entre a barbatana e o tubo base e evitar o afrouxamento.
A principal vantagem pode ser o desempenho anti-vibração ou a estrutura especial de transferência de calor.Recuperação de calor residual e outros cenários, e devem ser selecionados com base nas características do meio (temperatura, corrosão), condições ambientais (velocidade do vento, poeira) e fatores de custo.
Principais vantagens
Transferência de calor eficiente: a área de superfície expandida da barbatana pode atingir 10 ~ 30 vezes a do tubo de base, melhorando significativamente a eficiência de transferência de calor no lado do ar.
Resistência à corrosão: se forem utilizados tubos de base de barbatanas de alumínio + aço carbono (Al-Fe bimetálico), tem vantagens de custo e resistência à corrosão atmosférica.
Resistência mecânica: O projeto da raiz em forma de L ou o processo de soldagem garantem que as barbatanas não caem facilmente no fluxo de ar de alta velocidade.
Econômico: menor custo do que o tubo de barbatana laminada (Barraca Incorporada), adequado para aplicação em larga escala.
SS304 Composições químicas
| Elementos |
% presente |
| Carbono (C) |
0.07 |
| Cromo (Cr) |
17.50 - 19.50 |
| Manganês (Mn) |
2.00 |
| Silício (Si) |
1.00 |
| Fósforo (P) |
0.045 |
| Enxofre (S) |
0.015b) |
| Níquel (Ni) |
8.00 - 10.50 |
| Nitrogénio (N) |
0.10 |
| Ferro (Fe) |
Balanço |
SS304 Propriedades mecânicas
| Imóveis |
Valor |
| Força abrangente |
210 MPa |
| Prova de Estresse |
210 Min MPa |
| Resistência à tração |
520 - 720 MPa |
| Extensão |
45 Min% |
Aplicação
Refrigerador de ar:
Utilizado para resfriar óleo e gás de alta temperatura (como o gás de saída da unidade de craqueamento catalítico), condensação de hidrocarbonetos leves (como a recuperação de GLP).
Exemplo: O tubo de barbatanas é comumente usado no refrigerador de ar padrão API 661, e o tipo de barbatanas é selecionado de acordo com a temperatura média (como barbatanas de aço inoxidável para alta temperatura).
Sistema de recuperação de calor residual:
Para recuperar o calor na caldeira de calor de resíduos de gases de combustão, o material da barbatana deve ser resistente à oxidação a altas temperaturas (como o aço inoxidável 409).
Equipamento de refrigeração:
Tubos de barbatanas externas de condensadores de amônia ou freão, barbatanas de alumínio podem reduzir o peso e prevenir a corrosão.
