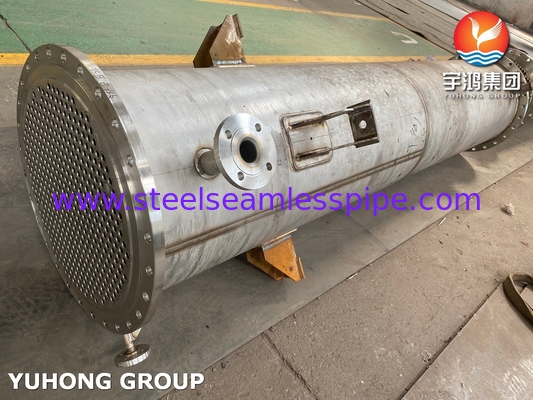

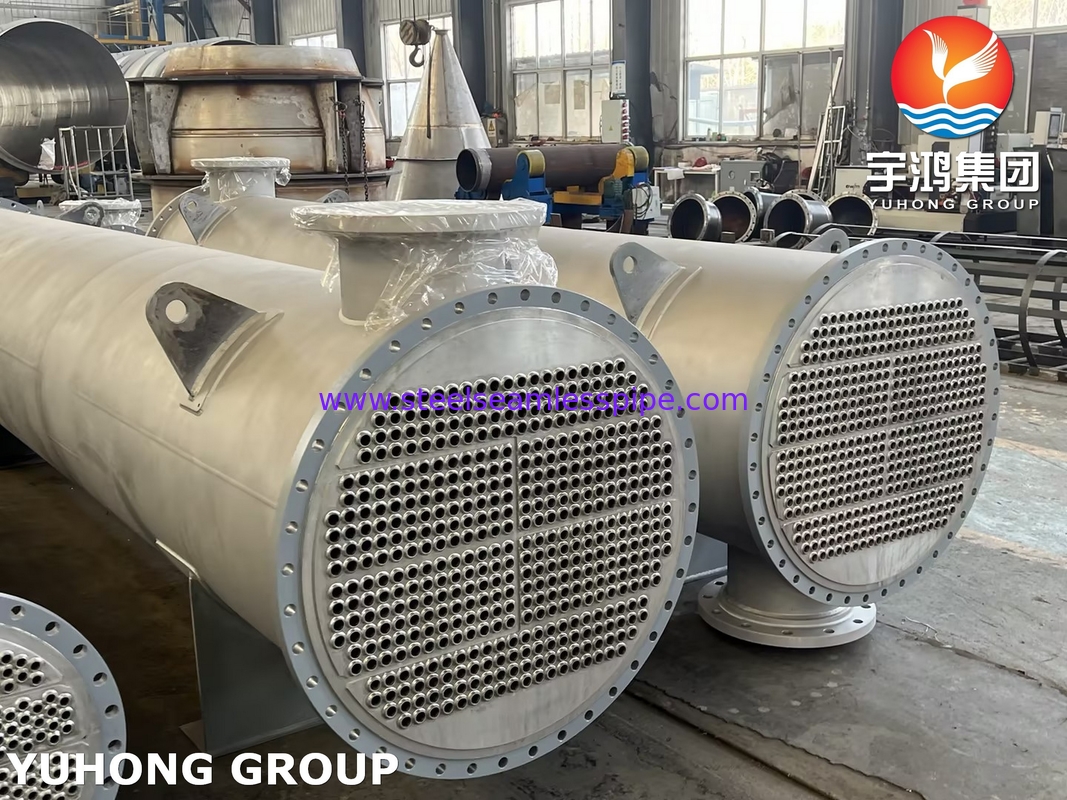

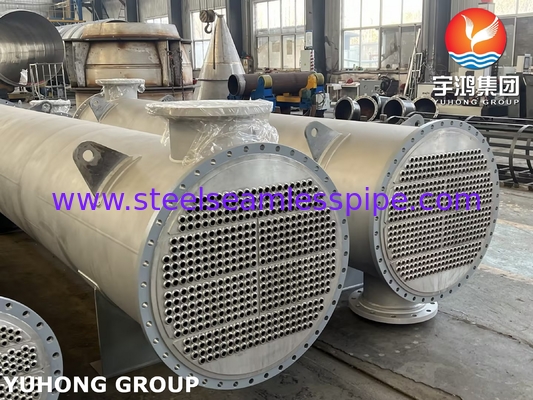

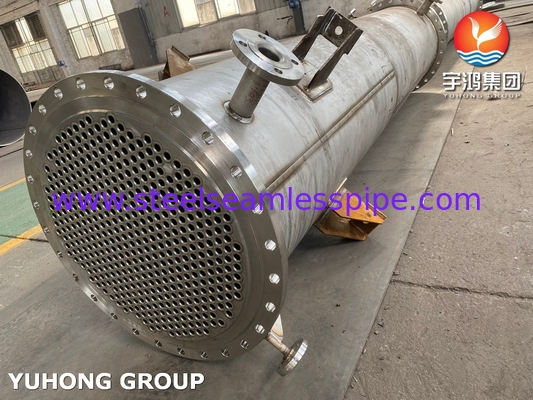

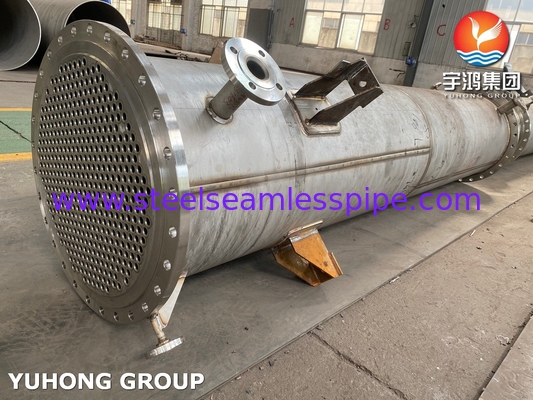

Trocador de calor de classe TEMA R BEM, tubo fixo de folha de tubo, tubo NACE SA179 para serviço de refinaria de gás azedo

Detalhes do produto:

Lugar de origem:	CN
Marca:	YUHONG
Certificação:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
Número do modelo:	Intercâmbio de calor de folha de tubo fixo, classe TEMA R BEM

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	Negociável
Packaging Details:	Weatherproofed with steel skids for ocean freight
Tempo de entrega:	120 dias
Termos de pagamento:	T/T, L/C na vista
Habilidade da fonte:	15 SETS/MONTH

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (290)

Tubo sem emenda de aço inoxidável (277)

Tubulação de aço inoxidável frente e verso (127)

Tubo de aço inoxidável frente e verso (29)

Tubo de agulha (107)

Tubos de barbatanas (631)

Trocador de calor (17)

tubo do permutador de calor (424)

Pacote de tubos de trocador de calor (37)

Permutador de calor Tubesheet (116)

defletor do permutador de calor (36)

Refrigerador de ar (8)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (57)

Tubo soldado de aço inoxidável (114)

Tubulação da liga de níquel (261)

Tubo da liga de níquel (79)

Tubo da liga de cobre (227)

Tubo do aço de liga (184)

Tubo do titânio (10)

tubo recozido brilhante (153)

Tubo de caldeira (145)

encaixe de aço (804)

Flange de aço (590)

Outros (391)

Partes de revestimento (7)

Descrição de produto detalhada

Pressão de projeto (tubo):	4.0 MPa (580 psi)	tubo:	Tubos sem costura de aço carbono ASTM SA179
Tubesheet:	SA516 Gr.70 + SS309L Camada revestida (protegida contra explosões)	concha:	ASTM SA516 Gr.70 Aço carbono
Material de deflexão:	SA516 Gr.70 Aço de carbono (25% de corte de deflexão, segmental)
Destacar:	Tubos sem costura de aço carbono ASTM SA179 , Tubo de aço carbono sem costura para trocador de calor

Trocador de calor de classe TEMA R BEM, tubo fixo de folha de tubo, tubo NACE SA179 para serviço de refinaria de gás azedo

Yuhong Holding Group Co., Ltd.É líder mundialmente reconhecido no fabrico e fornecimento de equipamentos industriais, incluindo trocadores de calor, aquecedores a combustão, refrigeradores de ar e seus componentes críticos.Com décadas de experiência e um compromisso de fornecer produtos da mais alta qualidade, atendemos clientes de várias indústrias em todo o mundo.

Entre as nossas ofertas premium está oTubos sem costura de aço carbono ASTM SA179, especialmente concebidos paraIntercambiadores de calor de folhas de tubos fixosReconhecidos pela sua excelente condutividade térmica, durabilidade e fiabilidade, os tubos sem costura SA179 são a escolha ideal para sistemas de trocadores de calor eficientes e duradouros.

1. ASTM SA179 Composição química e propriedades mecânicas

Elementos	Composição (%)
Carbono (C)	≤ 006
Manganês (Mn)	0.27 ¢ 0.63
Fósforo (P)	≤ 0035
Enxofre (S)	≤ 0035

O baixo teor de carbono no SA179 minimiza o risco de precipitação de carburo, garantindo uma ductilidade e soldabilidade superiores, mantendo uma excelente condutividade térmica.

Imóveis	Valor
Resistência à tração	≥ 325 MPa (47.000 psi)
Força de rendimento	≥ 180 MPa (26.000 psi)
Extensão	≥ 35%
Dureza	≤ 72 HRB

Essas propriedades mecânicas garantem que os tubos sem costura SA179 possam suportar altas pressões e temperaturas, mantendo a integridade estrutural e a transferência de calor eficiente.

Especificações técnicas

- Não.- Não, não.	- Não.Parâmetro	- Não.Especificações
1	- Não.Pressão de projeto (concha)	2.5 MPa (362 psi)
2	- Não.Pressão de projeto (tubo)	4.0 MPa (580 psi)
3	- Não.Padrões de bocal	Flancas RF ANSI B16.5 (classe 150/300)
4	- Não.Material da flange	Aço de carbono forjado ASTM A105
5	- Não.Tipo de junta	Ferida em espiral (SS316L + enchimento de grafite)
6	- Não.Empilhadeira	ASTM A193 B7 Rodas + Nozes A194 2H
7	- Não.Apoio	Suportes fixos de sela (SA516 Gr.70)
8	- Não.Revestimento de superfície (shell)	Arbustado (SA 2.5) + Revestimento por epoxi (≥ 120 μm)
9	- Não.Finalização interna do tubo	Eletropolizado (Ra ≤ 0,8 μm)
10	- Não.Eficiência térmica	≥ 95% (em estado limpo)
11	- Não.Coeficiente de transferência de calor	500-1200 W/m2·K (varia com a velocidade do vapor)
12	- Não.Caída de pressão do lado da concha	≤ 0,05 MPa (7,25 psi)
13	- Não.Diminuição da pressão do lado do tubo	≤ 0,1 MPa (14,5 psi)
14	- Não.Resistência à impureza	00,0002 m2·K/W (lado do tubo) / 0,0001 m2·K/W (lado da concha)
15	- Não.Taxa máxima de fluxo de vapor	50 ‰ 200 t/h
16	- Não.Capacidade de condensação	10 ‰ 100 MW
17	- Não.Normas de solda	ASME Sec IX (SAW para soldas longitudinais, GTAW para juntas tubo-folha)
18	- Não.Métodos NDT	100% RT (soldas de concha), PT (junções de folhas de tubos), UT (integridade de ligações revestidas)
19	- Não.Ensaio hidrostático	1.5 × pressão de projecto (30 minutos, vazamento zero)
20	- Não.Ensaio pneumático	1.1× Pressão de projeto (Detecção de fugas por espectrometria de massa de hélio)
21	- Não.Inspecção por terceiros	Certificado TÜV/SGS (facultativo)
22	- Não.Certificações	As emissões de CO2 provenientes de outros países incluídos na lista de emissões de CO2 incluídas na lista de emissões de CO2
23	- Não.Ambiente de instalação	Proteção interna/externa (IP55), zona sísmica 4 (IBC 2018)
