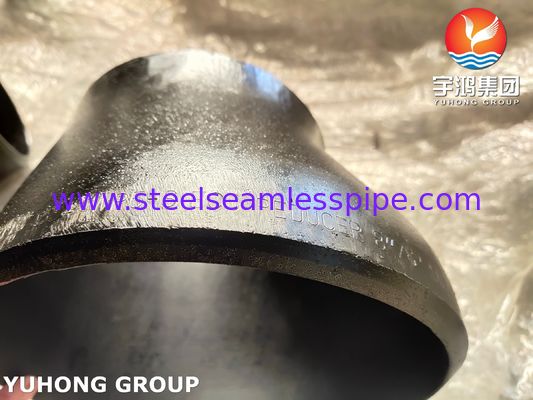

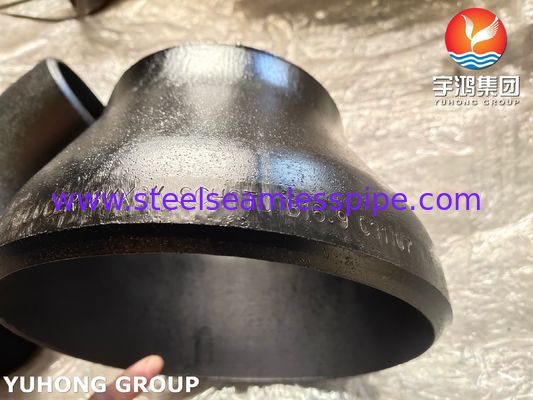

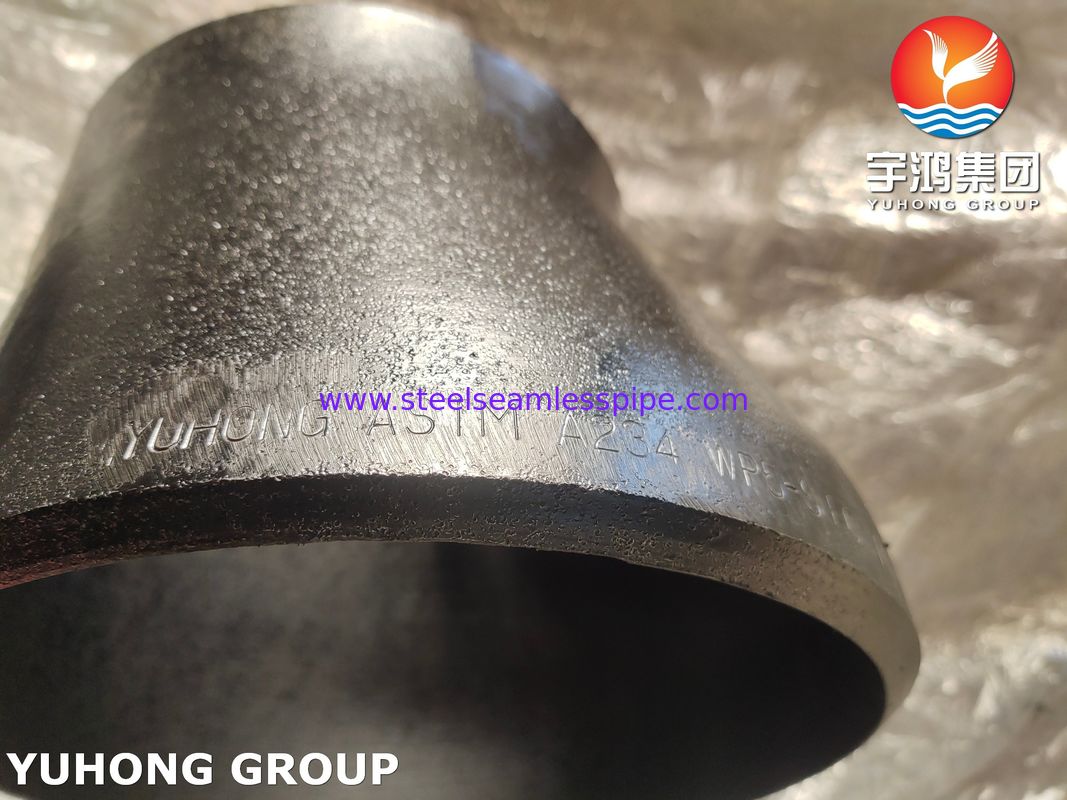

ASTM A234 WP5 CL1 / CL3 Redutor excêntrico de aço ligado ASME B16.9 Acessórios de tubos de fundição

Detalhes do produto:

Lugar de origem:	China
Marca:	YUHONG
Certificação:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número do modelo:	ASTM A234 WP5 Aço ligado Ecc. Redutor

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 PC
Detalhes da embalagem:	Caixa ou palete de Plwood
Tempo de entrega:	7 dias
Termos de pagamento:	L/C, T/T

Contato

Todos os Produtos

Tubo sem costura de aço inoxidável (345)

Tubo sem emenda de aço inoxidável (341)

Tubulação de aço inoxidável frente e verso (137)

Tubo de aço inoxidável frente e verso (39)

Tubo de agulha (171)

Tubos de barbatanas (744)

Trocador de calor (35)

tubo do permutador de calor (475)

Pacote de tubos de trocador de calor (54)

Permutador de calor Tubesheet (129)

defletor do permutador de calor (39)

Refrigerador de ar (14)

recipiente de pressão (4)

tubulação soldada de aço inoxidável (61)

Tubo soldado de aço inoxidável (134)

Tubulação da liga de níquel (276)

Tubo da liga de níquel (108)

Tubo da liga de cobre (258)

Tubo do aço de liga (219)

Tubo do titânio (21)

tubo recozido brilhante (166)

Tubo de caldeira (156)

encaixe de aço (876)

Flange de aço (674)

Outros (411)

Partes de revestimento (9)

Descrição de produto detalhada

Nome do produto:	Redutor de aço ligado	Especificação:	A norma ASTM A234, a norma ASME SA234
Material:	WP5 CL1/CL3	OD:	1/8" N.B. a 48" N.B.
Wt:	Programação 10s - programação XXS	Superfície:	Pintura Negra
Tipo:	Redutor Excêntrico, Redutor Concêntrico
Destacar:	CL3 Redutor excêntrico de aço ligado , Redutor excêntrico de aço ligado ASTM A234 , CL1 Redutor excêntrico de aço ligado

Redutor Excêntrico de Aço Liga ASME B16.9 ASTM A234 WP5 Classe 1 / Classe 3 para Tubos

Um Redutor Excêntrico de Aço Liga ASTM A234 WP5 CL1 / CL3 ASME B16.9 para Tubos com Solda de Topo é um componente de tubo forjado ou laminado, cônico, usado para unir permanentemente dois tubos de diâmetros diferentes em um sistema de tubulação de alta temperatura, onde as linhas centrais são deslocadas (excêntricas) para manter um topo ou fundo plano. Um redutor de solda de topo é um tipo de conexão de tubo usada para conectar dois tubos de diâmetros diferentes. Ao contrário de outros tipos de redutores (por exemplo, redutores de solda de soquete ou roscados), os redutores de solda de topo são projetados para serem soldados diretamente aos tubos, proporcionando uma conexão sem emendas. Isso os torna ideais para aplicações de alta pressão e alta temperatura. É fabricado de acordo com os requisitos dimensionais da ASME B16.9, feito de um aço liga de 5% de Cromo / 0,5% de Molibdênio conforme ASTM A234 Grau WP5, e está disponível em duas classes de tenacidade ao impacto (CL1 e CL3). É instalado por soldagem de topo diretamente nas extremidades dos tubos.

Tipos de Redutores de Solda de Topo

Redutores Concêntricos: Estes redutores têm uma forma simétrica, com a linha central da extremidade menor alinhada com a linha central da extremidade maior. Eles são comumente usados em tubulações horizontais onde manter a mesma elevação é importante.
Redutores Excêntricos: Estes redutores têm uma linha central deslocada, o que significa que a extremidade menor é deslocada da linha central da extremidade maior. Eles são frequentemente usados em tubulações verticais ou quando é necessário manter uma superfície de fluido nivelada (por exemplo, em sistemas de drenagem).

Requisitos Químicos para Conexões de Tubos de Aço Liga ASTM A234 WP5

Elemento	Faixa de Composição
Carbono (C)	0,20% - 0,35%
Manganês (Mn)	0,60% - 1,20%
Fósforo (P)	≤ 0,040%
Enxofre (S)	≤ 0,045%
Silício (Si)	0,15% - 0,40%

Classificações de Pressão e Temperatura para Conexões de Tubos de Aço Liga ASTM A234 WP5

Classe	Classificação de Pressão (psi) a 70°F	Temperatura Máxima de Operação (°F)
Classe 1	1500 psi	800°F
Classe 3	3000 psi	800°F

Outros Materiais

Liga de Níquel	ASTM / ASME SB 336 UNS 2200 (NÍQUEL 200), UNS 2201 (NÍQUEL 201), UNS 4400 (MONEL 400), UNS 8020 (LIGA 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C276)
Aço Inoxidável	ASTM / ASME SA 403 GR WP "S" / "W" / "WX" 304, 304L, 304H, 304N, 304LN, 309, 310H, 316, 316H, 317, 317L, 321, 321H, 347, 347 H
Aço Duplex	ASTM / ASME SA 815 UNS NO.S 31803, S 32205, S 32550, S 32750, S 32760
Aço Carbono	ASTM / ASME A 234 WPB, WPC ASTM / ASME A 860 WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70
Aço Liga	ASTM / ASME A 234 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91

Nota: As conexões dos Graus WP1, WP11 Classe 1, WP11 Classe 2, WP11 Classe 3, WP12 Classe 1, WP12 Classe 2, WP22 Classe 1, WP22 Classe 3, WP5 e WP9 devem ser fornecidas em condição recozida, recozida isotérmica ou normalizada e revenida.

Se normalizada e revenida, a temperatura de revenimento para WP11 Classe 1, WP11 Classe 2, WP11 Classe 3, WP12

Classe 1 e WP12 Classe 2 não deve ser inferior a 1150 °F [620°C]; para os Graus WP5, WP9, WP22 Classe 1 e WP22 Classe 3 a temperatura de revenimento não deve ser inferior a 1250 °F [675°C].

Aplicações

Geração de Energia: Usado em sistemas de caldeiras, linhas de vapor e outras aplicações de alta temperatura e alta pressão.
Indústria de Petróleo e Gás: Usado em dutos para transporte de petróleo, gás natural e outros hidrocarbonetos.
Processamento Químico: Adequado para sistemas que manuseiam produtos químicos corrosivos, onde alta resistência e durabilidade são necessárias.
Tratamento e Distribuição de Água: Usado em sistemas de água municipais e estações de tratamento de esgoto.

Instalação e Manutenção

Soldagem: Redutores de solda de topo são projetados para serem soldados diretamente aos tubos. Técnicas e procedimentos de soldagem adequados devem ser seguidos para garantir uma conexão forte e sem vazamentos.
Alinhamento: O alinhamento adequado é crucial para evitar concentrações de tensão e garantir um fluxo suave.
Inspeção: Inspeção e manutenção regulares são necessárias para detectar e resolver quaisquer problemas potenciais, como corrosão ou rachaduras.
