ASTM A815 UNS S31803 Duplex de aço inoxidável 90LR
Visão geral do produto
Duplex de aço inoxidável com cotovelo de longo raio para tubulações de alta resistência à corrosão

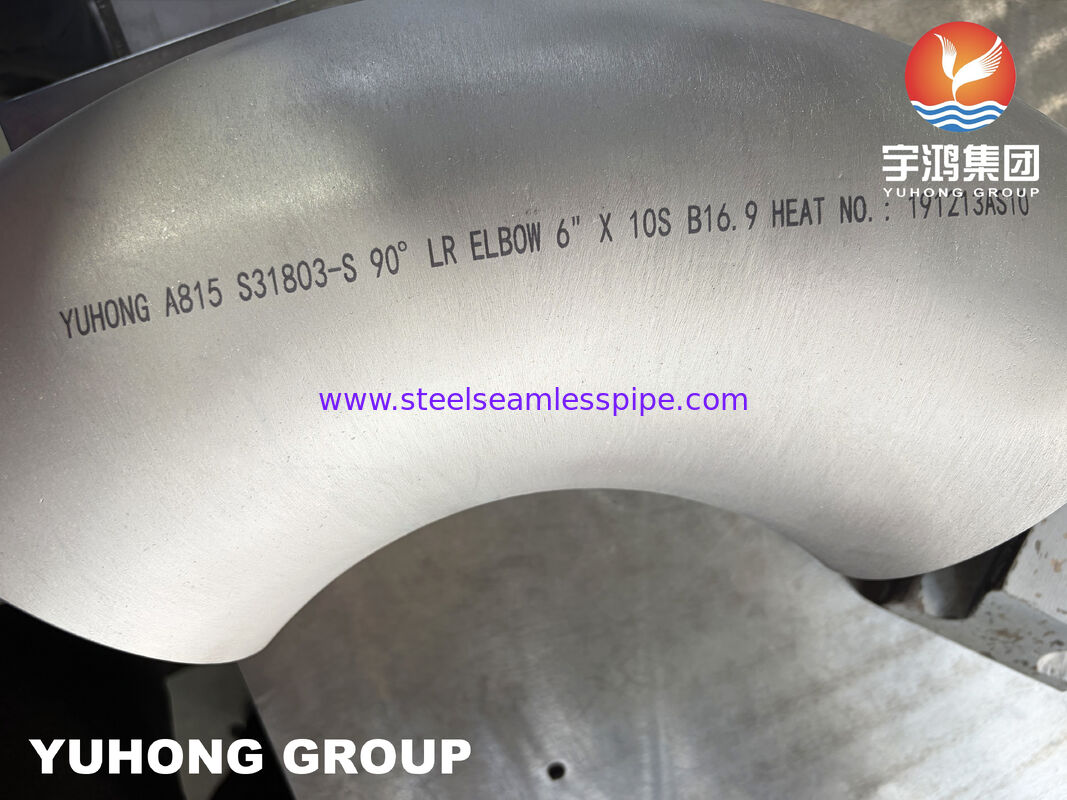

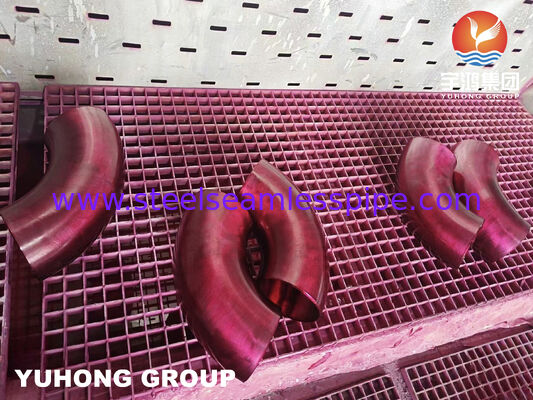

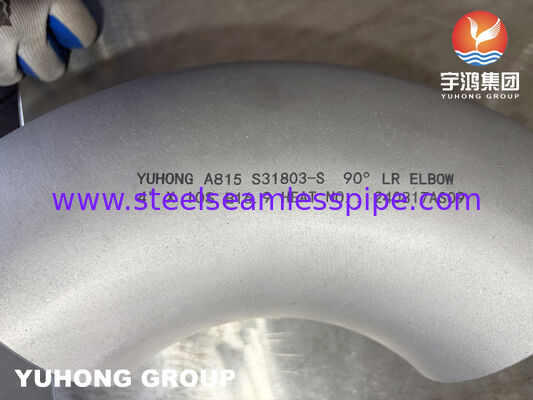

ASTM A815 UNS S31803 Duplex de aço inoxidável 90LR Cotovelo é um encaixe de tubulação forjado ou formado projetado para mudar a direção do fluxo em sistemas de tubulação de alto desempenho.Fabricado de acordo com as especificações ASTM A815 / ASME SA815., este cotovelo duplex de aço inoxidável combina alta resistência mecânica com excelente resistência à corrosão induzida por cloreto, tornando-o adequado para ambientes industriais exigentes.
A estrutura dupla S31803 contém fases ferríticas e austeníticas,proporcionando uma resistência melhorada em comparação com os aços inoxidáveis austeníticos convencionais, mantendo uma boa resistência à corrosãoO projeto de longo raio (1,5D) reduz a turbulência do fluxo e a perda de pressão, tornando-o amplamente utilizado em aplicações offshore, processamento químico, petróleo e gás, dessalinização e tubulação marítima.
Especificações técnicas
|
Ponto
|
Especificações
|
|
Nome do produto
|
ASTM A815 UNS S31803 Duplex de aço inoxidável 90LR
|
|
Padrão
|
A norma ASTM A815 / ASME SA815
|
|
Grau do material
|
UNS S31803 / Duplex 2205
|
|
Tipo de produto
|
90 graus de raio longo Cotovelo
|
|
Tipo de raio
|
Radius longo (1.5D)
|
|
Processo de Fabricação
|
Formada a quente / Formada a frio
|
|
Faixa de tamanho
|
NPS 1/2" ′′ 48"
|
|
Espessura da parede
|
SCH 5S XXS
|
|
Tipo de ligação
|
Solução de Butt
|
|
Tratamento térmico
|
Solução aquecida
|
|
Revestimento de superfície
|
Em decapado / polido / transformado em máquinas
|
|
Testes
|

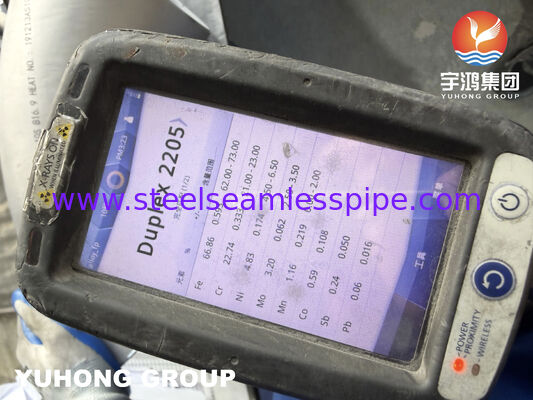

PMI, inspecção dimensional, ensaio hidrostático (se necessário)
|
|
Certificação
|
EN 10204 3.1 MTC Disponível
|
Composição química
|
Elementos
|
Teor (%)
|
|
Cromo (Cr)
|
21.023.0
|
|
Níquel (Ni)
|
4- Cinco por seis.5
|
|
Molibdênio (Mo)
|
2.5 ¢3.5
|
|
Nitrogénio (N)
|
0.08 ̊0.20
|
|
Carbono (C)
|
≤ 0.030
|
|
Manganês (Mn)
|
≤ 2.00
|
|
Silício (Si)
|
≤ 1.00
|
|
Fósforo (P)
|
≤ 0.030
|
|
Enxofre (S)
|
≤ 0.020
|
|
Ferro (Fe)
|
Balance.
|
Propriedades mecânicas
|
Imóveis
|
Requisito
|
|
Resistência à tração
|
≥ 620 MPa
|
|
Força de rendimento
|
≥ 450 MPa
|
|
Extensão
|
≥ 25%
|
|
Dureza
|
≤290 HB
|
Características do produto
- Estrutura dupla de alta resistência
A UNS S31803 duplex de aço inoxidável combina microestruturas ferríticas e austeníticas, proporcionando uma resistência de rendimento superior ao aço inoxidável 316L padrão para aplicações de tubulação sob pressão.
- Resistência superior à corrosão por cloreto
A combinação de cromo, molibdênio e nitrogénio melhora a resistência à corrosão por fendas e fissuras, especialmente em ambientes que contenham cloreto, como água do mar e meios de processo químico.
- Projeto de raio longo para fluxo eficiente
O projeto de cotovelo 90LR (1.5D) proporciona uma transição de fluxo mais suave em comparação com cotovelos de raio curto, reduzindo a turbulência e a queda de pressão nos sistemas de tubulação.
- Conexão de tubulação soldada confiável
O projeto da ponta da soldadura permite a soldadura de penetração completa com tubos adjacentes, criando um sistema de tubulação contínua adequado para serviço de pressão.
- Adequado para condições industriais agressivas
Concebido para aplicações em que sejam necessárias resistência mecânica e resistência à corrosão, incluindo plataformas offshore, instalações químicas e sistemas marinhos.
Por que escolher o S31803 Duplex Elbow em vez do 316L?
|
Características
|
UNS S31803 Duplex
|
316L aço inoxidável
|
|
Estrutura do material
|
Duplex ferrítico + austenítico
|
Austenítico
|
|
Força de rendimento
|
Mais alto
|
Baixo
|
|
Resistência ao cloreto
|
Excelente.
|
Muito bem.
|
|
Resistência à corrosão por esforço
|
Melhor.
|
Moderado
|
|
Serviços offshore
|
Preferido
|
Limitado em função da condição
|
|
Aplicação de pressão elevada
|
Adequado
|
Serviço Geral
|
Dimensões disponíveis
|
Parâmetro
|
Distância
|
|
Tamanho
|
NPS 1/2 "48"
|
|
Tipo de cotovelo
|
Radius de 90 graus
|
|
Radius
|
1.5D
|
|
Espessura
|
SCH 5S?? XXS
|
|
Tipo final
|
Solução de Butt
|
|
Padrão
|
ASME B16.9 / MSS SP-43 (de acordo com o requisito)
|
|
Dimensões personalizadas
|
Disponível
|
Aplicações
ASTM A815 UNS S31803 90LR Os cotovelos são amplamente utilizados em:
-
Plataformas offshore de petróleo e gás
-
Instalações petroquímicas
-
Sistemas de processamento químico
-
Instalações de dessalinização
-
Sistemas de tubulação marítima
-
Sistemas de arrefecimento por água do mar
-
Instalações de GNL
-
Instalações de geração de energia
-
Sistemas de tubulação sob pressão
-
Indústria de celulose e papel
-
Plantas de fertilizantes
-
Tratamento industrial de águas
Inspecção e ensaios
As opções de inspecção incluem:
Por que escolher os cotovelos duplex YUHONG S31803
-
Fabricados em conformidade com os requisitos ASTM A815 / ASME SA815.
-
Estrutura de aço inoxidável duplex aquecida por solução
-
Apto para sistemas de tubulação corrosivos e de alta pressão
-
Projeto de longo raio para melhorar o desempenho do fluxo
-
Disponibilidade de documentação completa de inspecção
-
Dimensões personalizadas suportadas para projetos industriais
Perguntas Frequentes
- O que é um cotovelo ASTM A815 S31803?
O cotovelo ASTM A815 S31803 é um encaixe de solda duplex de aço inoxidável concebido para sistemas de tubulação industriais que requerem alta resistência e resistência à corrosão.
- Qual é a diferença entre 90LR e 90SR cotovelo?
Um cotovelo 90LR tem um raio longo de aproximadamente 1,5 vezes o diâmetro do tubo, proporcionando um fluxo mais suave em comparação com um cotovelo de raio curto.
- Por que usar acessórios duplex de aço inoxidável?
O aço inoxidável duplex oferece maior resistência mecânica e melhor resistência à corrosão por cloreto e à fissura por corrosão por esforço em comparação com os aços inoxidáveis convencionais.
- O S31803 é o mesmo que o Duplex 2205?
A UNS S31803 é uma das notas mais reconhecidas da família Duplex 2205.
- Podem ser fornecidos cotovelos duplex personalizados?
Sim, o tamanho, a espessura da parede, o raio, a preparação final e os requisitos de inspecção podem ser personalizados de acordo com as especificações do projeto.
