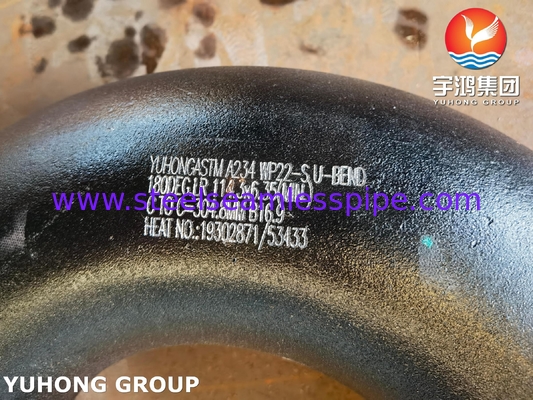

Instalação de tubos de aço ligado ASTM A234 WP22 180° LR U BEND

Instalação de tubos de aço ligado ASTM A234 WP22 180° LR U BEND

1. ASTM A234 WP22

   • ASTM A234é uma especificação da ASTM International paraAcessórios de aço carbono forjado e de aço ligadoEstes acessórios são utilizados em sistemas sob pressão, como as condutas, onde a resistência à pressão, à temperatura e ao esforço mecânico é crucial.
   • WP22refere-se aograu de materialdo equipamento, especificamente umAço ligado Cr-MoEste material é conhecido pela sua excelente resistência a condições de alta temperatura, oxidação e corrosão, tornando-o adequado para utilização em centrais elétricas,refinarias, e outras aplicações de alta tensão.
   • A classe de material WP22 é especificamente concebida para utilização em sistemas que operam a temperaturas até1000°F (537°C), e oferece boa resistência ao rastejar a estas temperaturas.

2. 180° LR Cotovelo

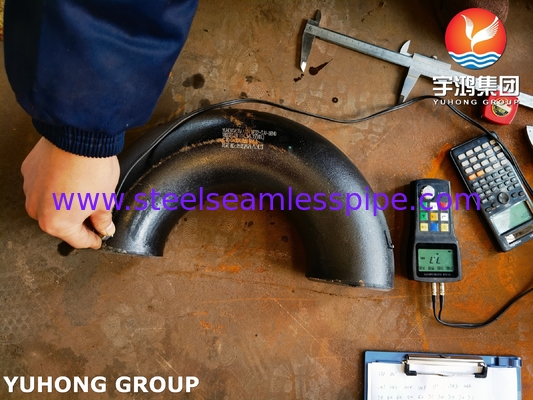

   • A180° cotoveloé umInstalação de tubosIsso significa que forma um semicírculo completo, criando uma forma de U afiada.
   • Nos sistemas industriais, os cotovelos de 180° são frequentemente utilizados em configurações de tubulação onde o fluido ou gás precisa fazer uma virada em U, como emCentrais elétricas, usinas químicas, refinarias, eSistemas de processo de alta temperatura.

Características e especificações

• Composição química:

  C	- Não	Sim	S	P	Cr	Mo.
  0.05-0.15	0.3-0.5	0.5	≤ 0.04	≤ 0.04	- Dois a dois.5	0.87-1.13



  WP22 Propriedades mecânicas:

  Grau	Resistência à tração, (min.) ksi[MPa]	Força de rendimento, (min.) ksi[MPa]	Prolongamento, (min.) %
  			Longoitudinal	Transversal
  WP22 CL1	60[415]	30[205]	22	14
  WP22 CL3	75[520]	45[310]	22	14



• Resistência à alta temperatura:

  • WP22 é um2Aço cromado molibdênio de 0,25%concebido para aplicações a altas temperaturas até cerca de1000°F (537°C)Isto torna-o adequado para sistemas de geração de energia, petroquímica e trocador de calor.

• Pressão nominal:

  • Esses acessórios são geralmente usados em sistemas de alta pressão. A classificação de pressão exata depende das dimensões específicas do tubo, espessura da parede e pressão de projeto do sistema.

• Teste padronizado:

  • Os acessórios ASTM A234 WP22, tal como o cotovelo de 180°, devem satisfazer as propriedades mecânicas pertinentes, tais como:resistência à tração,Força de rendimento,resistência ao impacto, eEnsaios hidrostáticosOs requisitos para garantir a sua capacidade de suportar altas temperaturas e pressões.

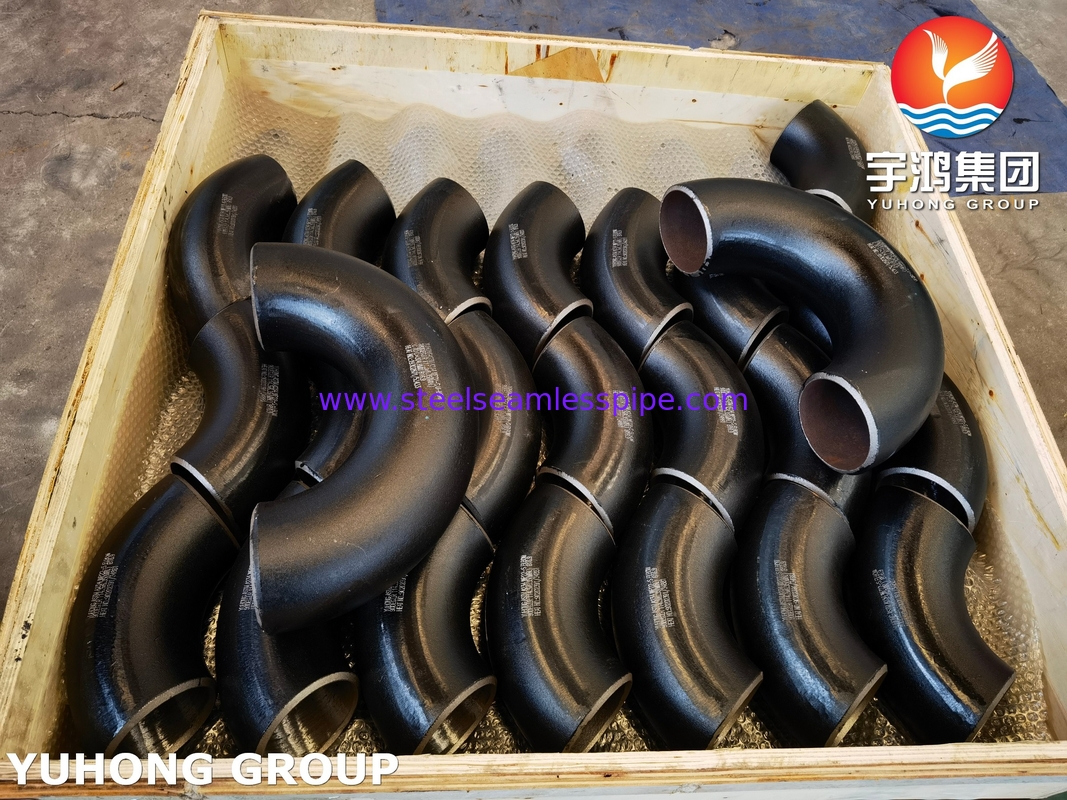

Gamma de produtos

Tamanho: 1/8" NB a 48" NB IN
Lista : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Tipo: Sem costura / ERW / Soldado / Fabricado / Forjado
