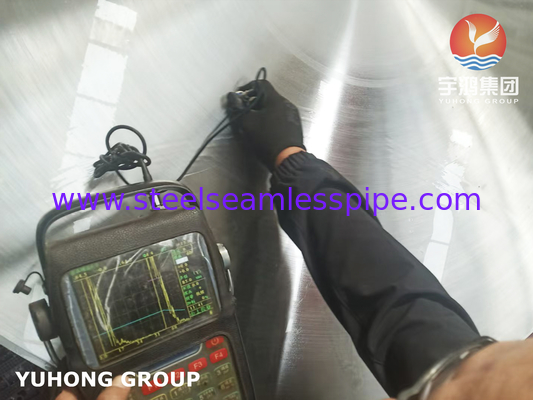

Componente de trocador de calor SA516 GR.70N

Resumo

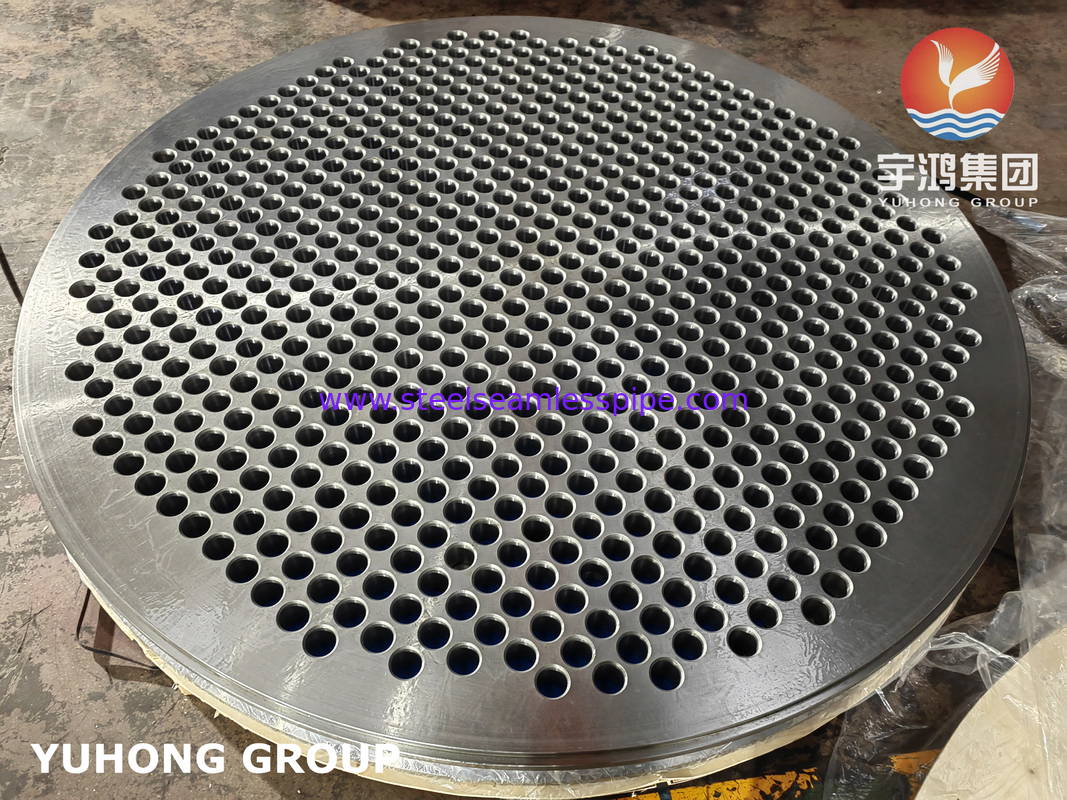

SA516 Folha de tubo de grau 70é tipicamente utilizado na construção de trocadores de calor, recipientes a pressão e caldeiras, onde a sua função é apoiar os tubos, garantir a sua adequada vedação,e gerenciar condições de alta pressão e alta temperaturaA folha de tubo é um componente crítico nos trocadores de calor, uma vez que serve de interface entre os tubos e a casca, facilitando a transferência de calor, mantendo a integridade estrutural.

SA516 As placas de tubos de grau 70 são um componente crítico na construção de recipientes de pressão e trocadores de calor.e resistência a temperaturas e pressões moderadas tornam-nas ideais para uma variedade de aplicações industriaisNo entanto, para ambientes mais corrosivos, a utilização de materiais de alta resistência à corrosão pode ser mais eficaz.podem ser necessários tratamentos de superfície ou ligas adicionais para garantir o desempenho e a fiabilidade a longo prazo.

Características principais da folha de tubos SA516 grau 70:

1Propriedades do material:

• Material de base: SA516 Grau 70 é um aço de carbono com um teor relativamente baixo de carbono e boa resistência à tração.e sua inclusão em uma folha de tubo garante que a estrutura possa suportar altas pressões e flutuações de temperatura.
• Resistência à tração: 70-90 ksi (485-620 MPa) que proporciona resistência suficiente para lidar com tensões mecânicas em sistemas de alta pressão.
• Resistência ao rendimento: ≥ 38 ksi (260 MPa), garantindo que a folha de tubo possa suportar cargas substanciais sem deformação permanente.
• Prolongamento: Pelo menos 20% em 8 polegadas (200 mm), garantindo um certo grau de flexibilidade e resistência durante as operações.
• Dureza: Normalmente na faixa de 138×179 HB (Brinell), oferecendo dureza suficiente para resistir ao desgaste e ao impacto.

2Fabricação e usinagem:

• Construção de folhas de tubos: A folha de tubos é tipicamente uma placa de aço espessa e sólida ou uma parte forjada que é perfurada ou mecanizada para acomodar os tubos.Os furos são perfurados cuidadosamente com precisão para garantir o alinhamento adequado e para evitar fugas na interface tubo-folha de tubo.
• Soldabilidade: SA516 Grau 70 é conhecido por sua boa soldabilidade, que é crítica para a fabricação de placas de tubos.O material pode ser soldado usando métodos convencionais como SMAW (Soldura de Arco Metálico Escudo), SAW (Submerged Arc Welding) e GTAW (Gas Tungsten Arc Welding).
• Tratamento térmico: Após a fabricação, as folhas de tubos são frequentemente tratadas termicamente (por exemplo, normalizadas ou aliviadas de tensão) para reduzir as tensões internas e melhorar a resistência.Isto é especialmente importante em aplicações de alta pressão onde rachaduras ou defeitos podem levar à falha.

3Resistência à corrosão:

• Embora a SA516 Grau 70 tenha alguma resistência inerente à corrosão geral, as chapas de tubos expostas a produtos químicos agressivos ou ambientes corrosivos podem exigir revestimentos, revestimentos, revestimentos e revestimentos adicionais.ou ligas resistentes à corrosão para utilização a longo prazo.
• Para aplicações em ambientes onde a corrosão é uma preocupação, tratamentos de superfície adicionais ou o uso de ligas como Inconel ou Hastelloy para os tubos podem ser necessários.

4. Desempenho mecânico sob pressão:

• Resistência à alta pressão: a chapa de tubo deve suportar a pressão interna do fluido que circula através dos tubos.assegura que a folha de tubo possa suportar uma pressão interna significativa sem falhas.
• Resistência à temperatura: É adequado para aplicações de temperatura moderada a alta, tipicamente na faixa de 400 ° F a 850 ° F (200 ° C a 450 ° C), que é comum em trocadores de calor e caldeiras.

5Considerações de conceção:

• Espessura: As folhas de tubo fabricadas a partir de SA516 grau 70 estão disponíveis em várias espessuras, dependendo dos requisitos de pressão e do tamanho do trocador de calor ou do recipiente de pressão.A espessura pode variar de alguns centímetros a mais de um pé.

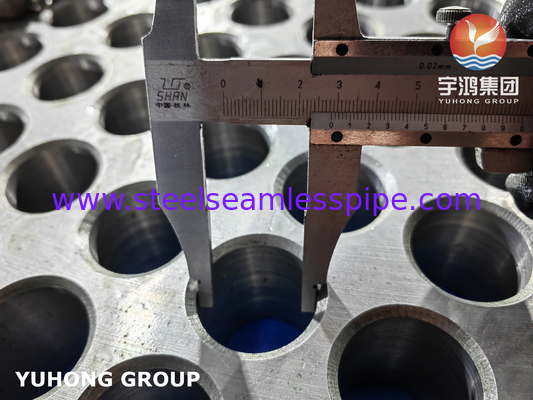

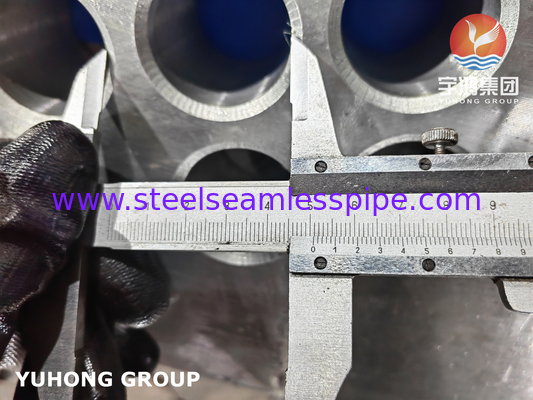

• Padrões de buracos: o design do padrão de buracos (arranjo dos tubos) e o tamanho do buraco são críticos para o desempenho da folha de tubos.com diâmetros de buracos precisos para garantir um ajuste adequado.
• Superfície de vedação: A superfície de vedação da folha de tubo é tipicamente usinada para um acabamento liso para evitar vazamentos e garantir que os tubos estejam devidamente selados.Pode também exigir uma junta ou elemento de vedação para evitar fugas entre os tubos e a folha de tubos.

Propriedade mecânica

Composição química

Aplicações:

• Intercambiadores de calorUtilizado tanto em trocadores de calor de casca e tubo como refrigerados a ar, onde a folha de tubo é a parte crítica que mantém os tubos no lugar.
• Naves sob pressão:Em recipientes sob pressão, a folha de tubo atua como a divisória que separa diferentes câmaras, muitas vezes usada em caldeiras a vapor, reatores e trocadores de calor em petroquímica, geração de energia,e indústrias químicas.
• Caldeiras:As folhas de tubos são vitais em caldeiras a vapor, onde mantêm o feixe de tubos no lugar enquanto resistem à expansão térmica e à pressão da geração de vapor.
