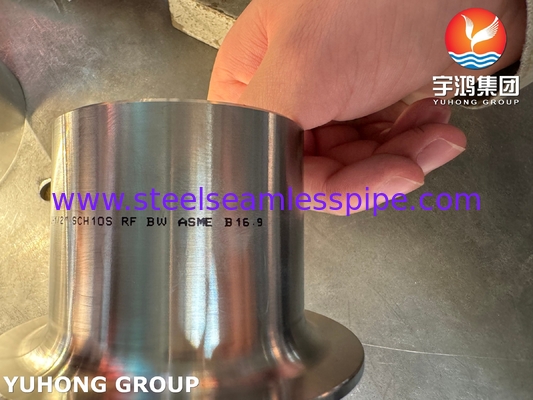

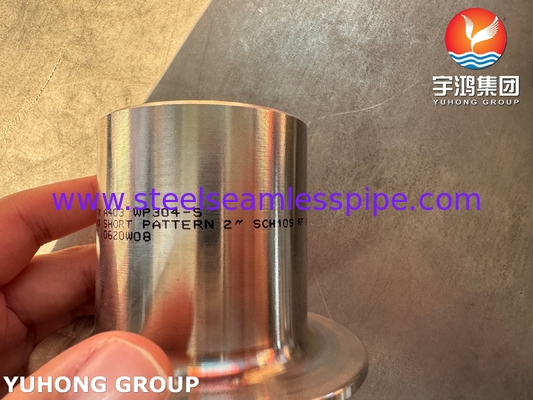

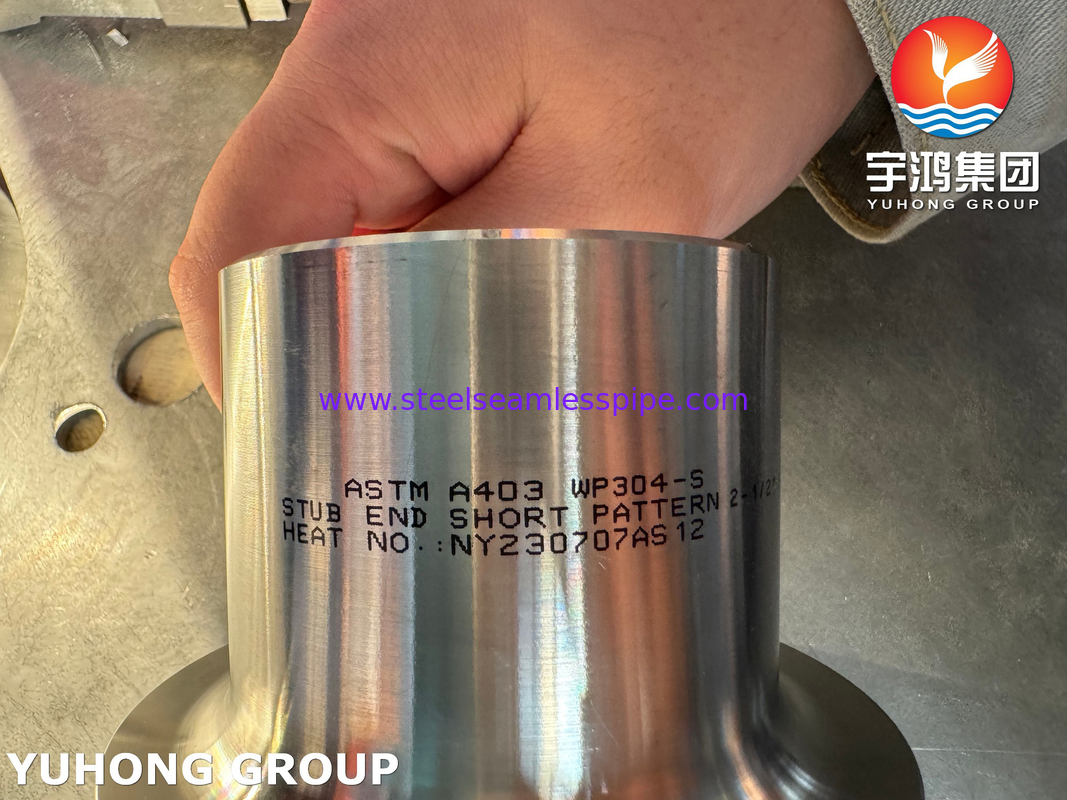

ASME B16.9 Acessórios para tubos de soldadura de traseira, ASTM A403 WP304 Fim de estribo de juntas de torno de aço inoxidável
Afim do stubé um pedaço curto de tubo com uma brincadeira numa extremidade e uma articulação no outro.É projetado para ser usado com uma flange de articulação de tornozelo correspondente e permite fácil desmontagem para manutenção ou inspeção. Assegurar que o material final do pedaço de aço corresponde ao sistema de tubulação em termos de resistência à corrosão e propriedades mecânicas.ou outros materiais para corresponder aos requisitos do sistema de tubulação.
Processo de ligação da extremidade do cabo e da flange:
- A ponta do cabo é soldada a um tubo, o que cria uma ligação mecânica fiável.
- Uma junta é colocada entre a junta e a junta para garantir uma vedação firme.
- A fixação da flange aplica pressão, comprimindo a junta e formando uma junção à prova de vazamento.
Fittings para tubos ASTM A403 WP304/304L Grau equivalente
| Grau |
Número da UNS |
Britânico antigo |
Euronorm |
SS sueco |
JIS japonês |
| BS |
Em |
- Não, não. |
Nome |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L Acessórios para tubos Composição química
| Grau |
C |
- Não |
Sim |
P |
S |
Cr |
Mo. |
Não. |
N |
| 304 |
Min.max. |
-Não.08 |
- Dois.0 |
-Não.75 |
-Não.045 |
-Não.030 |
18.0-20.0 |
- |
8.0-10.5 |
-Não.10 |
| 304L |
Min. máximo. |
- O zero.030 |
- Dois.0 |
- O zero.75 |
- O zero.045 |
- O zero.030 |
18.020.0 |
- |
8.0 12.0 |
- O zero.10 |
ASTM A403 WP304/304L Acessórios para tubos Propriedades mecânicas
| Grau |
Resistência à tração (MPa) min |
Resistência ao rendimento 0,2% Proof (MPa) min |
Elongação (% em 50 mm) min |
Dureza |
| Rockwell B (HR B) máximo |
Brinell (HB) máximo |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Fundição da articulação do tornozelo de uma cauda de aço inoxidável:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, etc. DIN1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
Duplex & Super Duplex de aço Buttweld Lap Joint Stub End:
ASTM A 815 UNS S31803, S32205, S32750
Fundição da articulação do tornozelo de uma cauda de aço carbono:
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 e WPHY 70.
Endereço da articulação do torno de soldagem de ferro de carbono a baixa temperatura:
ASTM A420 WPL3, A420 WPL6
Fundição da junta de braço de acero ligado:
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Para a utilização em veículos automóveis, o número de veículos a motor deve ser igual ou superior a:
ASTM B336 Níquel 200, Níquel 201, Monel 400, Inconel 800, Inconel 825, Inconel 600, Inconel 625, Inconel 601, Hastelloy C 276, Liga 20
Aqui estão algumas das principais funções e características das extremidades do stub:
1Ponto de ligação: as extremidades dos tubos servem de ponto de ligação para tubos ou acessórios adicionais, permitindo o desvio da tubulação principal.
2. Conexão com flange: Eles geralmente vêm em dois tipos: extremidades longas e curtas.
3Suporte para válvulas: as extremidades dos tubos podem ser usadas para suportar as válvulas, permitindo um fácil acesso para manutenção e reparação.
4- Flexibilidade na concepção: fornecem flexibilidade na concepção de tubulações facilitando mudanças fáceis na direção ou ramificação do fluxo.
5Manipulação de pressão: as extremidades dos tubos são concebidas para lidar com as características de pressão e de fluxo do sistema, tornando-as adequadas para várias aplicações em diferentes indústrias.
Aplicações
São particularmente úteis em ambientes onde o sistema pode estar sujeito a flutuações de pressão ou a frequentes alterações operacionais.
- petróleo e gás
- processamento químico
- Tratamento de águas
- construção naval
