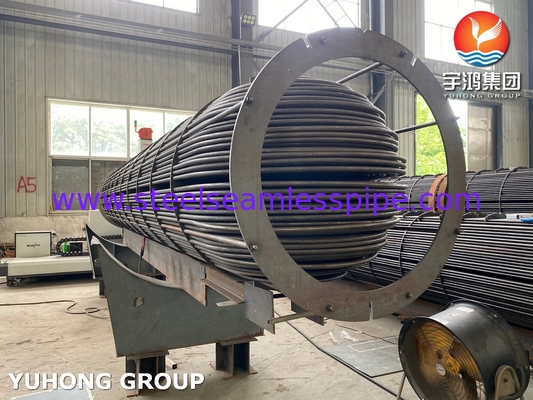

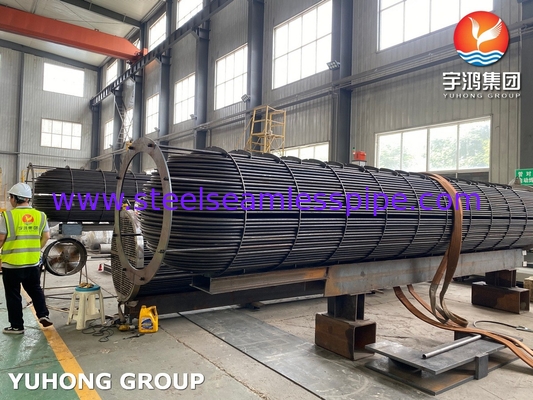

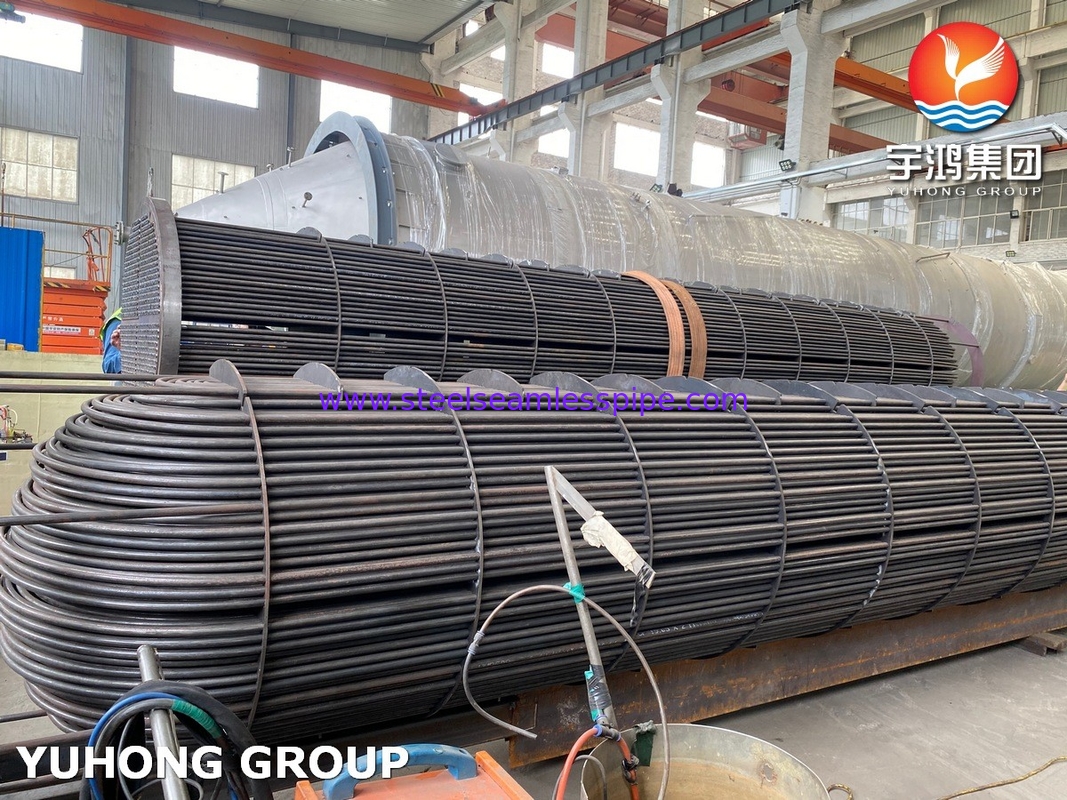

Montar um conjunto de tubos com tubos de trocador de calor de curvatura em U sem costura
O projeto do feixe de tubo em forma de U permite uma transferência de calor eficaz ao mesmo tempo em que acomode a expansão térmica, tornando-os uma escolha favorável em muitos cenários.A configuração de tubo em U tem seções retas de tubos que são dobrados em forma de U, permitindo que dois fluxos de fluido trocem calor à medida que fluem em direções opostas.Como os dois fluidos fluem em direções opostasAs extremidades dos tubos são tipicamente conectadas a um cabeçalho, o que permite que os fluidos entrem e saiam do trocador de calor.
Considerações de projeto do conjunto de tubos em forma de U
-
Materiais:
- Os tubos podem ser feitos de vários materiais, incluindo aço inoxidável, aço carbono ou outras ligas, dependendo da aplicação e dos fluidos envolvidos.e custo são fatores-chave na selecção de materiais.
-
Tipos de fluidos:
- Os trocadores de calor de tubo em U podem lidar com diferentes tipos de fluidos, incluindo líquidos e gases.e tendências de impureza.
-
Diminuição de pressão:
- A taxa de fluxo, a densidade e a viscosidade dos fluidos afetam a queda de pressão geral no trocador de calor.
-
Cálculos de transferência de calor:
- A eficácia de um trocador de calor de tubo em U pode ser avaliada usando o coeficiente global de transferência de calor, que depende de fatores como área de superfície, configuração de fluxo e diferenças de temperatura.
-
Inchaço:
- Devem ser tidas em consideração as possibilidades de impureza das superfícies de transferência de calor, devendo ser escolhidos programas de limpeza e materiais para minimizar a impureza, garantindo simultaneamente a eficiência.
Material de uso comum para trocadores de calor de tubo
Existem dois tipos diferentes de feixes de tubos: tubos retos e tubos U. Dependendo da exigência e aplicação específicas, tais como:
Tubos de aço carbono:A norma ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Tubos de aço ligado:ASTM A213 T5, T9, T11, T22, T91
Tubos de aço inoxidável:ASTM A213 TP304, TP304L, TP316L, TP321, etc.
Tubos de liga de níquel:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, etc.
Tubos de cobre:ASTM B111 C70600, C68700, C71500, C44300, etc.
Os trocadores de calor são dispositivos usados para transferir calor de uma fonte para outra.Um dos fluidos flui através do feixe do tubo enquanto outro flui através da cascaO calor é então transferido de um fluido para o outro através do lado do tubo ou do lado da casca do trocador.Os trocadores de calor e os conjuntos de tubos podem ser feitos de uma grande variedade de materiais disponíveisA Commercial Coils oferece tanto feixes de tubos retos como feixes de tubos subterrâneos.
Fusão de tubos retos vs. Fusão de tubos U
Ambos os tipos de feixes de tubos têm as suas próprias vantagens e aplicações, dependendo de fatores como os requisitos de manutenção, considerações de custos e condições de funcionamento.A escolha entre os conjuntos de tubos retos e de tubos U depende frequentemente das necessidades e prioridades específicas do sistema de trocador de calor.
Fusão de tubo reto:
1.Design eficiente, com líquido quente fluindo diretamente através dos tubos.
2Requer mais esforço para abrir a casca do tanque para limpeza ou manutenção.
3• menor custo de instalação em comparação com o conjunto de tubos U.
Embalagem de tubos:
1Pontos de entrada e saída no mesmo lado, facilitando a manutenção.
2Os tubos em forma de U permitem a expansão térmica sem stressar o feixe.
3O projeto modular da unidade permite uma desmontagem mais fácil para manutenção.
4Bem adaptado para diferenciais de alta temperatura.
Aplicações
Os feixes de tubos são usados em uma ampla gama de aplicações onde a transferência de calor é necessária.
- Sistemas de climatização
- Processamento químico
- Refinaria de petróleo e gás
- Geração de energia
- Processamento de alimentos e bebidas
- Fabricação farmacêutica
Em cada uma dessas aplicações, os feixes de tubos são usados para transferir calor de um fluido para outro.enquanto estiver numa planta de processamento químicoA concepção específica do conjunto de tubos dependerá dos requisitos da aplicação.
