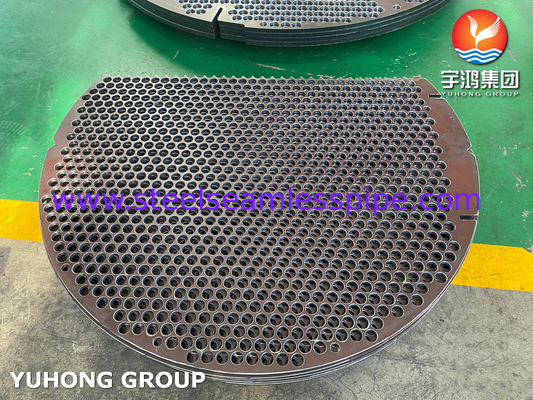

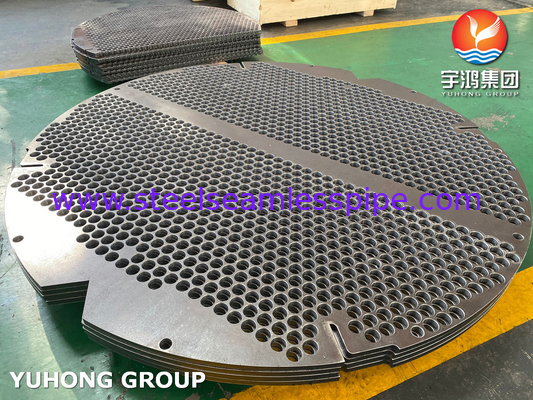

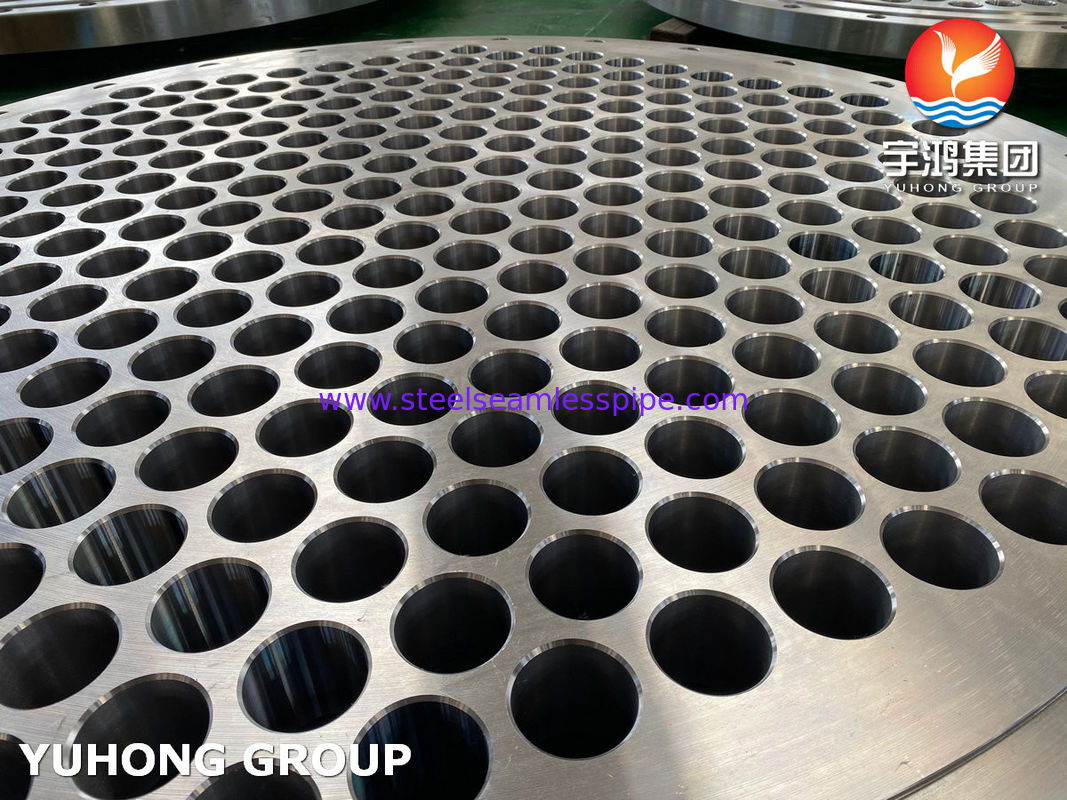

Aço inoxidável ASTM A182 F304L/F316L Tubo-folhas e defletores para trocador de calor
O que são tubos e defletores?
Folha de tubos: Uma folha de tubo é uma placa ou tubo que é usado como suporte para os tubos em um trocador de calor.aço inoxidável, ou latão.
Frigoríficos: Os defletores são placas ou dispositivos que são colocados dentro de um trocador de calor para direcionar o fluxo de fluidos e aumentar a eficiência da transferência de calor.que cria turbulência e aumenta a transferência de calor entre o fluido e os tubosOs defletores podem ser feitos de uma variedade de materiais, incluindo metais, sintéticos e cerâmica.
Quais são as principais propriedades e vantagens das folhas de tubo e dos defletores?
1.Folha de tubos:
(a)Propriedades principais:
- Alta resistência e estabilidade para suportar o peso e a pressão dos tubos
- boas propriedades de transferência de calor para assegurar uma troca de calor eficiente entre o fluido e os tubos
- Compatibilidade do material com os tubos e com o ambiente do trocador de calor para evitar a corrosão e a erosão
(2)Vantagens:
- Fornece uma fixação mecânica segura dos tubos
- Permite a fácil remoção e substituição de tubos individuais para manutenção e limpeza
- Pode ser concebido para acomodar diferentes tamanhos e configurações de tubos para otimizar a transferência de calor
2.- Não, não.
(a)Propriedades principais:
- Capacidade de promover a turbulência no fluido, o que aumenta a eficiência da transferência de calor
- Resistência à deformação ou danos devido à elevada velocidade e pressão do fluido no interior do trocador de calor
- Compatibilidade do material com o ambiente dos fluidos e dos trocadores de calor para evitar a corrosão e a erosão
(2)Vantagens:
- Melhora a transferência de calor aumentando a superfície dos tubos expostos ao fluido
- Reduz a probabilidade de zonas mortas ou zonas de baixo fluxo no trocador de calor, o que pode resultar numa diminuição do desempenho
- Pode ser concebido numa variedade de formas e configurações para otimizar o fluxo de fluido e a eficiência da transferência de calor
Método de análise de folhas
Mostra o padrão a utilizar para análise:
- TEMA - Associação de Fabricantes de Intercambiadores Tubulares
-ASME - ASME Secção VIII, Divisão 1, Secção UHX ou ASME Secção VIII, Divisão 2, Parte 4
- A opção selecionada no código de concepção determina se o software utiliza a Divisão 1 ou a Divisão 2.
- PD 5500 (Código britânico) - Código britânico dos recipientes sob pressão, secção 3.9, Tubos de câmbio de calor planos
- EN-13445
F316L Composição química
| Símbolo de grau |
Número UNS |
Alcatrão |
Elementos |
Composição % |
| F316L |
S31603 |
18 cromo, 8 níquel, modificado com molibdênio,
316LG com baixo teor de carbono |
Carbono |
0.030 no máximo |
| Manganês |
2.00 no máximo |
| Fósforo |
0.045 no máximo |
| Ácido sulfúrico |
0.030 no máximo |
| Silício |
1.00 no máximo |
| Níquel |
10.0-15.0 |
| Cloreto de sódio |
16.0-18.0 |
| Molibdênio |
2.00-3.00 |
| Nitrogénio |
0.10 |
F304LComposição química:
| C |
- Não |
P |
S |
Sim |
Não. |
Cr |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8 a 13 |
18 a 20 |
Quais são as aplicações das folhas de tubos e defletores?
As folhas de tubos e os defletores são comumente utilizados em trocadores de calor em várias indústrias, incluindo:
1Óleo e gás: Os trocadores de calor são utilizados para transferir calor entre fluidos quentes e frios em refinarias de petróleo, plantas de processamento de gás e instalações petroquímicas.
2Geração de energia: Os trocadores de calor são utilizados em centrais elétricas para transferir calor do vapor ou gás para a água, que é então usada para gerar eletricidade.
3Processamento químico: Os trocadores de calor são utilizados em instalações de processamento químico para transferir calor entre fluidos na produção de vários produtos químicos.
4Alimentos e bebidas: Os trocadores de calor são utilizados na produção de alimentos e bebidas para arrefecer ou aquecer os ingredientes durante o processamento.
5HVAC: Os trocadores de calor são usados em sistemas de aquecimento, ventilação e ar condicionado para transferir calor entre o ar e fluidos, o que ajuda a regular a temperatura e a umidade internas.
Em todas estas indústrias, as chapas de tubo e os defletores desempenham um papel importante na garantia de uma transferência de calor eficiente e na manutenção da integridade estrutural do trocador de calor.
